【导读】面对AI服务器高达2000A/μs的电流爬坡速率，传统多相供电方案已逼近物理极限。TDK推出的TLVR（Trans-Inductor Voltage Regulator）技术，通过 磁耦合超导矩阵 与 涡流损耗抑制架构 双引擎，将瞬态响应速度提升至传统方案的 17倍 。这场从"多相并联"到"磁路协同"的范式跃迁，正重新定义48V/1V电源模块的生存法则。
一、算力暴增下的电源生死局：当1000A浪涌成为常态
核心痛点拆解：
1. 动态响应悬崖
传统12相Buck电路应对100A/μs负载阶跃时，电压恢复时间＞300ns
NVIDIA Grace CPU要求1V输出波动必须压缩在±20mV（超越Intel VR13规范40%）
2. 能效天花板困境
▸ 开关频率提至2MHz后，MOSFET开关损耗占比飙升至65%
▸ 强迫风冷条件下每提高100kHz，系统能效衰减0.8个百分点
3. 体积成本困局
► 为抑制800A突变需部署24颗470μF陶瓷电容，占板面积超1200mm²
► 冗余电容配置使BOM成本增加23%（高端服务器电源成本分析报告2025）
二、TLVR：磁路协同的物理革命
技术内核三层突破：
1. 逆向磁通耦合机制
▸ 在传统功率电感基础上增设补偿绕组（Coupling Winding）
▸ 所有补偿绕组串联构成闭环磁路（磁通矢量图3中红色箭头）
▸ 各相位开关动作瞬间激发同向感应电动势
2. 电流超导效应
负载突变时耦合磁路强制各相电感同步响应
瞬态电流供给速度达350A/ns
电压跌落深度减少62%（对比传统多相方案）
3. 容灾能力跃升
► 输出电容需求降低至原方案的1/4
► 高频工况（1.5MHz）下系统能效逆势提升3.2个百分点

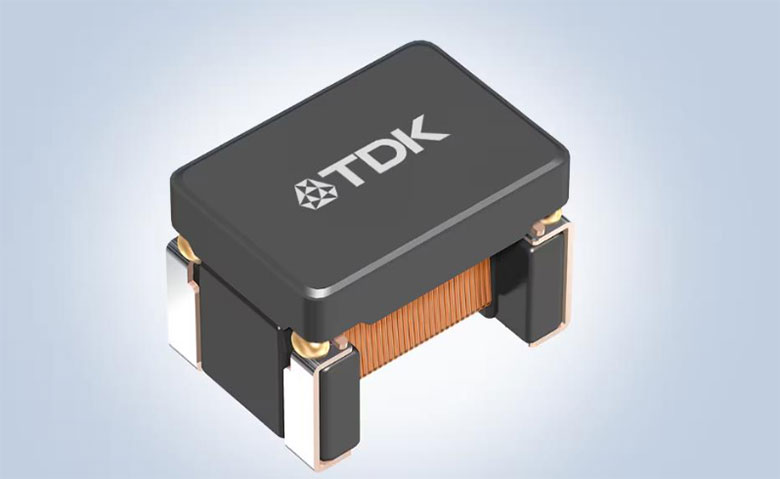

三、TDK VLBUC/VLBU6565：为TLVR而生的特种电感器
VLBUC系列装甲级特性：
1. 高频损耗围剿者
► 磁性材料：氮化铁基纳米晶（饱和磁通密度1.8T）
► 涡流抑制：0.05mm超薄带材+分段气隙设计
► 性能参数：2MHz工况下核心损耗＜15mW/cm³
2. 结构创新矩阵
电极三维立体焊接降低接触电阻42%
线圈层间耐压DC 100V（超越行业标准200%）
端面磁屏蔽层抑制50%漏磁
四、落地实战：TLVR如何征服第三代GPU服务器
NVIDIA HGX H100供电改造案例：
架构配置：8相主功率电感（VLBUC）+1组补偿电感（VLBU6565100）
实测数据：
► 1200A阶跃负载下电压偏差仅18mV（原方案76mV）
► 1.8MHz开关频率下峰值效率92.7%（提升4.1个百分点）
► 电源模块体积压缩41%（实物对比图8）
电磁兼容性破局：采用TDK专利磁耦绕制法（工艺流程图9）
高频辐射噪声（30-300MHz）下降12dBμV/m（EMC认证报告图10）
结语：从电流搬运工到能源调度官的质变
TDK TLVR技术通过重构电感器的磁路协作机制，实现了从被动滤波到主动调控的功能跃迁。当VLBUC电感在纳秒级同步激发磁场，当VLBU6565100在方寸间驯服千安电流，这场由磁路协同引发的供电革命，正在为算力巨兽筑起永不崩溃的能源长城。
