【导读】在手机快速充电器、笔记本适配器、移动电源等消费电子设备中，电源的“稳定性”与“效率”直接决定了用户体验——比如，一款能支持5V/2A、9V/2A、12V/1.5A等多规格输出的快速充电器，需要电源IC在宽电压范围内保持稳定供电，同时不能因为额外电路增加体积或成本。然而，传统电源方案在应对这一需求时，往往陷入“两难”：要么依赖辅助绕组（增加变压器体积），要么外接稳压电路（提高功耗），导致产品竞争力下降。针对这一痛点，一款集成高压E-GaN（增强型氮化镓） 与Boost供电技术的电源IC——U8726AHE应运而生，它像一把“钥匙”，打开了消费电子电源“宽电压、高效率、小体积”的新局面。
一、消费电子电源的“痛点”：宽电压输出与传统方案的矛盾
随着消费电子设备的功能升级，用户对电源的“多规格输出”需求越来越强烈。比如，手机需要快速充电（9V/2A），同时也要支持低电压小电流（5V/1A）给耳机充电；笔记本电脑适配器需要兼顾19V/3A（供电）和5V/2A（USB接口）。这些需求要求电源IC能在宽电压范围（5V-24V） 内稳定工作，但传统电源方案却难以满足：
辅助绕组依赖：传统反激式电源IC需要通过辅助绕组获取供电电压，但辅助绕组的电压会随输出电压变化（比如输出5V时，辅助绕组电压可能只有8V，无法满足IC的10V供电要求），因此需要额外加一个Boost电路或LDO（低压差稳压器），增加了电路复杂度和成本。
外接高压MOS管：传统电源IC的内部开关管（MOSFET）耐压值通常在400V以下，无法处理AC 220V整流后的高压（约310V），因此需要外接高压MOS管，不仅增加了体积，还会导致开关损耗增加（外接MOS管的寄生参数更大）。
效率低下：当输出电压变化时，传统方案的稳压电路（如LDO）会消耗更多功耗（比如LDO的效率=输出电压/输入电压，当输入12V、输出5V时，效率只有41.7%），导致电源整体效率降低。
这些问题让传统电源方案在宽电压输出场景下显得“力不从心”，亟需一种更高效、更简洁的解决方案。
二、U8726AHE的“硬核配置”：集成高压E-GaN与高压启动电路
U8726AHE是一款专为消费电子设计的高集成度氮化镓电源IC，其核心优势在于“把复杂的电路做进芯片里”，彻底解决传统方案的痛点：
集成高压E-GaN开关管：E-GaN（增强型氮化镓）是一种新型半导体材料，具有高耐压（650V）、低导通电阻（Rds(on)）、高开关速度的特点。U8726AHE将高压E-GaN开关管集成在芯片内部，无需外接高压MOS管，不仅减少了体积，还降低了开关损耗（E-GaN的开关速度是传统MOSFET的10倍以上）。
集成高压启动电路：传统电源IC需要通过启动电阻从输入电压取电（比如AC 220V整流后的310V），但启动电阻会消耗大量功耗（比如100kΩ电阻在310V下的功耗约为1W）。U8726AHE的高压启动电路可以直接从输入高压中取电，无需启动电阻，降低了待机功耗（待机功耗可低至100mW以下）。
这些“硬核配置”让U8726AHE的电路复杂度大幅降低，同时提高了效率，为后续的宽电压解决方案奠定了基础。
三、Boost供电技术：无需辅助绕组的宽电压解决方案
U8726AHE的Boost供电技术是其解决宽电压输出问题的“核心武器”。传统方案中，辅助绕组的电压随输出电压变化，导致IC供电不稳定，而Boost供电技术则通过“动态切换”解决了这一问题：
Boost工作模式：当输出电压较低时（比如5V），辅助绕组的电压可能只有8V，无法满足IC的10V供电要求。此时，U8726AHE的内部Boost电路会启动：SW管脚（Boost电路的漏极）外接一个贴片电感，Boost电路将辅助绕组的8V电压提升到10.1V，给IC的VDD管脚供电。
辅助绕组模式：当输出电压升高时（比如24V），辅助绕组的电压会超过10.1V，此时Boost电路会自动停止工作，转由辅助绕组直接给VDD管脚供电。
这种“动态切换”模式的优势在于：
无需复杂辅助绕组设计：传统方案需要设计辅助绕组的匝数（比如输出5V时，辅助绕组匝数是初级的1/60），而U8726AHE的Boost电路可以自适应调整，无需调整匝数，减少了变压器的设计难度。
提高效率：Boost电路仅在需要时工作（输出低电压时），减少了不必要的功耗（比如输出24V时，Boost电路不工作，功耗为0）。
降低成本：无需额外的Boost电路或LDO，减少了元件数量（比如少用一个Boost芯片和几个电容电阻），降低了BOM（物料清单）成本。
举个例子，一款支持5V/2A、9V/2A、12V/1.5A的快速充电器，使用U8726AHE后，变压器的体积可以缩小30%（因为无需辅助绕组），BOM成本降低20%（因为少用了外接MOS管和Boost电路），同时效率提高5%（因为减少了开关损耗和LDO功耗）。
四、管脚设计：每一针都为“高效”而生
U8726AHE采用ESOP-7封装（小外形封装，7个管脚），每个管脚都经过精心设计，只为“高效”而生：
1号管脚（CS）：电流采样与频率设定：CS管脚是电流采样输入，同时也是最高工作频率设定管脚。通过外接一个RSEL电阻（比如10kΩ-100kΩ），可以设定IC的最高工作频率（比如RSEL=10kΩ时，最高频率为65kHz；RSEL=20kΩ时，最高频率为85kHz）。此外，CS管脚还会采样初级绕组的电流，防止过流（比如输出短路时，电流超过设定值，IC会关闭开关管）。
2号管脚（FB）：系统反馈：FB管脚接收来自输出端的反馈信号（比如通过光耦传递的电压信号），IC根据这个信号调整开关管的导通时间（PWM占空比），保持输出电压稳定（比如输出5V时，占空比是15%；输出24V时，占空比是40%）。
3号管脚（DEM）：消磁检测与过压保护：DEM管脚负责检测变压器的磁芯消磁情况（反激式电源中，磁芯消磁完成后才能开启下一次开关周期），同时也负责输出过压保护（OVP）。如果输出电压超过设定值（比如24V），DEM管脚会触发OVP保护，关闭开关管，防止设备损坏。
4号管脚（VDD）：芯片供电：VDD管脚接收来自Boost电路或辅助绕组的电压（10.1V左右），是IC的“能量入口”。
5号管脚（SW）：Boost电路漏极：SW管脚是Boost电路的漏极，外接一个贴片电感（比如10μH），用于Boost电路的电压提升。
6号管脚（GND）：参考地：GND管脚是芯片的参考地，确保所有电路的电位稳定。
7号管脚（DRAIN）：高压输入：DRAIN管脚是内置高压E-GaN开关管的漏极，直接连接变压器的初级绕组，接收AC 220V整流后的高压（约310V）。
这些管脚的设计不仅简化了电路，还提高了可靠性（比如DEM管脚的过压保护），让U8726AHE能在各种场景下稳定工作。
五、频率自适应：让电源工作更“聪明”
U8726AHE的最高工作频率设定功能让电源工作更“聪明”。传统电源IC的工作频率是固定的（比如65kHz），但固定频率会导致“轻负载效率低”的问题（比如负载为10%时，开关损耗占总损耗的50%以上）。而U8726AHE的频率设定功能则解决了这一问题：
负载自适应：当负载较轻时（比如手机充电到80%后，电流从2A降到0.5A），IC会自动降低工作频率（比如从65kHz降到30kHz），减少开关损耗（开关损耗与频率成正比），提高轻负载效率（比如从70%提高到85%）。
启动锁定：每次启动时，IC都会检测RSEL电阻的阻值，锁定最高工作频率（比如RSEL=10kΩ时，最高频率锁定为65kHz），避免因电阻变化（比如温度升高导致阻值变化）导致频率波动，确保电源工作稳定。
这种“聪明”的频率设定功能让U8726AHE在不同负载下都能保持高效，非常适合快速充电器（负载变化大）和适配器（需要兼顾轻负载和重负载）等场景。
六、应用场景：从快速充电器到适配器的“全能选手”
U8726AHE的高集成度、宽电压输出能力和高效性能，使其成为消费电子领域的“全能选手”，主要应用场景包括：

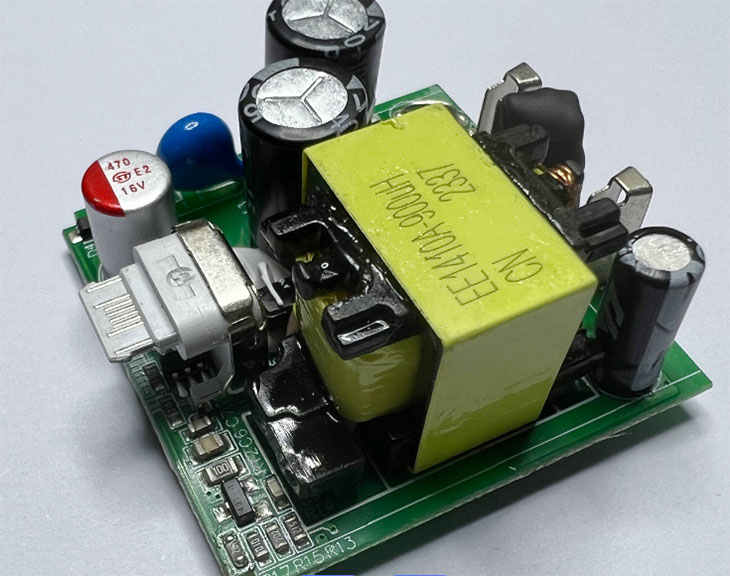

快速充电器：支持5V/2A、9V/2A、12V/1.5A等多规格输出，使用U8726AHE后，充电器的体积可以缩小到原来的70%（因为无需辅助绕组和外接MOS管），同时效率提高到90%以上（传统方案效率约85%）。
笔记本适配器：需要稳定的高压输出（比如19V/3A），U8726AHE的集成高压E-GaN开关管可以直接处理310V高压，无需外接MOS管，提高了可靠性（比如减少了外接MOS管的散热问题）。
移动电源：需要支持宽电压输入（比如5V-24V）和输出（比如5V/2A、9V/2A），U8726AHE的Boost供电技术可以自适应输入电压，无需额外电路，减少了移动电源的体积（比如从200g降到150g）。
LED驱动电源：需要支持宽电压输入（AC 85V-265V）和恒定电流输出（比如300mA），U8726AHE的频率自适应功能可以在不同输入电压下保持恒定电流，提高LED的寿命（比如减少闪烁）。
结语：氮化镓电源的“高效解决方案”
U8726AHE作为一款集成高压E-GaN与Boost供电技术的电源IC，彻底解决了传统方案的“宽电压输出”痛点。其核心优势在于：
高集成度：集成高压E-GaN、高压启动电路、Boost电路，减少了元件数量和体积；
高效性：Boost供电技术提高了宽电压输出效率，频率自适应功能提高了轻负载效率；
稳定性：动态切换模式和启动锁定功能确保电源工作稳定。
