【导读】在我们身边，从手机的音频输出到工业设备的电机控制，从激光打印机的光束调节到服务器电源的电压稳定，都离不开一个关键器件——数模转换器（DAC） 。它的作用很简单：把电脑、手机里的“数字信号”（比如0和1组成的代码）转换成“模拟信号”（比如电流、电压、声音），让设备能与现实世界互动。而德州仪器（TI）的DACx3004W，不是一款普通的DAC，而是**“智能型DAC”** ——它像一个“会思考的转换者”，能自动适应不同场景、精准控制信号，还能记住用户的设置，让设备更灵活、更可靠。
一、从“数字到模拟”：DACx3004W为何是“智能”的？
那么，“智能”体现在哪里？举个例子：传统DAC需要手动设置接口（比如SPI或I²C），而DACx3004W能自动检测接口类型，不管连接的是哪种控制器，都能无缝对接；传统DAC需要外接电路才能生成波形（比如正弦波），而DACx3004W内置波形生成功能，只需简单设置就能输出正弦波、三角波，省去了额外的电路设计；传统DAC断电后设置会丢失，而DACx3004W有非易失性存储器（NVM） ，能把用户的配置存起来，下次上电自动恢复，不用每次都重新设置。这些“智能”特性，让DACx3004W成为了“多面手”，能适应从消费电子到工业设备的多种场景。

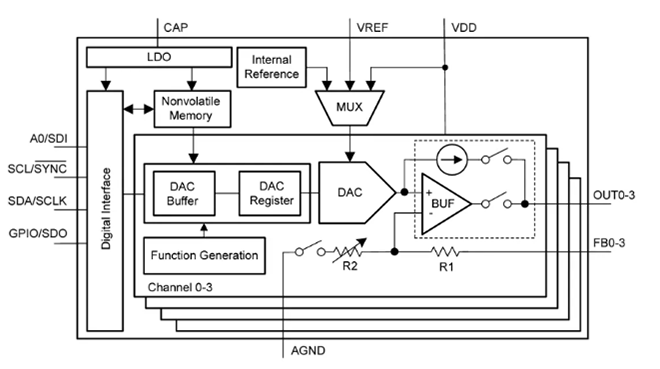

二、DACx3004W的“核心本领”：精准控制的秘密
DACx3004W的“本领”来自它的灵活输出模式和智能功能，这些特性让它能精准控制电压和电流，满足不同设备的需求。
1. 电压输出：适应不同电压需求的“调节师”
DACx3004W支持12位或10位分辨率的电压输出（分辨率越高，控制越精准），还能通过增益设置（1×、1.5×、2×、3×、4×）调整输出范围。比如，当设备需要0-5V的电压时，可以选择2×增益（假设内部基准是1.21V，2×就是2.42V，再通过外部电路扩展到0-5V）；当需要更高的电压时，比如0-10V，可以选择4×增益。这种灵活的增益设置，让DACx3004W能适应不同的电压需求，比如手机充电管理中的电压调节（需要精准控制充电电压，防止过充）、工业PLC（可编程逻辑控制器）中的模拟量输出（需要驱动阀门、电机等设备）。
此外，电压输出的缓冲型设计让它能驱动更大的负载（比如外接电阻或电容），而不会影响输出精度。比如，在服务器电源的电压裕量调节中，DACx3004W需要输出稳定的电压，来补偿电源的波动，缓冲型设计能确保电压不会因为负载变化而波动。
2. 电流输出：精准控制电流的“操盘手”
除了电压输出，DACx3004W还支持8位分辨率的电流输出（范围25μA-250μA），而且输出阻抗高达60MΩ（相当于一个非常大的电阻）。高阻抗意味着它能精准控制电流，不会因为负载变化而改变。比如，在驱动激光二极管时，需要稳定的电流来保持激光功率的恒定（如果电流波动，激光功率会变化，影响打印或通信质量），DACx3004W的高阻抗电流输出能完美满足这个需求。
电流输出的单极性和双极性选项让它更灵活：单极性用于需要正向电流的场景（比如激光二极管），双极性用于需要正负电流的场景（比如音频设备中的信号放大）。
3. 智能功能：让操作更灵活的“辅助工具”
除了输出模式，DACx3004W的智能功能让它更“好用”：
自动接口检测：能自动识别连接的是SPI还是I²C接口，不用手动设置，减少了设计复杂度；
比较器模式：所有通道都能配置为比较器，比如当输入信号超过阈值时，输出报警信号，用于设备的保护（比如过压保护）；
波形生成：内置预定义波形（正弦波、三角波、锯齿波），不用外接信号发生器，就能生成需要的波形，比如在测试设备中，需要生成正弦波来测试放大器的性能；
GPIO引脚：可配置为LDAC（加载DAC数据）、PD（掉电）、PROTECT（保护）等功能，比如用GPIO引脚控制电流开关，实现可编程电流源的通断。
三、DACx3004W的“用武之地”：这些场景都需要它
DACx3004W的灵活特性，让它能应用在多个场景中，成为精准控制的“核心器件”。
1. 可编程电流源：工业传感器的“动力源”
在工业场景中，很多传感器（比如温度传感器、压力传感器）需要稳定的电流来工作（比如4-20mA的标准电流信号）。DACx3004W的电流输出功能，加上外部MOSFET（金属-氧化物-半导体场效应管），可以构建高精度可编程电流源。比如，通过设置DAC的电流输出，控制MOSFET的导通程度，从而输出稳定的电流。GPIO引脚可以用于控制电流的通断（比如当传感器不需要工作时，切断电流，节省功耗）。这种可编程电流源广泛应用在工业自动化中，比如工厂的环境监测系统（需要稳定的电流来驱动温度、湿度传感器）。
2. 电压裕量调节：服务器电源的“稳定器”
服务器电源需要保持输出电压的稳定，防止电压波动损坏服务器部件（比如CPU、内存）。DACx3004W的电压输出和高阻抗特性，可以用于电压裕量调节：通过调整DAC的输出电压，补偿电源的波动（比如当电源输出电压降低时，DAC输出更高的电压，保持总电压稳定）。此外，DAC的压摆率控制（调整电压变化的速度）能防止电压突变，保护服务器部件。比如，在数据中心的服务器电源中，DACx3004W是电压稳定的“核心”，确保服务器能持续稳定运行。
3. 光学模块：激光设备的“功率控制器”
在激光打印机、光纤通信等设备中，需要精准控制激光二极管的功率（比如激光打印机的激光头需要稳定的功率来保证打印质量）。DACx3004W的电流输出和温度补偿功能（通过外接温度传感器，调整电流来补偿温度变化对激光功率的影响），能完美满足这个需求。比如，在激光打印机中，DACx3004W输出稳定的电流，驱动激光二极管，温度补偿功能确保即使打印机内部温度升高，激光功率也不会变化，从而保证打印的清晰度。
四、如何“调教”DACx3004W：编程与配置
要让DACx3004W发挥作用，需要对它进行编程与配置，设置输出模式、接口类型、波形参数等。
1. 寄存器映射：控制DAC的“指令集”
DACx3004W内部有多个寄存器（存储数据的小单元），每个寄存器对应不同的功能（比如DAC数据寄存器存储要转换的数字信号，功能配置寄存器设置输出模式）。通过写入寄存器，可以控制DAC的行为。比如，要设置电压输出为12位分辨率、2×增益，只需向功能配置寄存器写入对应的代码。
2. NVM存储：记住用户的设置
DACx3004W的非易失性存储器（NVM） 能存储用户的配置（比如输出模式、增益设置），即使断电，设置也不会丢失。下次上电时，DAC会自动加载NVM中的配置，不用每次都重新设置。这对需要长期稳定运行的设备（比如工业传感器）非常重要，减少了维护成本。
3. CRC校验：确保数据的完整性
为了防止编程过程中数据出错（比如传输错误），DACx3004W内置CRC校验（循环冗余校验）功能。在写入NVM之前，会计算数据的CRC值，然后与写入的数据比较，如果一致，说明数据正确；如果不一致，会返回错误信号，确保配置的准确性。
五、布局建议：让DACx3004W发挥最佳性能
要让DACx3004W发挥最佳性能，PCB布局（印刷电路板布局）非常重要，需要注意以下几点：
1. 分离模拟、数字和电源引脚
DACx3004W有模拟引脚（比如输出引脚、参考电压引脚）、数字引脚（比如SPI/I²C接口引脚）和电源引脚（比如VDD、GND）。布局时，要把这些引脚分开，避免数字信号干扰模拟信号（比如数字接口的高频信号会影响模拟输出的精度）。比如，把模拟引脚放在PCB的一侧，数字引脚放在另一侧，电源引脚放在中间。
2. 使用去耦电容和旁路电容
去耦电容（比如100nF的陶瓷电容）用于过滤电源中的高频噪声（比如来自开关电源的噪声），应该靠近DAC的电源引脚放置。旁路电容（比如1μF的电解电容）用于过滤低频噪声，应该放在去耦电容的旁边。这些电容能确保DAC的电源电压稳定，提高输出精度。
3. 保持参考电压走线短且远离噪声源
参考电压（比如内部1.21V基准）是DAC输出精度的关键，走线要短且粗，避免与数字信号线或电源走线交叉。此外，参考电压引脚要远离噪声源（比如开关电源、高频电路），防止噪声影响参考电压的稳定性。
结语
德州仪器DACx3004W作为智能数模转换器的代表，用“灵活的输出模式”“智能的功能”和“高可靠性”，撑起了精准控制的“神经中枢”。从工业传感器的电流控制，到服务器电源的电压稳定，再到激光设备的功率调节，它都能发挥重要作用。其“智能”特性（自动接口检测、波形生成、NVM存储）让设计更灵活，“低功耗”（深度睡眠模式仅1.5μA）和“微型封装”（适合小尺寸设备）让它能适应更多场景。
对于工程师来说，DACx3004W不是一个简单的转换器件，而是一个“智能伙伴”，能帮助他们设计出更精准、更可靠的设备。对于用户来说，它是隐藏在设备中的“无名英雄”，让我们的手机、服务器、激光打印机能稳定运行。
随着智能设备的普及，DACx3004W这样的智能DAC会越来越重要，成为精准控制的“核心器件”。
