一、 核心定义：不止于“中间”的电路桥梁
中间继电器，本质上是利用小电流（或低电压）控制大电流（或高电压）通断的电磁开关装置。它的“中间”二字，形象地描述了其核心职能：位于控制器（如PLC、单片机）的输出端与执行机构（如接触器、电机、指示灯）之间，起到电气隔离、信号转换、多路控制及功率放大的关键作用。
二、 工作原理与内部结构：电磁力的精妙转换
其工作原理基于经典的电磁效应：
●输入激励：当线圈两端施加额定电压时，产生电磁力。
●机械动作：电磁力吸引内部的衔铁，带动触点动作。
●电路通断：使常开触点闭合，常闭触点断开，从而控制负载回路。
●复位：线圈断电后，电磁力消失，簧片或弹簧使触点复位。

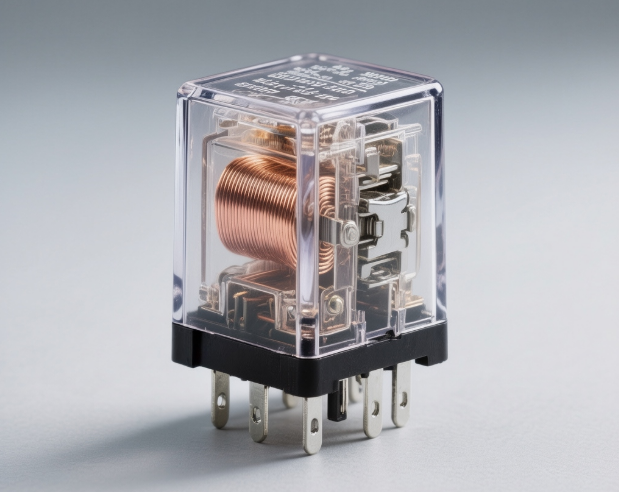

一个典型的中间继电器包含线圈、铁芯、衔铁、返回弹簧及多组常开/常闭触点。其结构设计确保了动作的快速性与可靠性。
三、 关键性能参数与选型指南

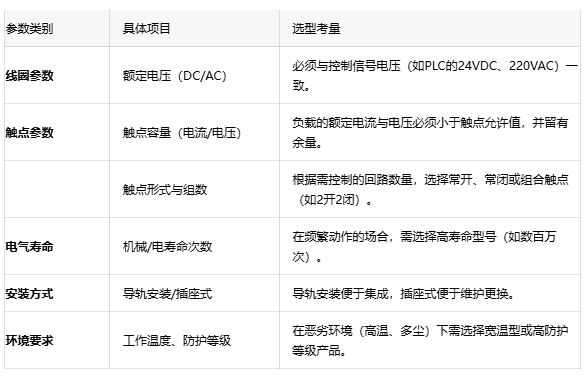

选型时需综合考虑以下核心参数，确保与系统匹配：
黄金法则：线圈电压匹配是前提，触点容量余量是保障，环境适应性是关键。
四、 经典与扩展应用场景
●基础隔离与放大：将PLC的弱电控制信号（24VDC）转换为控制接触器线圈的强电信号（220VAC）。
●多路控制扩展：用一路输入信号，通过多组触点同时控制多个负载或信号灯。
●逻辑转换：利用常闭触点实现“非”逻辑功能，或在互锁电路中扮演关键角色。
●在智能控制中的新角色：在现代系统中，它常作为安全隔离环节，防止执行侧的浪涌或干扰损坏精密的控制芯片。
五、 常见问题与维护要点
●触点粘连或氧化：负载过大或频繁通断导致。解决方案：选用更高触点容量的继电器或增加灭弧电路。
●线圈烧毁：供电电压长期过高或线圈短路。务必确保供电稳定。
●噪声与抖动：安装不牢固或电压在动作临界值附近。确保紧固安装并使用稳定电源。
●维护建议：定期检查触点状态，在预测性维护中，监测其动作次数和线圈温升。
