【导读】从成熟稳定的 DDR4 到主流普及的 DDR5，再到专为高效能行动与边缘应用而生的 LPDDR6，内存技术的演进正以前所未有的速度推动着数据带宽的飞跃与工作电压的极限下探。然而，随着数据传输速率突破 6400 MT/s 甚至迈向 14.4 GT/s，信号完整性的边际效应日益显著，微小的时序抖动、串扰或电源噪声都足以导致系统级的间歇性失效。在 JEDEC 规范快速迭代与产品上市时程极度压缩的双重压力下，传统的验证方法已难以应对愈发严苛的兼容性测试需求。如何在确保讯号质量与系统稳定性的同时，避免陷入高昂且易过时的测试设备资本陷阱，已成为现代硬件工程师面临的核心挑战。
高速DDR接口测试的挑战（以及解决方式）
高速 DDR 接口会产生在低速设计中不易察觉的讯号完整性问题。工程师必须在预算受限、开发时程紧凑的情况下，完成时序裕度、眼图质量与协议行为的验证。真正困难的不是技术本身，而是在压力下如何快速且可靠地得到正确结果。
挑战一：极度紧缩的时序裕度
从 DDR4 进阶到 DDR5 与 LPDDR6，setup 与 hold time 大幅缩短。任何微小的频率偏移、走线差异或串扰，都可能导致接口超出规范。
解决方式：
使用具备足够带宽、低噪声底（low noise floor）与自动化时序分析功能的示波器与分析仪器，能在问题扩大前快速找出违规点。
挑战二：校准与兼容性测试日益复杂
每一代 DDR 都导入新的训练流程、等化设定与 JEDEC 规范测试项目。手动设定不仅容易出错，也会耗费大量工程时间。
解决方式：
采用自动化兼容性测试套件，依照 JEDEC 规范逐步引导测试流程，降低设定错误风险，同时加速最终验证与签核。
挑战三：直到后期才浮现的讯号完整性问题
在多 Gb/s 的高速环境下，反射、阻抗不连续、抖动与电源噪声，往往造成系统层级的间歇性失效，且难以追溯根本原因。
解决方式：
结合高带宽示波器与实时／脱机的 SI 分析工具，可视化眼图、拆解抖动成分，并将问题与布线或 PDN 行为进行关联分析。
挑战四：专业测试设备取得不易
DDR5 与 LPDDR6 所需的测试设备价格高昂，团队往往必须等待预算或实验室资源，导致验证时程延宕。
解决方式：
透过「租赁」等弹性取得模式，工程师可在需要的时间，使用最适合的设备，不必等待采购流程，也不会绑住资本支出。
挑战五：标准加速演进、时程持续压缩
JEDEC 规范与客户需求更新速度，往往快过内部验证流程，导致重复测试或工具不匹配的风险。
解决方式：
建立模块化、可扩充的测试架构，能随需求变化快速调整，同时降低新世代 DDR 导入时的学习曲线。
为什么DDR 兼容性测试如此重要？
DDR 内存是系统效能的核心。不论你是在设计处理器、验证电路板，或整合系统层级产品，DDR 的行为都直接影响系统吞吐量、稳定性、功耗效率，以及最终的使用者体验。透过完整且严谨的界面测试，才能确保你的设计在实际应用环境下，依然能提供可预期且稳定的效能表现。
确保系统稳定性
内存时序错误或边际讯号质量，可能以间歇性方式出现，后期几乎无法除错。完整测试可确保在不同电压、温度与负载条件下的可靠运作。
保护产品效能
DDR 世代升级所带来的效能提升，只有在接口正确调校下才能实现。测试可确认系统实际达成目标带宽与延迟表现。
降低高昂的重工成本
提早发现 SI 或兼容性问题，可避免昂贵的板子重制、项目时程延误与资源浪费。完善且扎实的 DDR 验证流程，是提升项目可预期性、降低风险的前瞻性投资。
支持量产一致性
架构验证完成后，稳定的测试流程有助于量产一致性，降低退货率并提升良率。
加速上市时程
对 DDR 接口有信心的团队，能更快整合、减少除错，加速验证流程，将测试质量转化为竞争优势。
DDR与测试技术的未来趋势
LPDDR6 已正式登场，DDR6 也即将到来。
LPDDR6 规范将 LPDDR5 的数据速率倍增，并为 AI Edge、车用系统与行动平台带来显著的能效提升。4-5
未来可预期的发展包括：
更高带宽（每 pin 可达 12.8–14.4 Gb/s）与更低工作电压
更严苛的时序裕度，对示波器带宽要求提升至 25–30 GHz 以上
JEDEC 持续扩大标准化测试内容，自动化兼容性测试的重要性更高
虽然 DDR6 规范尚未定案，Electro Rent 将持续与 Keysight、Tektronix、Rohde & Schwarz 等原厂合作，于标准正式发布后，第一时间提供建议测试方案。
各代DDR与测试建议
DDR4 测试
DDR4 仍是许多兼顾效能与可靠性的设计主流，测试重点在于时序兼容性、读写验证与通道完整性。
可能的测试配置：
示波器：Keysight DSOX6004A InfiniiVision (6 GHz, 4 CH) 或Tektronix MSO64B。
软件：Rohde & Schwarz RTx-K91 DDR4 Compliance App。
这些配置可协助工程师执行各项测试，包括眼图量测、抖动分析，以及讯号去嵌（de-embedding）等关键验证工作。
DDR5 测试
DDR5 在速度与架构上皆更为复杂，需要能同时分析时序、讯号完整性与兼容性的高阶工具。
可能的测试配置：
示波器： Keysight UXR0254A Infiniium (25 GHz, 4 CH) or Rohde & Schwarz RTP164 (16 GHz, 4 CH)。
软件： Keysight D9050DDRC DDR5 Tx Compliance Software 用于自动设置和报告或泰克 DPOFL-DDR5SYS TekExpress DDR5 套件的眼图验证。
Rx 测试：Keysight M80885RCA RX 合规测试套件。
这套配置可协助工程师验证时序裕度、撷取眼图量测数据，并在系统层级故障发生前，提前辨识与定位讯号劣化（signal impairments）等问题。
LPDDR6 准备方向
LPDDR6 对带宽与精度的要求前所未有，建议提前规划可扩充的高带宽测试平台。
可能的测试配置：
Tx 示波器：LPDDR6 Up to 14.4 GT/s requires a >25 GHz oscilloscope. Tektronix DPO73304DX (33 GHz, 4 CH) or Keysight UXR0334A (33 GHz, 4 CH)。
Rx 测试：Keysight M8040A BERT Platform。
软件：Keysight D9060LDDC compliance suite for LPDDR6 Tx Compliance tests and Keysight M80896RCA Rx compliance software for LPDDR6。
透过租赁或弹性方案，可在不增加长期负担的情况下，缩短验证时程并提前为 DDR6 做好准备。

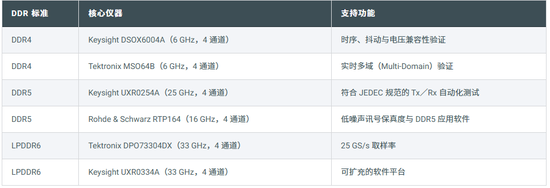

各代DDR对应测试设备
上述仪器可支持 DDR4、DDR5 与 LPDDR6 测试环境中的兼容性验证、除错分析与裕度量测。
Electro Rent 如何协助你完成 DDR 兼容性测试
你的高速验证成功，始于弹性取得最适合的测试设备。
透过 Electro Rent，你可以：
短期租用最新 DDR 测试设备
中期租赁并保留升级弹性
购买认证中古仪器，降低长期成本
由专属应用工程师协助选型与配置
实际应用情境：
DDR4 除错：租赁 Tektronix MSO64B + DDR4 Compliance Suite
DDR5 验证：租用 Keysight UXR0254A + D9050DDRC
LPDDR6：短期租用 UXR0334A 或 DPO73304DX 评估原型
为什么选择 Electro Rent：
所有设备皆经校正
提供技术支持与设定服务
弹性租赁，避免设备快速汰旧造成资本浪费
总结
面对 DDR 技术从 DDR4 向 LPDDR6 乃至未来 DDR6 的加速演进，测试验证已不再仅仅是流程中的最后一道关卡，而是决定产品效能、稳定性与上市速度的战略核心。极高的数据速率与极窄的时序裕度意味着任何细微的信号完整性问题都可能转化为昂贵的重工成本与市场风险。因此，依赖高带宽、低噪声的精密仪器配合自动化的 JEDEC 兼容性测试套件，是确保设计符合规范的唯一途径。
