【导读】纳芯微全新发布集成变压器隔离电源 NSIP505S15 系列，额定输出功率 1.5W，是传统隔离电源模块的 IC 化替代方案。该系列多档位电压转换效率接近 50%~60%，静态功耗低至 10μA，重点针对大容量容性负载启动问题做了优化，满载容性负载能力超 2.5mF，适合 GaN 驱动、多路采样电路这类容易上电打嗝的场景。器件自带 OVP、UVLO、短路、过温、软启动等全套保护，EMC 表现突出，两层板搭配少量磁珠即可满足 CISPR32 Class B，还有充足裕量。产品提供 LGA14（3kVrms）、SSOW20（5kVrms）两种封装，CMTI 典型 250kV/μs，工作温度区间 - 40℃~125℃，覆盖光储充、工控、AI 服务器电源等单板隔离供电需求。

1.5W足额输出与高效转换兼顾，从容应对重载启动与多样化供电架构

NSIP505S15系列在提供1.5W高输出功率的同时，实现了优异的转换效率：5V转5V效率接近60%，5V转3.3V效率接近50%，3.3V转3.3V效率同样接近60%，覆盖主流系统供电架构，帮助客户在不同应用场景中实现功耗与性能的均衡。此外，该系列器件静态功耗低至10μA，在待机或轻载工况下可助力降低系统整体功耗。

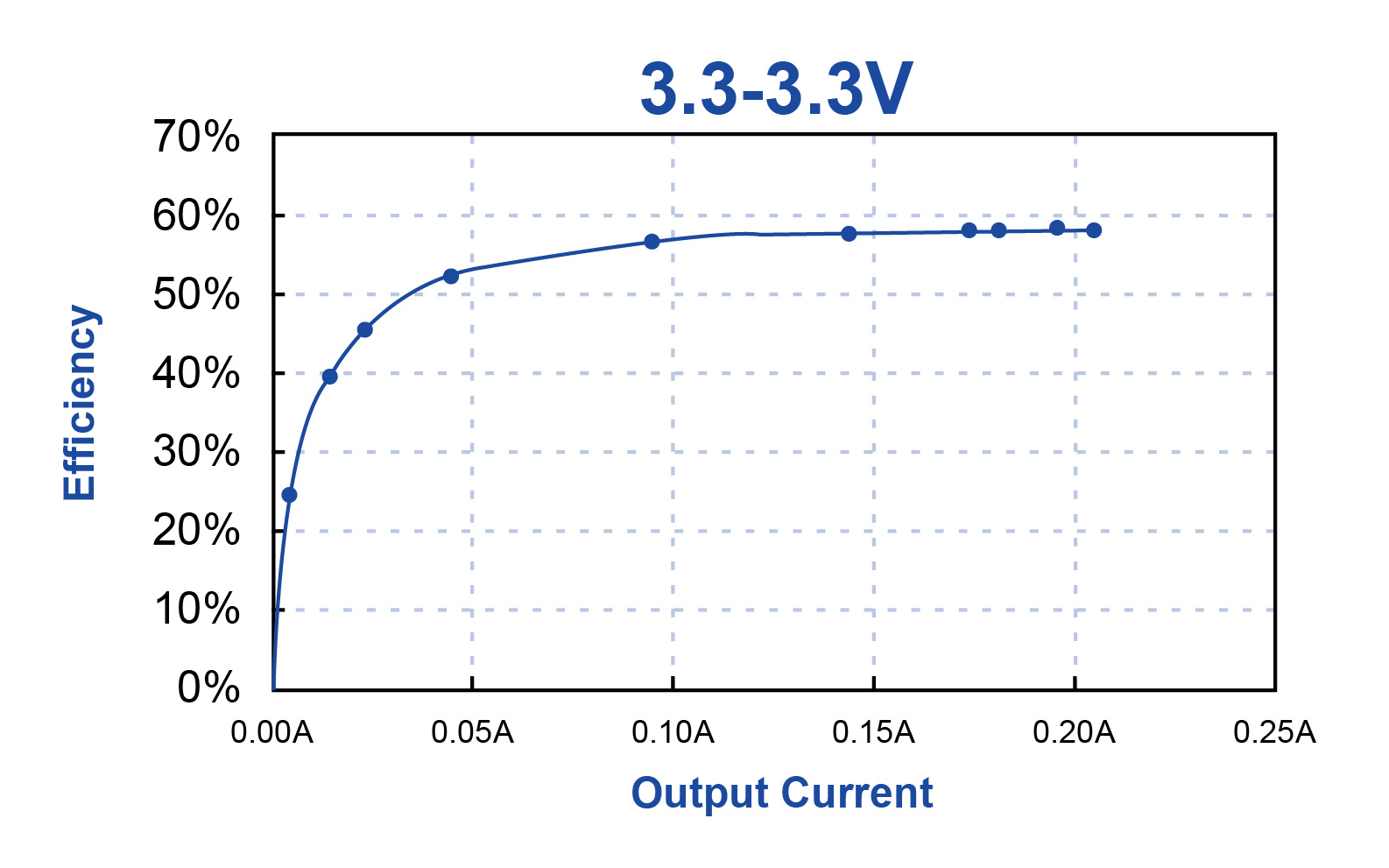

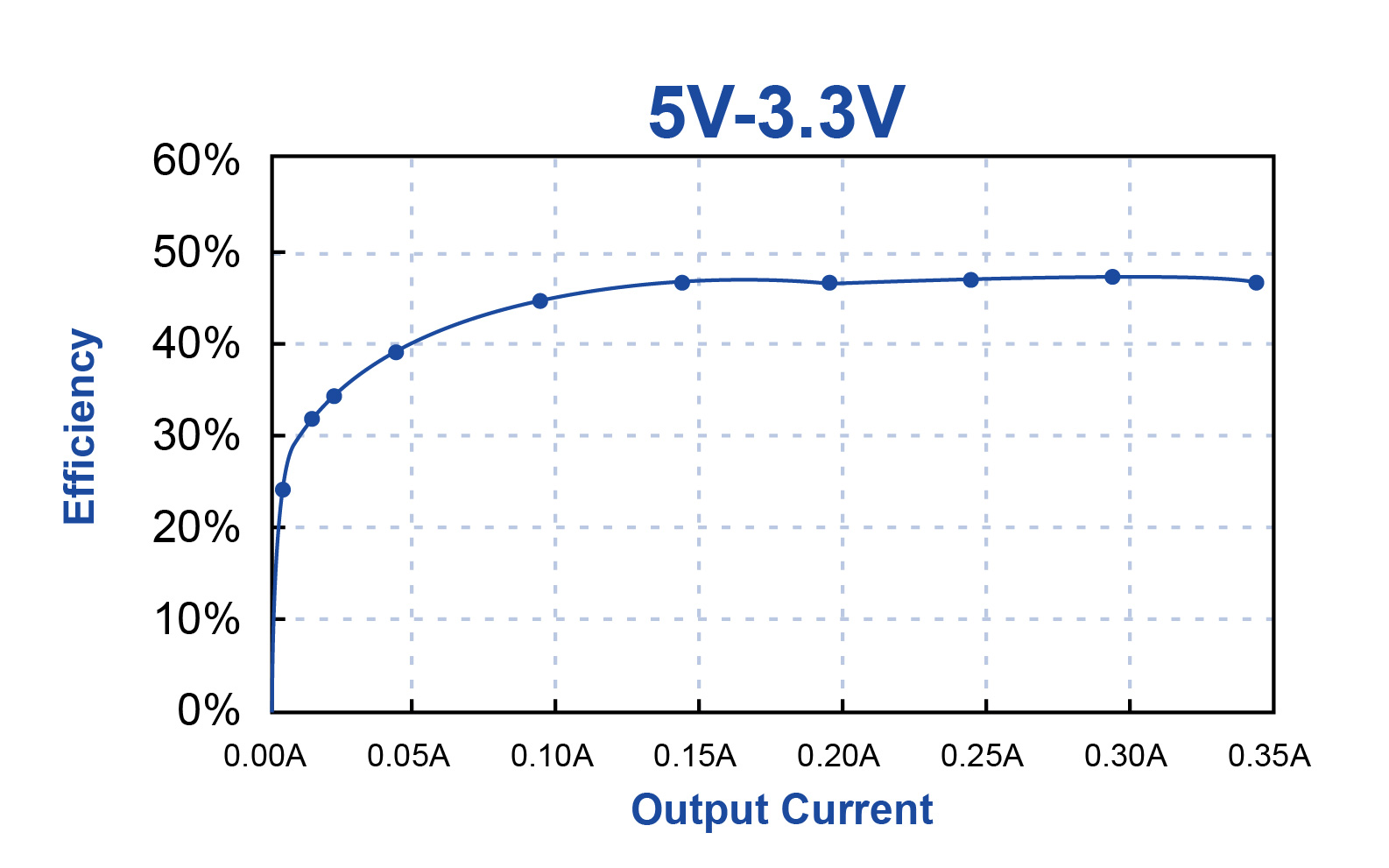

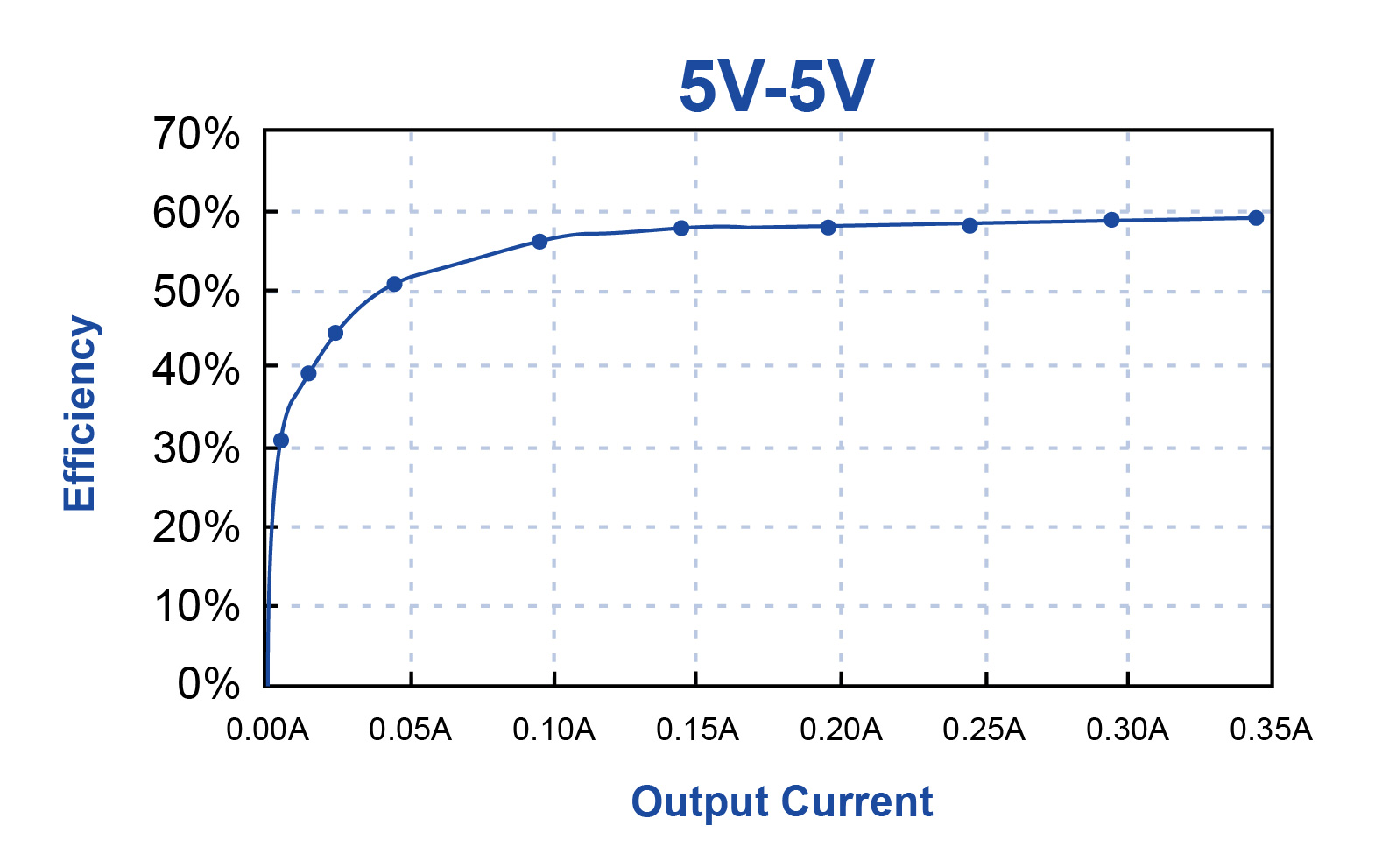

表-1：NSIP505S15系列5V-5V、5V-3.3V、3.3V-3.3V效率转换图

强容性负载带载能力，为系统可靠供电保驾护航

在光储充、工控、AI服务器电源等应用中，隔离电源输出侧往往需要挂载多颗滤波电容以保障后级电路稳定工作，但大容量电容上电瞬间近似短路，极易触发电源过流保护导致启动失败。NSIP505S15系列针对这一痛点进行了专门优化，满载条件下容性负载能力超过2.5mF，能够从容驱动GaN栅极容性负载、多路采样电路并联电容等重容性负载场景，确保系统冷启动可靠、不反复打嗝。

集成多维度全面保护，强化系统鲁棒性

NSIP505S15系列集成了完备的保护功能：输入/输出过压保护（VDD OVP、VISO OVP） 防止电压异常冲击，输入/输出欠压锁定（VDD UVLO、VISO UVLO） 确保供电窗口安全，短路保护与过温保护在异常工况下及时关断，避免器件损坏；采用软启动机制，在上电时限制浪涌电流，确保启动可靠，若软启动超时（如输出短路或负载异常），器件将进入保护性关断模式，持续保障系统安全。

EMC性能优化，轻松通过CISPR32 Class B测试

NSIP505S15系列针对EMC性能进行了大幅优化：在EMI方面，两层PCB板、外围电路仅串联2个磁珠的测试条件下，可轻松通过CISPR32 Class B测试并保有5dB以上裕量，显著简化系统EMI设计难度，降低外围滤波器件成本；在EMS方面，系统级ESD接触放电能力超过±10kV，从容应对生产组装与现场安装中的静电风险，进一步提升系统鲁棒性。

封装与选型

NSIP505S15系列器件提供两种封装版本：LGA14封装为紧凑型设计，隔离耐压达3kVrms，爬电距离4.1mm，可实现与竞品同类器件的pin-to-pin兼容，适用于体积受限的高密度布局场景；SSOW20封装隔离耐压达5kVrms，爬电距离8.2mm，为需要更大隔离耐压或特定PCB布局的应用提供了灵活选择。同时，该系列支持250kV/μs（典型值）的共模瞬态抗扰度（CMTI），并可在-40℃～125℃宽温范围内稳定工作，充分满足工业及汽车级应用的可靠性要求，客户可根据系统空间、安规要求及布板策略灵活选用。

持续丰富隔离电源产品矩阵，覆盖多元应用场景

NSIP505系列的发布进一步丰富了纳芯微隔离电源产品组合。目前，纳芯微可提供一系列高集成度的隔离电源方案，包括：

集成隔离电源与数字隔离器的二合一产品NSIP95/98系列；

集成隔离电源与隔离接口的NSIP93086（隔离RS485收发器）和NSIP9042（隔离CAN收发器）；

可自选配置外部变压器的推挽式变压器驱动NSIP605x系列，为需要更灵活变压器选型的应用提供了高性价比选择；

专为隔离驱动供电设计的全桥变压器驱动NSIP3266/E，集成晶振与多种保护功能，并支持软启动，进一步满足驱动供电场景的严苛需求。

从高集成方案到灵活驱动方案，纳芯微持续完善隔离电源产品生态，为工业、汽车、光储充等应用提供更多高可靠性选择。

丰富的“隔离+”产品，引领隔离芯片标杆

凭借在隔离技术方面的积累和领先优势，纳芯微提供涵盖数字隔离器、隔离采样、隔离接口、隔离电源、隔离驱动等一系列“隔离+”产品，以全生态“隔离+”产品矩阵，为高压系统筑造安全可靠的防线：

“+”代表增强安全：纳芯微“隔离+”产品提供超越基本隔离标准的安全等级，为客户系统构筑更坚固的高低压安全边界。

“+”代表全产品生态：纳芯微以成熟的电容隔离技术IP为核心，拓展出包括数字隔离器、隔离采样、隔离接口、隔离电源、隔离驱动等完整产品组合，为客户提供隔离器件的一站式解决方案。

“+”代表深度赋能应用：纳芯微“隔离+”产品可满足电动汽车高压平台、大功率光储充系统，以及高集成、高效率AI服务器电源等场景的核心需求，实现系统级安全、可靠与高效。

截至2025年，纳芯微隔离相关芯片已累计出货超27亿颗，作为全球领先的隔离芯片供应商，纳芯微致力于通过全面的“隔离+”产品布局，以核心技术IP和全产品生态，引领隔离芯片标杆，为全球客户提供一站式的隔离芯片解决方案。

关于纳芯微

纳芯微电子（简称纳芯微，股票代码：688052.SH / 02676.HK）是高性能高可靠性模拟及混合信号芯片公司，聚焦传感器、信号链、电源管理三大产品方向，为汽车、可再生能源与电源、工业自动化、智能终端等行业提供全链路半导体解决方案。

从绿色能源、智慧出行到智能终端，纳芯微致力于通过持续的技术突破与应用创新，构筑面向物理 AI 时代值得信赖的芯基建。

结论

NSIP505S15 的推出，进一步扩充了纳芯微隔离电源产品线。相比分立方案与传统模块，它把变压器集成在内，兼顾体积、效率与启动可靠性，解决了工业、光储、服务器电源设计里容性负载启动难、EMI 调试麻烦的痛点。搭配纳芯微现有的二合一隔离电源、隔离接口、变压器驱动等方案，形成完整的 “隔离 +” 生态，方便工程师一站式选型。依托长期积累的电容隔离 IP 和大批量出货经验，这套新品也为高压、高可靠场景的单板隔离供电提供了更精简的方案选择。
