教你怎样测试贴片电解电容

发布时间:2013-01-12 责任编辑:easonxu

【导读】贴片电解电容已经从直流发展到交流、从低温发展到高温、从低压发展到高压、从通用型发展到特殊型、从一般结构发展到片式、扁平、书本式等结构。


贴片电解电容就现在的产量来说,铝电解电容器在电容器中占第二位.这类电容器本来是一般的直流电容器,但现在已经从直流发展到交流、从低温发展到高温、从低压发展到高压、从通用型发展到特殊型、从一般结构发展到片式、扁平、书本式等结构。其上限容量已扩展到4F左右,使用频率已达到30kHz,工作温度范围已达到-55℃—125℃,有的甚至高到150℃,额定电压己达到700V。总之,铝电解电容器的发展越来越广。

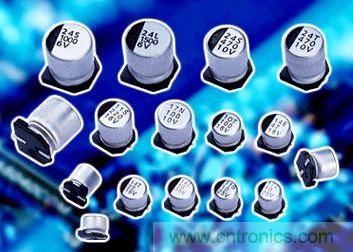

图1:贴片电解电容
图1:贴片电解电容

贴片电解电容测试的正确方法

1.温变化率测试,即-40度到+60度状况下,贴片钽电容的变化率;
2.串联电阻测试,绝缘电阻测试;
3.拉力测试,即引线与芯片焊接的牢固度;
4.耐压实验,包括额定工作电压24小时工作测试;也包括击穿耐压,即破坏性测试,贴片电容被击穿前的那一个临界电压就是击穿电压。
5.局放测试,即局部放电测试;
6.老化测试,高压陶瓷电容在模拟工作环境状态下运作30~60天,贴片电解电容测试其衰减其各项参数的变化;
7.寿命测试,贴片电解电容即在老化测试的基础上,再对电容进行高频冲电流下快速充放电测试,得到的充放电次数就是充放电寿命,注意,这个寿命的得出是在长时间的老化之后得出的。
