【导读】本文为大家带来的是一款助听器电路分析，相比于普通的助听器电路，该电路设计多了反馈网络，工作更稳定。那么该助听器电路设计是如何工作的呢？下文将为大家详细的讲解该款性能更稳定的助听器电路。

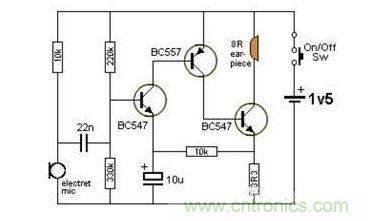

首先，当开关闭合后，直流电压通过左边的10K电阻来驱动产生微弱的声音信号，通过22n的电容滤波后得到的交流声音信号提供给第一个晶体管的基极，在直流电源的作用下，通过三极共射放大电路用来放大声音信号，BC547下面的10k电阻构成电流串联负反馈，用来稳定输入输出。
开关SW闭合--R1给 MIC提供偏置--当有声音发生时MIC产生音频信号经过电容C1进行耦合至Q1基极--电阻R2，R3，Q1和C2组成共射偏置电路--音频信号经过 Q1进行电压放大后对Q2直接耦合--Q2进行电流放大至Q3基极驱动扬声器发声。R4上面的说的很对是属于电流串联负反馈我标了静态极性。
这个电路的 C1是Q1的耦合电容、C2是Q1的交流旁路电容（消除交流噪声）、R2、R3是Q1的基极上下偏置电阻，Q1是一共射放大电路（也称“射极跟随器”），起前、后级级连的过度作用，放大倍数不大，主要是放大电流；Q2是Q3的推动（又可称“激励”）级，末级是功率放大；R4是（电流）负反馈电阻。这个电路比“第一弹”多了一个反馈网络，工作更稳定，但放大能力（若三极管的参数一样）不如前者大。
