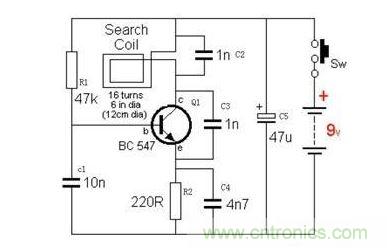

这个电路有点像是一个“电容三点式”振荡电路，在三极管集电极上流过的是固定频率的交变电流，遇到金属后，线圈就会对金属产生一定的吸力，从而探测发现金属。



这个电路采用LC正弦波震荡器电路（电容三点式），可以产生几十兆赫兹的频率。电路的振荡频率由L、C2、C3、C4决定.C1作为交流接地用。在电感上谐振。这里电路中只画了金属探测的探测部分。并没有检测电路。假设当L靠近金属时。由探测线圈感应出高频电压经过高频震荡器检波到放大部分。最后有喇叭输出指示有金属。频率F=1/2π根号LC。




而对于震荡，在晶体管电路分析中，有一种交流等效法，看三极管的三只脚上面是否都接了电容，而且是环接状，不同的电容充放电就满足了振荡的基本条件，如果波特图中画出的相移大于135度，则振荡就可以持续下去。这图中，通电的瞬间，C1、C2、C3导通并开始充电，C1容量大，电压后建立起来，到达一定值时三极管导通，C3上的电压下降、C4上的电压上升，三极管截止，C1再次开始充电、感应线圈中有电流流过，C3也再次充电，C4上的电压通过并联的电阻放电，e极的电压开始下降，降到三极管正偏、C1上的电压上升时，三极管再次导通，如此循环。
