【导读】本文介绍了一款远程控制振铃检测电路设计，该电路能将不确定的线路供电正负变为固定的正负输出，同时将交流的振铃信号变为脉动直流以供检测。

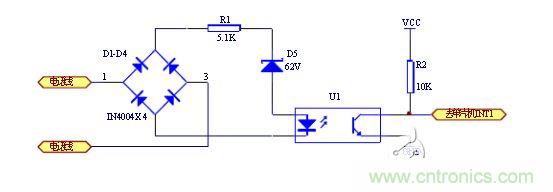

振铃检测电路如图所示，图中二极管有2种作用：
（1）将不确定的线路供电正负变为固定的正负输出；
（2）将交流的振铃信号变为脉动直流以供检测。
当没有振铃信号时，线路上的供电电压为48V（部分交换机为60V），经四个二极管构成的全桥整流后，不足以使62V稳压管导通，振铃信号输出端电压接近0V，当振铃信号到来时，线路上的90V交流振铃信号经全桥整流变换后90V的脉动直流电，其峰值足以击穿耐压值为62V稳压管，经电阻R1给U1提供电压，从光电耦合器输出的波形是 时通时断的方波方波信号，可以直接输出至单片机的中断输入口， CPU可以根据振铃信号光电转换后的高低电平检测有无振铃。
电路中光电耦合U1隔离了振铃信号和单片机的直接连接，光电耦合器以光电转换原理传输信息，它不仅使信息发出端（一次侧）与信息接收并输出端（二次侧）是绝缘的，从而对地电位差干扰有很强的抑制能力，而且有很强的抑制电磁干扰能力。保护单片机也提高了稳定性。
