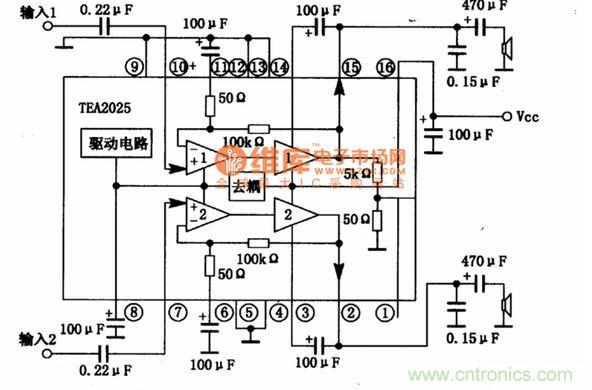

【导读】这里分享一位网友自己根据经验对一个tea202的电路图的解析，不管正确与否，都是网友自己的理解。如果哪位大侠有好的见解，希望能指点一二，让大家都学习下。
1、可以简单说一边7只脚对应一个声道，引脚高度对称。
2、第16脚为供电脚既接电源的。两声道用时1脚没用，悬空即可。
3、13、14、4、5脚为接地脚，在普遍的运用中往往是将12、13（或4、5）脚直接焊在一起的，同时开大孔固定散热器。而一些2025的代用芯片这两脚直接就是一个很宽的脚。
4、从内部图可以看出其放大倍数为10‘000/50=200倍，相当大，所以一般应用中应在6（或11）脚接电阻减小增益，计算公式10000/（50+X），个人感觉200-400欧就挺好。如果不加电阻增益过大非常容易发生自激，简单的说就是芯片发热，噪音可怕。
5、7、10脚接的是输入电容，理论上越大低音越好，但是边际效应明显，超过1U可能就没什么实质差别了。最好用CBB电容，陶瓷电容最差，钽电容更差，电解电容也可以但是效果不要用太大指望（而且不能太大，最好不要超过10U，原因忘了算直觉吧）。
6、15、2脚必须要有输出电容，显然图上470的太小了，理论上电容越大低音越好，但是响应会变差，这个争议从来就没停止过。在很多otl成品，用的是2200-4700的输出电容，当然小喇叭本就没有还原100HZ以下的能力，所以1000-2000U足矣。当然喇叭阻抗大可减小电容。
7、经实践5-12v都可以很好的工作，但是貌似电压高反而发热更大，用9v以上供电的建议加散热。
