典型电路设计

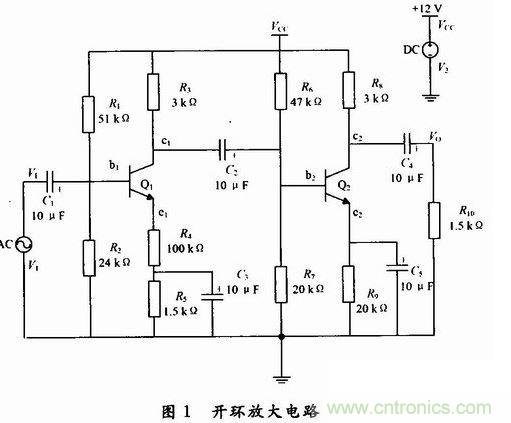

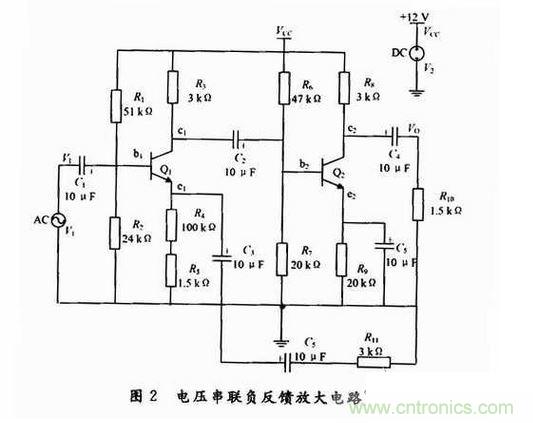

图1为两级共射放大电路，图2为带有电压串联负反馈的两级共射放大电路，其反馈网络由R11，C6，R4组成，它可构成交流负反馈电路。
静态工作点分析
由于采用的是交流负反馈，理论上分析加入反馈网络后电路的直流工作状态应该不变。在Protel 99 se平台上，选择Simulate下拉菜单，点击Run项，在*．sdf图下方点击OpraTIng Point就可显示图1和图2电路的静态工作点，发现两个电路的静态工作点是相同的，这与理论分析结果一致，如图3所示。
瞬态特性分析
设置信号源幅值为2 mV，频率为1 kHz，在图下方点击Transient Analysis就可显示图1和图2电路的输入／输出波形图。从图可看出，开环放大电路的输出波形存在明显的截止失真；从图5可看出，在输入信号幅值不变的情况下，加入负反馈后消除了非线性失真，并且从中可以算出闭环放大倍数为30，这与理论上分析的在深度负反馈的情况下闭环电路放大倍数
相吻合。
