【导读】本篇文章主要为大家介绍了一种高压倍压的整流试验，并对试验当中的不足和失败的原因进行了分析。希望大家在看过本篇文章之后，能对高压倍压整流有进一步的理解，积累更多的知识。
在电子电路设计当中，存在交流电向直流电的转换。这种转换当中的功率流是由电源转向负载的，这种现象称之为整流。整流在电路设计当中非常常见，本篇文章将对高压整流进行试验操作，并附上简单的讲解。
本试验使用了电子管上的电源变压器，上海仪表变压器厂出品，BD-84-3，低压5V、6.5V、10V、16V、22V，高压110V、130V、300V。
接上6P3P胆机，300V绕组桥式整流，带载后电压跌落至250V左右，这个绕组线径太细，果断放弃。从外观看130V绕组线径比较粗，大概0.5mm左右，带个三四百毫安是没问题的。于是接成倍压整流试了试，电路图如下：

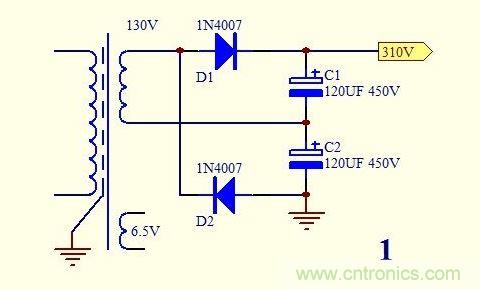

图1 二倍压图电路

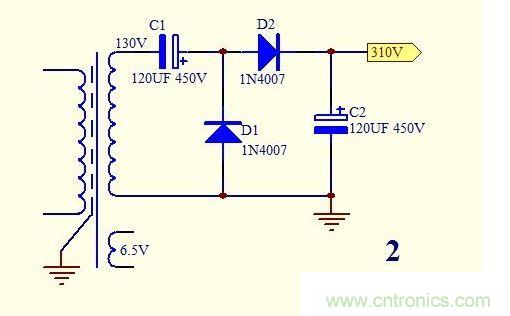

图2 多倍升压电路

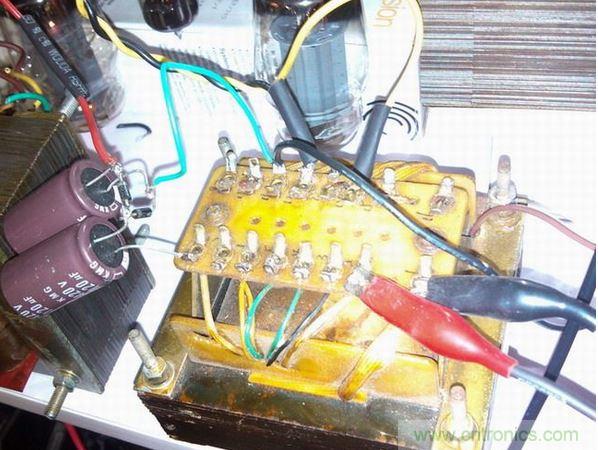

带载后高压310V(电源入端接有调压器，仪表显示的电压稍低是因为拍片时电源电压调的稍低)，测试两小时，变压器45度左右。旁边144铁芯的大变压器温度能到50度，相较而言还是不错的。
[page]
测试参数
空载AC--134V，DC--380V。
带载AC--129V，DC--310V。
基本与全波、桥式整流的计算公式差不多，电压值乘2。
空载U=2√2E，满载U=2*1.2*E。
6P3P单端最近当负载用，用各种电源反复试验。变压器+胆管整流、变压器+晶体管全波整流、好几种开关电源，这次又用了倍压整流，从发出的声音上来听没什么变化。
试验失败原因
回到前文，图1是标准的二倍压图，其中零件承受的功率负载都是差不多的。图2是多倍升压电路的简化图，这种电路在教科书中并不多见，图中数个二极管不应如书上那样使用同一型号。第一个电容最好用AC电容，最终升压点电流为1A。那首个二极管必需是7--10A的二极管，然后递减。
如果按照教科书的指导，都使用1N4007的话，二极管是会出现不断爆管的现象的。
同样，在图2或多倍倍压整流中，所用的儲能电解也不能象教科书和BD上所说，用数个等容的电解。而应首个儲能电容的容量是n倍压整流的n，是末级儲能电容的容量的n倍。否则电路压降大得不能实用。这两点也是很多人做高倍倍压电路失败的原因。
至于图1和图2的不同，这里我们也做一下讲解。
图1相当于全波整流，C1、C2并联后的电容C上的波纹频率100Hz，频率高但滤波容量小。
图2相当于半波整流，波纹频率50Hz，但“终端”滤波电容容量是图1的两倍，频率低滤波容量大。
综合起来看，两个因素相抵，波纹相差不大。老电视用图1电路，猜测更多的是因为当初高压电解的参数不容易做得太高，耐压高成本也高。图1电容耐压只需要图2的一半即可。胆机电路电流小，现在的电解电容价格也低，2倍压用哪个电路问题都不大。
