【导读】当下边缘嵌入式系统的性能瓶颈，早已不再局限于算力本身，内存带宽争用、功耗过高、实时性不稳定、系统可靠性不足等问题，成为制约机器视觉、边缘AI、工业自动化、高端测量设备升级的核心痛点。针对行业普遍存在的单内存架构资源冲突难题，瑞苏盈科（Enclustra）推出基于Agilex 5 E-Series SoC的Andromeda IAE50嵌入式SoM模块。产品创新采用DDR4 ECC+双通道LPDDR5异构分离式内存架构，将系统控制与高吞吐数据处理负载物理分区，兼顾系统安全可靠、极致带宽性能与超低功耗表现，为高实时、高带宽、高可靠的边缘嵌入式应用提供全新硬件解决方案。
异构 Agilex 5 内存架构将带有带外 ECC 的 DDR4 与双通道 LPDDR5 相结合：前者负责系统控制，后者面向高吞吐 FPGA 工作负载。
现代边缘系统面临的瓶颈已经不再只是计算能力。实时视频、多传感器融合、边缘 AI 推理、高速信号采集以及确定性控制，都高度依赖数据能否以足够快且高效的方式在内存子系统中流动。
瑞苏盈科（Enclustra） Andromeda IAE50 针对这一挑战，采用了一种实用的分离式内存架构（Split-Memory Architecture），核心基于 Altera Agilex 5 E-Series SoC：
DDR4 ECC 用于软件和系统管理功能；
两路独立 LPDDR5 通道用于高吞吐 FPGA 工作负载。
与此同时，功耗也已经成为现代边缘 AI 部署中的关键约束之一。
因此，这一方案带来的并不仅仅是“更快的内存”，而是一种更适合边缘系统的高带宽内存架构：
DDR4 + 专用带外 ECC：服务于系统与控制平面；
高功耗效率的 LPDDR5：用于高带宽 FPGA 工作负载；
FPGA 逻辑资源：让数据处理尽可能靠近传感器和执行器。
目前，支持 LPDDR5 的 Agilex 5 E-Series SoM 在市场上仍较为稀缺。作为一款搭载 LPDDR5 的嵌入式 SoM，Andromeda IAE50 对于面向高带宽边缘及嵌入式应用的设计人员尤其具有参考价值。
一种更优化的内存架构
数据在哪里流动，带宽就应该在哪里
Andromeda IAE50 的核心优势可以概括为三个方面：
带宽，用在数据真正流动的地方
双通道 LPDDR5 为 FPGA 逻辑提供专用的高带宽内存，用于视频、传感器融合、DSP 以及 AI 数据缓冲。
系统平面的专用 ECC
带有带外 ECC 的 DDR4 为操作系统、控制软件、网络、日志以及系统管理任务提供独立的系统内存。
边缘侧的功耗效率
LPDDR5 可以在受限的散热条件下，为持续运行的边缘工作负载提供更高的单位功耗带宽，同时减少板级空间占用。
为什么需要这种架构？
很多嵌入式设计都是围绕单一外部 DDR 内存资源发展起来的。
对于传统控制和应用工作负载而言，这种方式通常没有太大问题。但当同一条内存通路需要同时承担：
操作系统；
网络协议栈；
摄像头数据输入；
帧缓存；
神经网络特征图；
实时处理数据；
问题就会逐渐暴露出来。
此时，带宽竞争本身就可能演变成系统设计问题，而不再只是一个“内存速度够不够快”的问题。
Andromeda IAE50 采取了不同的思路：把不同内存资源的职责拆开。
这样，HPS 和系统软件就不需要与 FPGA 数据平面直接争抢同一套外部内存资源。
具体来说：
DDR4 ECC 可以用于操作系统、应用软件、网络、日志和系统管理；
LPDDR5 则可以专门服务 FPGA 逻辑中的数据流和加速工作负载。
对边缘 AI 和机器视觉意味着什么？
对于边缘 AI 和视觉系统而言，这种内存资源划分非常重要。
数据平面通常需要持续的数据吞吐能力，以及更加可预测的访问模式。
图像处理流水线、传感器融合缓存、DSP 功能以及 AI 推理工作负载，都可能产生大量重复的数据传输，因此非常适合采用高单位功耗带宽的内存。
将这些数据传输固定在专用 LPDDR5 通道上，可以减少内存资源争用，并帮助设计人员保持更加可预测的实时行为。
这也让该架构非常适合边缘 AI 工作负载，同时凸显了 LPDDR5 作为低功耗边缘 AI 内存方案的价值。
Agilex 5 FPGA、AI Tensor Blocks与内存带宽需要协同考虑

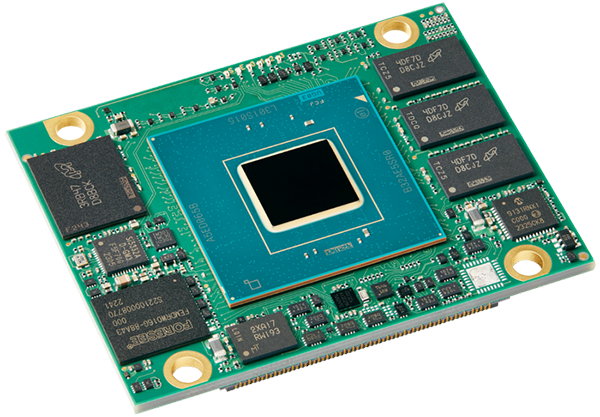

瑞苏盈科（Enclustra） Andromeda IAE50 是一款紧凑型 SoC 模块，基于 Altera Agilex 5 E-Series SoC 构建，面向希望获得高计算密度、同时又不愿牺牲功耗效率的工程师。
除了 FPGA 逻辑本身，该模块还提供：
最多 270 个用户 I/O；
最高支持 USB 3.1；
两路千兆以太网接口，可同时服务 HPS 和 FPGA。
在紧凑尺寸下，它提供了较为丰富的连接能力。
Andromeda IAE50 的核心是 Altera Agilex 5 E-Series SoC。
Agilex 5 器件将以下资源集成在一起：
基于 Arm 的硬核处理器系统；
FPGA 逻辑；
硬核外部内存接口资源；
集成于增强型 DSP 架构中的 AI Tensor Blocks。
AI Tensor Blocks 针对矩阵乘法、卷积等常见神经网络运算进行了加速。
对于边缘工作负载而言，这意味着 AI 推理可以直接部署在 FPGA 硬件中，并尽可能靠近数据通路运行，同时保留 FPGA 在嵌入式系统中非常重要的低延迟和确定性特征。
但问题在于：AI 加速本身有多强，很大程度上取决于内存子系统能否持续“喂饱”它。
特征图、中间张量、帧缓存以及传感器融合数据，都需要高效地进行读取、写入和复用。
这正是 IAE50 内存架构进一步强化 Agilex 5 计算能力的地方：
专用 LPDDR5 通道为 FPGA 逻辑提供高吞吐内存资源；
带外 ECC 的 DDR4 则为软件和控制平面提供独立、具备 ECC 保护的内存资源。
为什么LPDDR5适合高吞吐边缘数据平面？
LPDDR5 将新一代 DRAM 的优势带入了对功耗敏感的嵌入式系统。与传统 DDR 内存相比，LPDDR5 针对以下需求进行了优化：
更低的 I/O 功耗；
更紧凑的器件封装；
更高效的带宽输出。
对于边缘系统而言，这种组合尤其有价值，因为在这类设计中，散热限制、PCB 空间和持续吞吐能力，与峰值性能同样重要。
Altera 对 Agilex 5 内存工作负载的评估也说明了这一点。
在 4K 摄像头 + Warp IP 工作负载中，与 DDR4 相比，Agilex 5 上的 LPDDR5 可实现约 1.7 倍的功耗节省。
当然，实际结果会受到 DRAM 厂商、流量模式、容量密度、工艺假设以及板级设计等因素影响。
但核心结论非常明确：当边缘系统需要持续高带宽，同时又必须控制功耗时，LPDDR5 是一种非常合适的内存选择。
Andromeda IAE50 采用了两路独立的 32-bit LPDDR5-3733 通道。
虽然 LPDDR5 标准本身支持更高的数据速率，但对于这款模块而言，更重要的是其系统级架构设计：
两路 LPDDR5 资源可以分别分配给 FPGA 工作负载的不同部分。
例如：
一路负责图像采集和帧缓存；
另一路负责处理、传感器融合、DSP 或 AI 推理缓存。
DDR4 + 带外ECC：服务控制平面
DDR4 依然具有广泛的供应基础，在嵌入式和工业平台中仍然非常重要。
在 IAE50 架构中，带外 ECC 的 DDR4 专门用于处理系统，为软件和系统管理任务提供独立、具备 ECC 保护的内存资源。
带外 ECC 可以在不占用正常数据带宽来存储 ECC 信息的情况下，检测并纠正部分内存错误。
因此，它非常适合以下系统级工作负载：
操作系统；
应用软件；
网络协议栈；
数据日志；
配置；
控制任务。
与此同时，FPGA 侧使用 LPDDR5 提供高带宽和高功耗效率。两种内存技术由此形成互补，共同构成 IAE50 的内存架构。
一个实际的工作负载划分方式

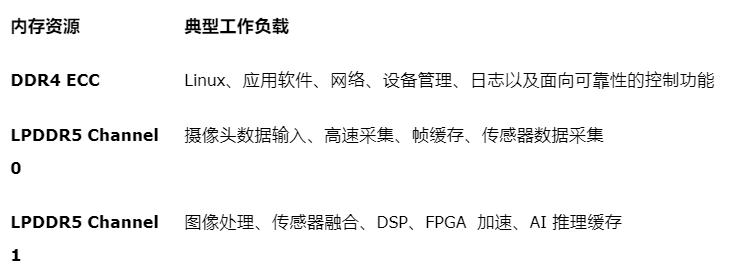

对于典型的边缘视觉或 AI 设计，IAE50 可以采用这样的内存分工：
这种架构能够减少无关系统任务与数据流平面之间的竞争。
同时，设计人员还可以根据具体应用，对内存资源进行更清晰的扩展和专业化分配。
例如：
机器视觉：一路 LPDDR5 用于输入帧，另一路用于处理后帧或推理缓存；
测试与测量：一路用于突发数据采集，另一路用于分析或数据压缩；
机器人/航空航天：将传感器数据输入与控制或融合处理进行分离。
DDR5 vs DDR4：重点不是“速度标签”，而是架构差异
DDR5 经常被简单描述为“比 DDR4 更快”。但对于系统设计人员而言，更准确的理解应该是：DDR5 的优势更多来自架构层面的变化。
DDR5 通过每个模块内的双独立通道、更长的突发长度等设计，提高了效率和可扩展性。这些特性能够提升实际吞吐量，尤其适用于 64 字节缓存行传输等典型访问模式。
需要注意的是，在相同的标称传输速率下，不能简单地认为 DDR5 会自动提供比 DDR4 更高的峰值带宽。
DDR5 更核心的优势，是通过架构变化提升有效带宽和系统效率，同时为未来更高的数据速率提供发展路径。
对于边缘和嵌入式系统而言，LPDDR5 则进一步将这种代际升级延伸到了低功耗、小尺寸内存实现。
此外，还有几个架构因素共同促成了 LPDDR5 相比标准 DDR 内存以及上一代 LPDDR 更低的功耗：
更低的 I/O 电压摆幅：LPDDR5 的 VDDQ 为 0.5V，而 DDR5 为 1.1V，可以直接降低 I/O 切换功耗；
更小的 DRAM 阵列：LPDDR DRAM 阵列在架构上更小，也更加节能；
代际改进：LPDDR5 相比 LPDDR4 进一步降低功耗；
访问模式效率：视频和数据流等工作负载通常具有连续访问特征，可以让 DRAM 页面保持更长时间打开，从而避免频繁开启和关闭行所带来的额外功耗。
综合来看：DDR4 依然是许多设计经过验证的选择；而当设计人员需要更高的有效吞吐量、更高的单位功耗带宽、更好的 I/O 效率、更小的内存占用，或者希望随着 DDR4 的供应和价格变化获得更长的迁移路径时，DDR5 和 LPDDR5 就会变得更具吸引力。
Agilex 5如何进一步强化内存能力？
Altera Agilex 5 为设计人员提供了更加灵活的内存选择。
Agilex 5 在相应器件配置下支持包括：
DDR4
LPDDR4
DDR5
LPDDR5
在内的多种现代外部内存技术。
因此，设计人员可以根据带宽、功耗、尺寸、容量、可靠性和成本等要求选择合适的内存技术。
在 Andromeda IAE50 中，瑞苏盈科（Enclustra） 正是利用了这种灵活性，在一个紧凑模块中将 DDR4 ECC + 双通道 LPDDR5 组合起来。
Agilex 5 同时采用了硬核内存控制器和 PHY 资源。
相比软核控制器实现，硬核内存接口可以：
减少 FPGA 逻辑资源占用；
简化时序收敛；
提升功耗效率。
对于边缘设计而言，这一点尤其重要，因为每一瓦功耗、每一份逻辑资源，都可能需要留给真正的应用功能。
Agilex 5 更广泛的 I/O 架构还支持高效的引脚布局以及混合接口应用。
对于摄像头和边缘视觉应用，这可以帮助设计人员将内存接口与 MIPI D-PHY 等高速传感器 I/O 结合，同时为系统其他功能保留更多 I/O。
最终形成的效果是：
模块可以支持高吞吐数据传输，同时避免让内存成为板级设计的瓶颈。
目标应用
IAE50 适合那些同时对数据传输、功耗以及可预测响应时间有要求的应用。
机器视觉与视频处理
LPDDR5 可以持续接收图像数据，并支持帧缓存和图像处理流水线；与此同时，DDR4 ECC 内存运行系统软件和控制功能。
AI边缘系统
基于 FPGA 的推理以及边缘 AI 推理，需要高吞吐内存来处理特征图和中间缓存。
尤其是在系统不希望采用独立 GPU 或 NPU 的情况下，这一点更加重要。
测试与测量
高速数据采集、协议分析以及 RF 数据记录可以利用 LPDDR5 服务采集通路，而 DDR4 ECC 则负责控制、日志和管理软件。
工业自动化与机器人
将软件和处理内存资源分离，有助于在检测、分类和执行必须以极低延迟完成时，保护系统的实时行为。
汽车与航空航天/国防
雷达、LiDAR 以及多摄像头传感器融合工作负载，可以通过独立的 LPDDR5 通道，将数据采集与处理流量进行划分。
医学影像
超声、CT、MRI 以及实时可视化流水线，可以利用持续的内存带宽处理图像数据，同时使用 ECC 保护内存提升系统侧可靠性。
适用行业：
工业、IoT、自动化与机器人、测试与测量、医疗与科学、航空航天与国防、汽车。
结语
Andromeda IAE50 展示了现代边缘平台如何将内存架构转化为系统级优势。
它没有将内存简单地视为一个所有任务共享的资源，而是采用：
DDR4 ECC → 面向可靠性的系统任务
双通道 LPDDR5 → 面向高吞吐的 FPGA 工作负载
这样的架构组合。
基于 Altera Agilex 5 E-Series SoC，这一设计将计算、内存和 I/O 进行了协同优化，以应对边缘计算正在面临的现实挑战：
更多传感器、更多数据、更多 AI 处理、更紧张的功耗预算，以及更严格的延迟要求。
对于机器视觉、边缘 AI、工业自动化、测试与测量、航空航天、国防、汽车以及医学影像等系统的设计人员而言，这再次说明了一个关键问题：
正确的内存架构，其重要性并不亚于处理器本身。
因此，Andromeda IAE50 为构建高性能嵌入式及边缘 AI 系统提供了一个实用平台，同时兼顾功耗效率和确定性行为。
