【导读】S参数的震荡是什么原因引起的呢? 从插损图看到的震荡其实就是传输能量大幅跌落，那么哪些原因会造成能量的损失呢？当然主要是反射，串扰。
S参数的震荡是什么原因引起的呢? 从插损图看到的震荡其实就是传输能量大幅跌落，那么哪些原因会造成能量的损失呢？当然主要是反射，串扰。

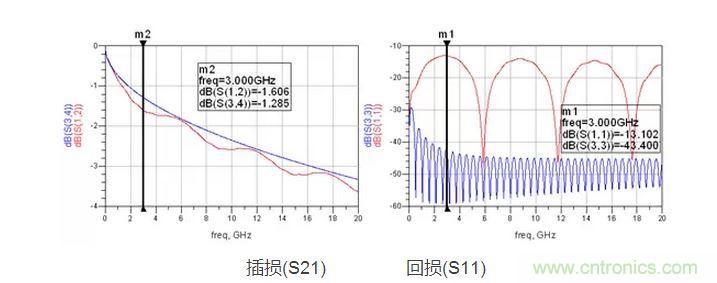

反射是由阻抗不匹配引起的，下图蓝色是一根阻抗完全匹配的传输线，红色为中间有一段500mil的阻抗不匹配的传输线，两根线是完全等长的，看震荡出现了。由之前的反射详解所述，阻抗不匹配长度对应了震荡频率，阻抗差异对应震荡幅度。

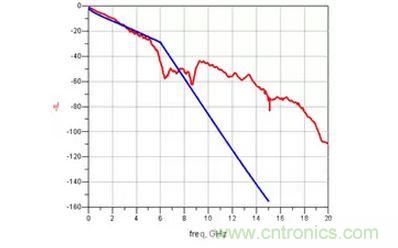

还有一个通道中震荡最明显的就是过孔残桩，当残桩长度为四分之一波长时，过孔处传输能量和反射能量叠加后互相抵消，造成了能量大幅跌落。所以对于高速信号传输，背钻是最常见的优化方式
串扰本质就是能量耦合，能量耦合去了别处，自己的能量就少了呀。看下面这幅图，乍一看是不是认为又是哪个菜鸟设计人员没有背钻啊？

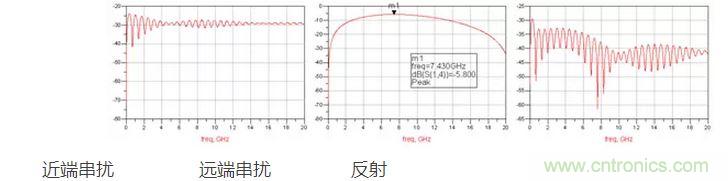

No，这是两根间距10mil的微带线其中一根的插损曲线。单根都是标准的50ohm哟。咋回事呢?看下图，近端串扰和反射都是正常的，远端串扰最大-5.8db，也就是50%的能量去别人家，吸血吗？这要是靠的再近些，不是连渣都不剩了？
哈哈，所以高速信号不建议走单根微带线，走差分线，我传给你，你又还给我，大家两不相欠。

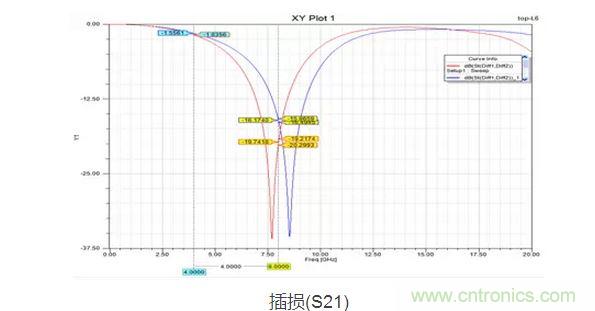

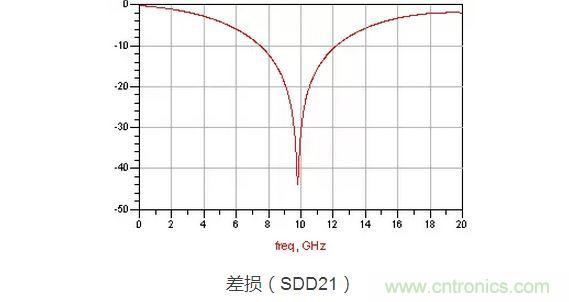

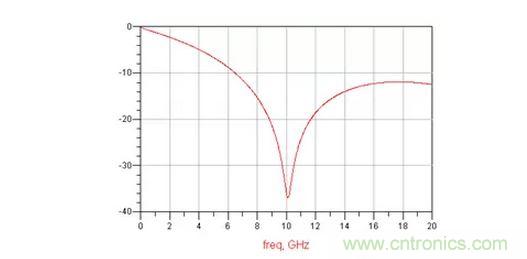

那都走差分线了，串扰不是问题，控制好阻抗就和震荡挥挥手了吗？嘿，我们差分线也是有要求的，好吗？差分线最重要的就是模态转换，影响模态转换最直接的就是skew。亲们，下图也不是过孔谐振哦，而是当两个差分线长度差距是300mil时的差分线插损。
怎么这样啊！看下图：

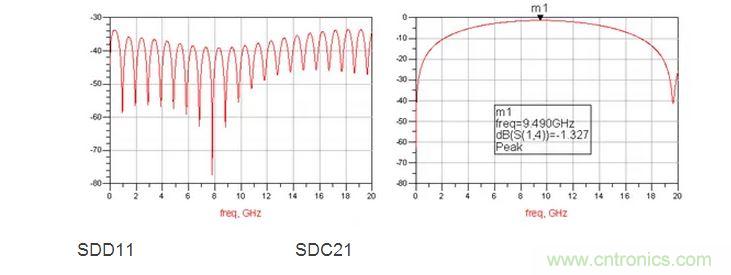

左图显示反射是没问题的，反射能量都在-30db以下，问题在于差模都转成共模了。我们都知道差分线是两条传输线分别传输相位相反（相位相差180度）的信号，在接收端相减得到两倍的幅值。如果两根线不等长，就有一部分转化为共模信号。300mil对应着10Ghz的二分之一波长。当长度差为二分之一波长，也就是两信号相位差为零，那么接收端相减后差分能量全部阵亡，全变成共模了。
当然这是个极端情况，无论是哪位工程师也不能容忍差分信号长度差这么多，一般都是5mil以内。
