压敏电阻老化问题咋解决?两种方法轻松搞定

2015-09-30 [责任编辑:sherry]
分享到:
4分
【导读】压敏电阻老化会严重干扰系统的正常安全工作。有没有什么方法能够有效的遏制压敏电阻器的老化问题呢?本文将会介绍两种方法,能够帮助工程师有效解决压敏电阻的老化情况。

压敏电阻器是目前应用范围最广泛的电子元件之一,在应用的过程中,压敏电阻老化的问题是其最大的缺点,将会严重干扰系统的正常安全工作。那么,有没有什么方法能够有效的遏制压敏电阻器的老化问题呢?本文将会介绍两种方法,能够帮助工程师有效解决压敏电阻的老化情况。

要为大家介绍的第一个方法,是将压敏电阻器与陶瓷放电管并联,这样做可以解决通过持续大电流后压敏电阻性能退化的问题,延缓其老化的速度。通过与陶瓷放电管的并联操作,在放电管尚未导通之前,压敏电阻就开始动作,对暂态过电压进行钳位,泄放大电流,当放电管放电导通后它将与压敏电阻进行并联分流,减小了对压敏电阻的通流压力,从而缩短了压敏电阻通大电流的时间,有助于减缓压敏电阻的性能退化。

在这种并联组合的操作过程中,有一点需要工程师需要注意的问题,那就是如果压敏电阻的参考电压Uima选得过低,那么放电管将有可能在暂态过电压作用期间内不会放电导通,过电压的能量全由压敏电阻来泄放,这对压敏电阻是不利的,因此Uima的数值必须选得比放电管的直流放电电压要大些才行。必须指出,这种井联组合电路并没有解决放电管可能产生的续流问题,因此,它不宜应用于交流电源系统的保护。

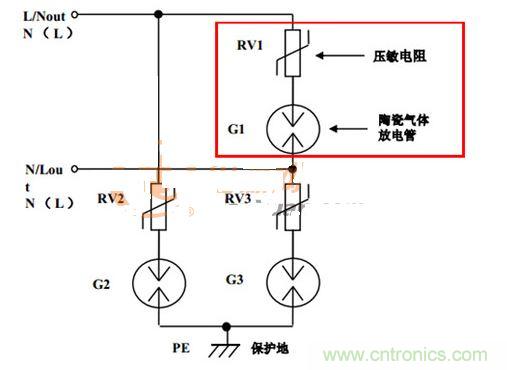

第二种能够保护压敏电阻器并延迟其老化的措施,是将压敏电阻与陶瓷放电管串联,串联后的电路图如下图所示:
压敏电阻与陶瓷放电管串联电路图
压敏电阻与陶瓷放电管串联电路图

在正常的运行状态下,压敏电阻其在电路系统的工作中常常具有较大的寄生电容,当它应用于交流电源系统的保护时,会在正常运行状态下产生数值可观的泄漏电流。例如一个寄生电容为2nF的压敏电阻安装在220V、50hz的交流电源系统中,其泄漏电流可达0.14mA,这样大的泄漏电流往往会对系统的正常运行产生影响。而当我们将压敏电阻与陶瓷气体放电管串联之后,由于放电管的寄生电容很小,可使整个串联支路的总电容减到几个微法。在这种串联组合支路中,放电管起着一个开关作用。当没有暂态过电压作用时,它能够将压敏电阻与系统隔开,使压敏电阻中几乎无泄漏电流,这就能降低压敏电阻的参考电压Uima而不必顾及由此会引起泄漏电流的增大,从而能较为有效地减缓压敏电阻性能的衰退。

希望通过本文对压敏电阻器的防老化措施介绍,为研发工程师的电路系统设计工作提供一定的帮助。
