电路设计学习:多串LED背光源电路设计图

2016-11-25 [责任编辑:sherry]
分享到:
5分
【导读】由于传统LCD显示设备上CCFL背光技术及产品的某些先天不足,所以人们一直在寻找着其替代技术及产品,而在这个过程中,LED背光技术产品便被纳入了人们的选用范畴。下面介绍五个LED电路设计,供读者赏析。

LED背光源

由于传统LCD显示设备上CCFL(Cold Cathode Fluorescent Lamps,冷阴极荧光灯)背光技术及产品的某些先天不足,例如色域狭窄、能源利用率低其功耗较高和寿命短小等,所以人们一直在寻找着其替代技术及产品,而在这个过程中,LED背光技术产品便被纳入了人们的选用范畴。

应用领域


采用LED为液晶电视的背光源,最主要目的是提升画质,特别是色彩饱和度上,LED背光技术的显示屏可以取得足够宽的色域,弥补液晶显示设备显示色彩数量不足的缺陷,使之能达到甚至超过Adobe RGB和NTSC色彩标准要求,可以达到NTSC raTIo 100%以上,其中索尼推出采用LED背光的液晶电视面板,特别强调鲜红和深绿的表现,可显示较以往的方式更为逼真的颜色。同时因为LED的平面光源特性,使LED背光还能实现CCFL无法比及的分区域的色彩和色度调节功能,从而实现更加精确的色彩还原性,以适应平面出版和图形设计工作的需要,画面的动态调整可以使得在显示不同画面时,亮度与对比可以动态修正,以达到更好的画质。

下面介绍五个LED电路设计,供读者赏析:

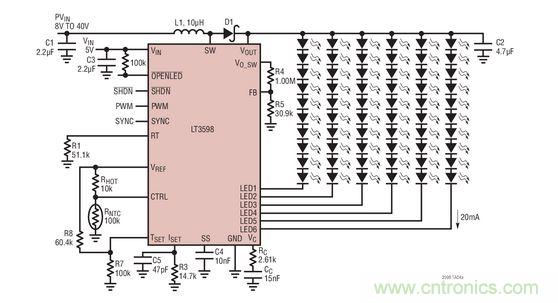

驱动器用于 60 个白光 LED

以下图为例,LT3598用于驱动60 个LED 的6个信道,每串LED的电流被设置为20mA。CTRL 引脚和 PWM 引脚分别负责提供仿真调光和数字调光功能。
驱动器用于 60 个白光 LED

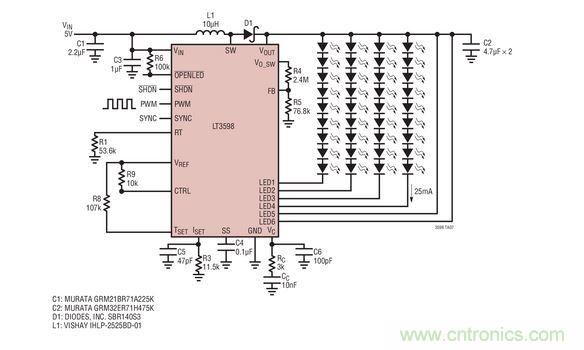

驱动器用于 36 个白光 LED

LT3598用于驱动36 个LED 的4个信道,每串LED的电流被设置为25mA。LT3598专为以一个高达 44V 的输出电压来驱动多达 6 串 LED 而设计。

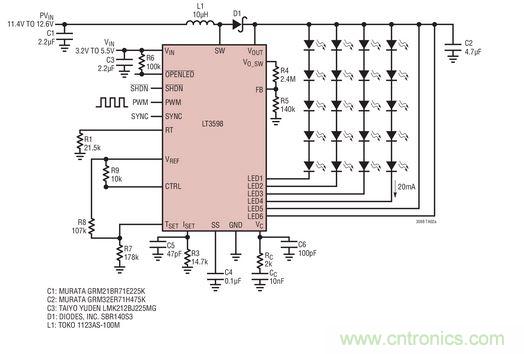

驱动器用于 20 个白光 LED
驱动器用于 20 个白光 LED

LT3598用于驱动20 个LED 的4个信道,每串LED的电流被设置为20mA。LED 调光功能可利用 CTRL 引脚上的模拟调光电路以及 PWM 引脚上的脉宽调制调光电路来实现。

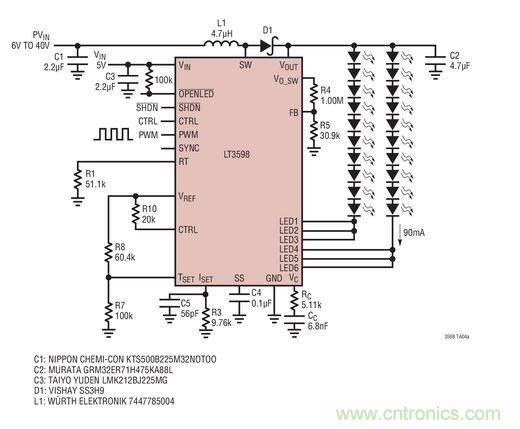

汽车电池供电的驱动器用于20个 LED
汽车电池供电的驱动器用于20个 LED

LT3598用于驱动20 个LED 的2个信道,每串LED的电流被设置为90mA。LT3598能够准确地调节 LED 电流,即使在输入电压高于 LED 输出电压的情况下也不例外。
LED驱动器用于30个白光LED
LED驱动器用于30个白光LED

LT3598用于驱动30 个LED 的3个信道,每串LED的电流被设置为60mA。开关频率可以利用一个外部电阻器来设置,可调范围为 200kHz 至 2.5MHz。
LED驱动器用于30个白光LED
LT3598 是一款具有一个内置电源开关的通用型LED驱动器,适合驱动多串LED。凭借其坚固的故障检测功能,甚至还可以提供高PWM调光比。此外,当所有的LED串均开路时,一个电压环路将调节输出电压。另外,LED做为背光源的优点是可以取代color filter的使用。以三色RGB LED采用色序法(color sequenTIal)技术,利用人类视觉暂留的特性,达到全彩的效果,因此可以取代彩色滤光片。当然,这必须配合液晶的反应速度才能达到。不过要达到此一境界,仍有许多困难必须克服。而LED显著的特色就是光电转换率高、色彩饱和度高、体积小、耐振动、不含有毒物质、低压供电、对人体安全、寿命超长等。
关键字:LED背光源电路 LED
