电容种类繁多,快速识别有学问

发布时间:2017-04-21 责任编辑:susan


【导读】两个彼此绝缘、互相靠近的导体就构成了一个电容器。两个导体叫作电容器的两个极,分别用导线引出。电容器的文字符号是C。它的大小用电容量来衡量。

电容量的基本单位是法拉(用F表示),还有较小的单位微法(μF)和皮法(PF),这三个单位的换算关系是: 1F=106μF1μF=106PF

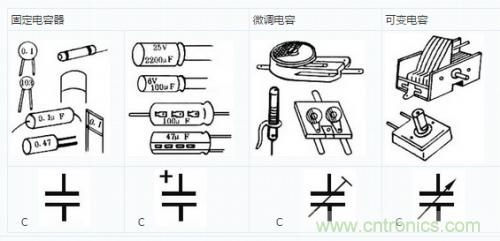

电容器也可以按其电容量是否可以改变分为固定电容器和可变电容器。(包括微调电容器和可变电容器)若按制作材料划分也可分为瓷介电容器、电解电容器、空气电容器等等。电容器的外形和出形符号如表3-3。


电容器在电路中有什么作用呢?

我们用电容器代替图3-1电路中的开关(如图3-2(B))。接通电路时,我们看到小灯泡闪亮一下后就不再亮了。这是因为电容器在充电的瞬间,电路中有电流。而充电过程很快结束了,电容器充满电荷后,电流消失了。电容器容量越小,充电所用时间越短暂,可见直流电是不能通过电容器的。若将电源改为交流电源,小灯泡将持续发光,若交流电频率可以变化,那么在相同的电压下,高频率交流电较低频率交流电更易于通过同一个电容器而使小灯泡更亮些。这些实验可以说明电容器在电路中,可以起“隔直流,通交流”,“通高频、阻低频”的作用。

电容器的主要参数也有两个:

1.标称电容量和允许误差。标称电容量指电容器上标注的电容量。允许误差分三级,同于电阻器误差的表示方法。微调电容器和可变电容器标出了它的电容量的最小值和最大值,如7/270P

2.耐压。指电容器正常工作时,允许加在电容器上的最高电压值。不能超过,否则将损坏电容器。特别需要指出的是电解电容器两极有正负之分,是有极性电容器,使用时必须按电路要求接入,不能将两根引脚接反。
