决定着电路板的“生死”,晶振损害如何解决?

发布时间:2019-12-13 责任编辑:lina

【导读】如今的电子科技时代,我们已离不开生活中的智能产品,尤其是手机,在这个移动支付的快节奏城市,也许你可以试试一天没有手机的生活,恐怕会有诸多不便。而手机却依赖它,一颗比米粒还要小的晶振,决定了整块电路板的"生死"。如果它不运作,整个系统就会瘫痪,在行业中被人们堪比为电路板的心脏。

如今的电子科技时代,我们已离不开生活中的智能产品,尤其是手机,在这个移动支付的快节奏城市,也许你可以试试一天没有手机的生活,恐怕会有诸多不便。而手机却依赖它,一颗比米粒还要小的晶振,决定了整块电路板的"生死"。如果它不运作,整个系统就会瘫痪,在行业中被人们堪比为电路板的心脏。

晶振停振
晶振是各板卡的"心跳"发生器,选择好的晶振,保障线路板的经久耐用性。然而难免会碰到晶振停振的问题。晶振的作用就是向显卡、网卡、主板等配件的各部分提供基准频率,它是时钟电路中最重要的部件。晶振就像个标尺,工作频率不稳定会造成相关设备工作频率不稳定,自然容易出现问题。在实际应用中,遇到晶振停振,要结合实际情况和产品规格。

大量晶振不起振造成整机无电的原因
① 晶体本身原因:晶片碎裂、寄生、DLD 不良、阻抗过大、频率不良、晶体牵引力不足或过大。

② 电路原因:其他元件不良、负载电容或电路设计或加工造成的杂散电容离散度大、晶体两端电压不足、电路静态工作点有问题。在工作电路中,如果晶振损坏,会有哪些特征现象呢?

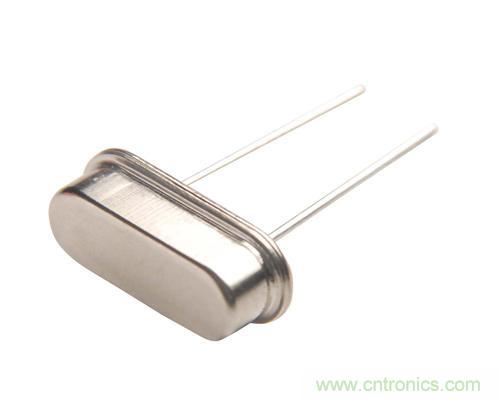

决定着电路板的“生死”,晶振损害如何解决?

晶振损坏分为两大类:
①彻底停振:如果晶振停振,对手机而言可能无法正常开机,就像心脏突然停止跳动,以该晶振为时钟信号的电路都会停顿罢工。

②具有不稳定性:引起不稳定性的原因有很多,可能是晶振质量问题,更多原因则是晶振参数与电路参数不相匹配,例如系统要求精度 20ppm,而晶振参数只有 50ppm;再或者匹配电容要求 12PF,而实际电容只有 9PF 诸多原因。

解决办法:
① 彻底损坏彻底损坏时,可将其拆下,与正常同型号集成电路对比测其每一引脚对地的正、反向电阻,总能找到其中一只或几只引脚阻值异常。

② 晶振不稳定的解决办法有许多工程师在工作中都遇到过,晶振在板上,一会儿起振,一会儿不起振,或用电吹风吹一下又可以正常工作等问题。遇到这种不稳定情况,不能简单的更换器件完事,应该从多方面分析,找出问题的真正所在。

以内外因来分析晶振不稳的原因:
1、排除外界元件不良的情况,因为外界零件无非为,让你很容易鉴别是否为不良品。

2、排除晶振为不起振品的可能性,这里你不会只试了 1~2 个晶振就停止了。3、排除线路错误的可能性,这样先试着用相应型号线路的推荐电路进行比较。

4、可以改变晶体两端的电容,没准晶振就能正常工作了,电容的大小请参考晶振的使用说明,相匹配的电容很重要。晶振本身的原因,晶片碎裂、过大、频率不良、晶体牵引力不足过大寄生反应。或在电路上,负载电容或电路设计或加工造成的杂散电容离散度大,晶体两端电压不足,这些也会导致晶振停振!如果遇到这种问题,首先要检测晶振的频率参数和晶振的电阻是不是在要求的范围内,如果是在要求的范围内;其次要检查晶振的焊接温度会不会高,造成晶振的第二次损坏,一般要求焊接的温度是在 250 度左右或更低,最高不要超过 300 度。如果这些都是在要求的范围内,那就要考虑是不是整个电路的问题了。检测晶振参数和调整焊接温度可以很容易做到,如果单片机电路的问题可以找方案商来解决,再则是看晶振有没有漏气,晶振在潮湿的天气情况下也会出现这种问题,这样就建议更换质量较好的晶振。

几点晶振停振的注意事项
a. 由于晶振在剪脚和焊锡的时候容易産生机械应力和热应力,而焊锡温度过高和作用时间太长都会影响到晶体,容易导致晶体处于临界状态,以至出现时振时不振现象,甚至停振。

b. 在焊锡时,当锡丝透过线路板上小孔渗过,导致引脚跟外壳连接在一块,或是晶体在制造过程中,基座上引脚的锡点和外壳相连接发生单漏,都会造成短路,从而引起停振。

c. 当晶体频率发生频率漂移,且超出晶体频率偏差范围过多时,以至于捕捉不到晶体的中心频率,从而导致芯片不起振。

d. 由于芯片本身的厚度很薄,当激励功率过大时,会使内部石英芯片破损,导致停振。

e. 在检漏工序中,就是在酒精加压的环境下,晶体容易产生碰壳现象,即振动时芯片跟外壳容易相碰,从而晶体容易发生时振时不振或停振。

f. 在压封时,晶体内部要求抽真空充氮气,如果发生压封不良,即晶体的密封性不好时,在酒精加压的条件下,其表现为漏气,称之为双漏,也会导致停振。
