【导读】你知道在电源应用中，如何简单地限制冲击电流的影响吗？以下结合五个案例给大家讲解怎样用NTC热敏电阻在电源抑制电流冲击。
开关电源
各种紧凑、轻质且高性能的开关电源（SMPS）通常用作电子设备的电源。给SMPS通电时，具有高峰值的冲击电流给平滑电容器充电，从而给装置充电。此冲击电流可能会对电容的使用寿命产生负面影响，并可能会损坏电源中的电源开关触点或整流二极管，因此，你应仔细考虑应如何减缓该电流。

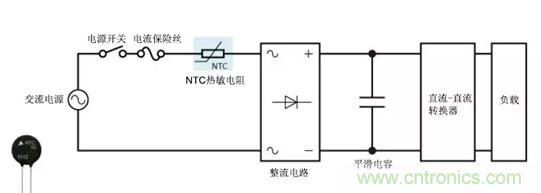

下图展示了一种将冲击电流限制从而避免输入到SMPS的可能解决方案，即插入NTC热敏电阻。NTC热敏电阻被广泛用于制作低成本的简单电路，以限制电源中的冲击电流。即使在整流电路之后连接NTC热敏电阻，也可以达到相同的结果。
交流 - 直流电源模块

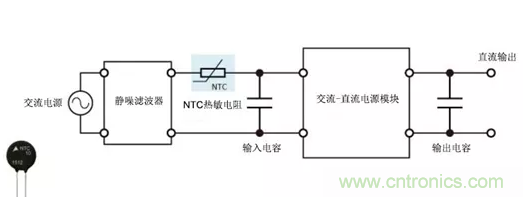

通常，交流-直流电源模块是一种结合了交流-直流整流器电路和直流-直流转换器的电源。它只需较少的外部组件即可实现节省空间的优化电源系统。通过插入NTC热敏电阻（功率热敏电阻），可以在通电时有效地限制施加到输入和输出电容的冲击电流。
直流 - 直流转换器

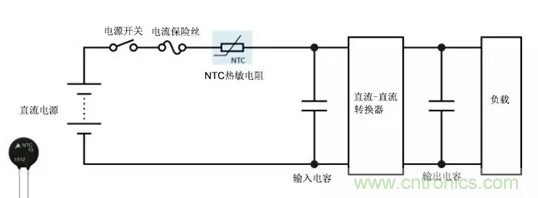

在简单的直流电源电路（例如直流-直流转换器）中，NTC热敏电阻可用作电源热敏电阻并有效地限制冲击电流，而输入和输出电容在电源打开时即可开始充电。NTC热敏电阻在通电后其电阻会大大降低，因此与使用固定电阻相比，其功率损耗更低。
逆变器
逆变器系统主要由转换器级、逆变器级和直流侧电容（平滑电容）组成，该电容放置在转换器级之后，如下所示。上电时，器件会通过冲击电流进行充电，而该冲击电流的峰值是（为直流侧电容充电的）稳定电流的若干倍。该冲击电流可能会对直流电容的使用寿命产生不利影响，或损坏半导体器件。为了防止冲击电流，我们需要连接NTC热敏电阻。

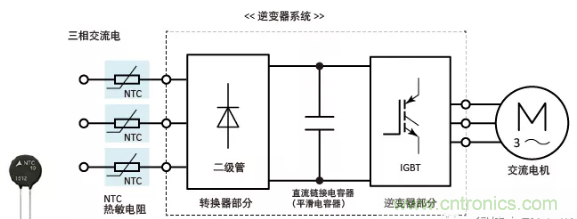

三相逆变器：

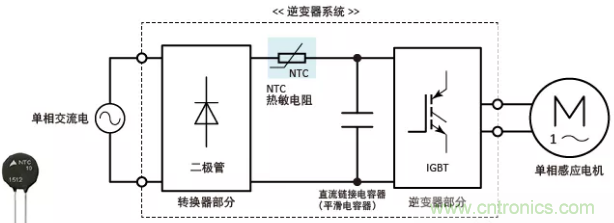

单相逆变器：
