【导读】随着工业生产的发展，温度测量与控制十分重要，温度参数的准确测量对输出品质、生产效率和安全可靠的运行至关重要。ADI拥有完善的测温/控温方案，从无源的电阻式温度检测器RTD、热电偶Thermocouple (TC)，到直接电流/电压模拟量输出、SPI/IIC数字接口输出的半导体温度传感器。
本文便由ADI代理商Excelpoint世健公司技术支持工程师Vincent Chen详细介绍了ADI公司广受欢迎的适用于工业接触式RTD测温的模拟前端AFE AD7124-4/8。

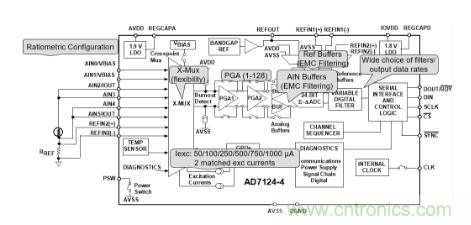

图1：AD7124-4/8内部框图
AD7124针对RTD测温而优化的丰富特性有以下几点：
1. 6种可编程匹配激励电流，从50 µA、100 µA、250 µA、500 µA、750 µA到1 mA
2. xMux可将两路恒流源，切至所需通道，灵活构成2/3/4线制PT100测温
3. 50 Hz/60 Hz同时抑制(25 SPS，40mS单周期建立，62dB rejection)
4. 模拟输入缓冲器AIN buffer，再加上8种PGA可编程增益，1-128 V/V，无需外部额外的调理电路
5. 比例式Ratiometric测量，消除激励电流源的精度和漂移等误差源。
ADI官网可以检索到测试验证过的实验室电路Circuit Note：《CN-0381, 采用低功耗、精密、24位Σ-Δ型ADC的全集成式4线RTD测量系统》；以及《CN0383, 采用低功耗、精密、24位Σ-Δ型ADC的全集成式3线RTD测量系统》。
采用两点校准和线性化，在−50℃至+200℃的温度范围内，3线系统的整体精度优于±1℃。在全功率模式、选择sinc4滤波器、输出数据速率为50 SPS的条件下，系统的典型无噪声码分辨率为17.9位；在低功耗模式、选择后置滤波器、输出数据速率为25 SPS的条件下，系统的典型无噪声码分辨率为16.8位。

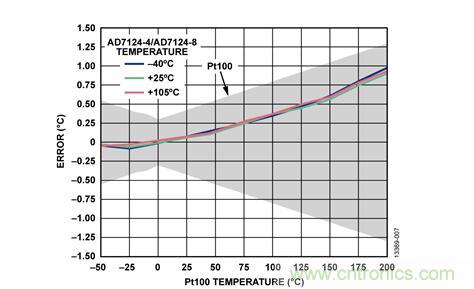

图2：温度精度测量（Sinc4滤波器、全功率模式、50 SPS，仅执行25℃一次性校准）
《模拟对话》解析了ADC前端R-C无源器件对测量精度的影响，详见ADI官网的《RTD比率式温度测量的模拟前端设计考虑》。
扫描二维码关注“ADI智库”，即刻查看《RTD比率式温度测量的模拟前端设计考虑》全文

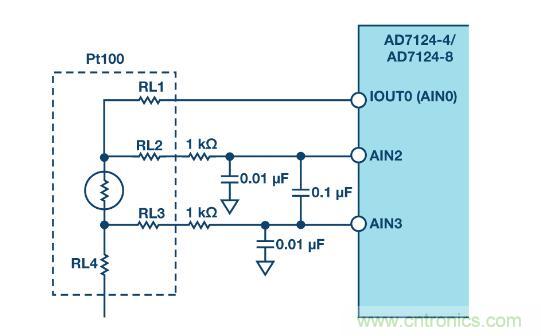

图3：使用AD7124进行RTD测量的模拟输入配置
一片AD7124-8最多可支持8路3线制RTD。若对EMC抗扰要求很高，建议改用右侧的接法，一阶无源滤波的R/C值，可以取大。此时一片AD7124-8，仅支持4路3线制RTD。

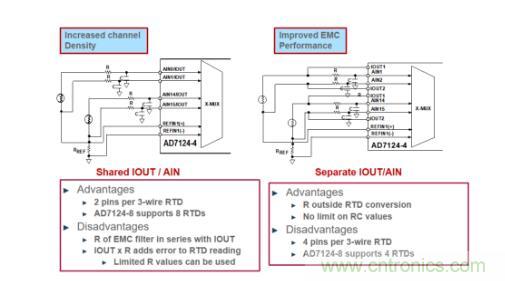

图4：三线制的两种接法，侧重于通道密度或者EMC性能
AD7124灵活的硬件配置，需配合同样灵活的软件配置，来最终实现。共计有8种独立设置（Channel Register不同于物理通道，甚至可以8/16路物理通道，采用同一套Config），每种设置包括以下四个寄存器：
配置寄存器 Config_N
滤波器寄存器 FILTER_N
失调寄存器 OFFSET_N
增益寄存器GAIN_N

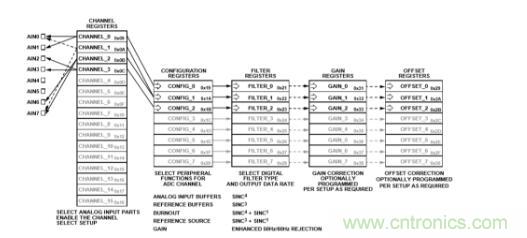

图5：差分和单端混合配置（使用多种公用设置）

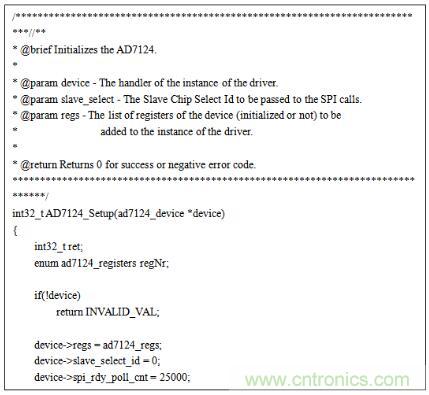

ADI官网提供non-os的驱动代码，一段典型的驱动初始化代码，如下：

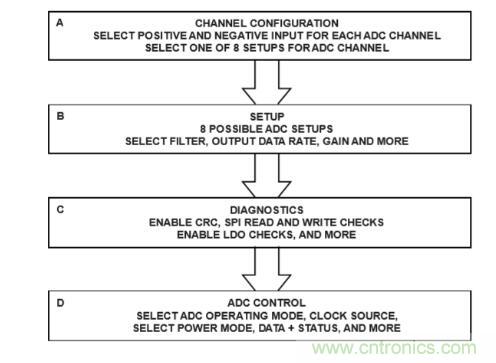

以下为建议ADC配置流程：
（来源：亚德诺半导体）
