如何提高数字电位器的带宽?

发布时间:2021-02-19 00:00:00 责任编辑:lina

【导读】数字电位器(digital pot或digipot)被广泛用于控制或调整电路参数。一般而言,由于数字电位器本身的带宽限制,它只能用于直流或低频应用。其典型的-3dB带宽在100kHz至几MHz内,具体与型号有关。试问要如何将信号带宽从10被提高到100倍。

在很多数字电位器应用中,电位器用于对信号进行微调,并不需要从0%到100%的满量程调整,例如:一次性工厂校准等。在这些例子中,数字电位器一般提供10%以下的调整范围。可以利用这一有限的调整范围来提高数字电位器的带宽。

典型的电位器电路配置如下图所示。这里,数字电位器用于改变信号的衰减量。R2为数字电位器,图中还标出了寄生电容(Cwiper)。该电容是所有数字电位器固有的,它限制了电路带宽。电位器在0至满量程之间摆动时,R1和R3用于限制由数字电位器引起的信号衰减。

如何提高数字电位器的带宽?

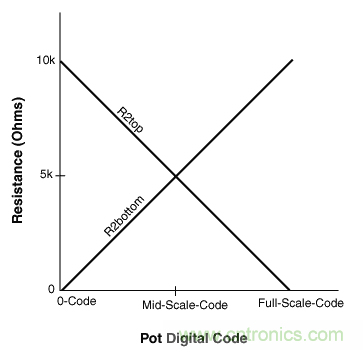

为计算电路的传输函数(VOUT/VIN),可以使用不同模式的电位器—参见下图。图中,R2被分成了R2top和R2bottom,其中,R2top是电位器触点以上的电阻,R2bottom是电位器触点以下的电阻。假设我们使用的电位器具有10kΩ的端到端电阻(忽略触点电阻的影响),R2top和R2bottom相对于数字编码的理想传输函数如第二张图所示。下面介绍了传输函数的两个端点和中点:
(1) 当电位器编码 = 0时,R2top = 10kΩ,R2bottom = 0kΩ
(2) 当电位器编码 = 中间位置时,R2top = R2bottom = 5kΩ
(3) 当电位器编码 = 满标位置时,R2top = 0kΩ,R2bottom = 10kΩ

如何提高数字电位器的带宽?

如何提高数字电位器的带宽?

从下图可以得出VOUT/VIN的直流传输函数:
(4) VOUT/VIN = (R3 + R2bottom)/(R1 + R2 + R3),其中R2 = R2top + R2bottom

如何提高数字电位器的带宽?

下面,让我们做一些假设:
假设R2 = 10kΩ (常用的数字电位器电阻值),如果希望把输入信号衰减到任意电平,例如,输入值的70% ±5% (输入值的65%到75%)。
然后,使用式(1)–(4),可以看到有65%到75%的调整范围,标称值(中间位置)为70%:
(5) R1 = 24.9kΩ并且R3 = 64.9kΩ
典型应用电路的带宽
利用式(5)的电阻值,假设Cwiper = 10pF,可以获得表1所列出的带宽。实际触点电容在3pF在80pF范围内,与触点电阻、步长数、所采用的IC工艺以及电位器体系结构等因素有关。3V至5V供电、32至256步长的10kΩ电位器的典型电容值为3pF–10pF。

注意,以上分析基于的假设是:触点电容与电位器电阻并联,由此限制电位器的带宽。这种方法是最直接的电位器使用方式,如果采用更复杂的电位器配置,可能会进一步限制带宽。因此,下面对提高带宽的讨论非常有用,即使实际得到的带宽没有达到预期目的。

表1. 图1电路的带宽,采用式5电阻
Condition                       Cwiper = 10pF*
-0.1dB bandwidth        -0.5dB bandwidth        -3dB Bandwidth
Pot at 0 Code             106kHz        245kHz        702kHz
Pot at Mid Scale         115kHz        265kHz        760kHz
Pot at Full Scale         130kHz        296kHz        852kHz
*注意,带宽与触点电容成反比。例如,采用3pF Cwiper,带宽频率将提高3.3倍(即,10/3)。

对于视频等应用,这些带宽还是过低。

提高电路带宽

使用低电阻电位器
一种提高电路带宽最明显的方法是选择具有较低阻值的数字电位器,例如,1kΩ电位器,按比例调整R1和R2 (1kΩ电位器与10kΩ电位器相比,阻值减小10倍)。然而,低阻值数字电位器(1kΩ)一般占用较大的裸片面积,意味着较高的成本和较大的封装尺寸,出于这一原因,1kΩ电位器的实际应用非常有限。

如果某一电位器能够满足设计要求,上面提到的10kΩ电位器的带宽会随着电阻的减小而线性提高,例如,提高10倍(假设杂散触点电容没有变化)。

例如,使用1kΩ电位器,设置R1 = 2.49kΩ, R3 = 6.49kΩ,触点电容为10pF,电位器设在中间位置,可以获得1.15MHz的-0.1dB带宽,以及7.6MHz的-3dB带宽。这要比表1所列出的带宽提高10倍。

使用10kΩ电位器,改变电路拓扑

使用高精度电位器,限制编码范围
与1kΩ电位器相比,选择5kΩ和10kΩ电位器可能是更好的方案–可以获得更小封装的电位器,从中可以选择易失或非易失存储器,也有更多的数字接口选择(up/down、I²C、SPI™)以及调整步长(32、64、128、256等)。

出于这一原因,下面的设计实例选择了具有10kΩ端到端电阻的电位器。
假设由于成本、体积、接口以及电位器调整步长等因素的限制,需要使用10kΩ端到端电阻电位器,这种情况下如何提高图1电路的带宽呢?

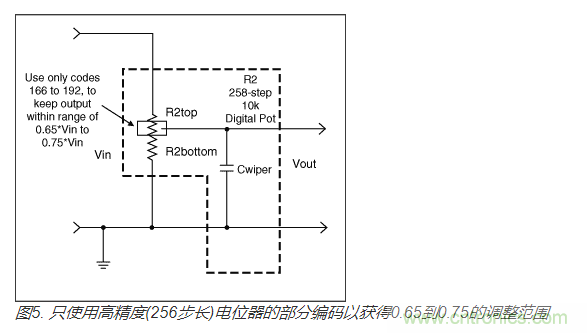

提高带宽的一种方法是去掉电阻R1和R3,使用步长数多于图1电路要求的电位器。例如,32步长电位器获得10%的调整范围,按照上述介绍,可以选择替换这一步长的电位器,而使用256步长电位器,去掉R4和R6,限制电位器的调整范围在达到要求衰减的编码之内—我们继续上面的设计目标,65%到75%。这种方法在图5给出了解释。所使用的编码是从0.65 × 256 ( = 166.4,使用166)到编码0.75 × 256 ( = 192)。这个例子中使用了一个256步长的电位器;由于有限的编码将可用步长数限制在26 (即,10%的调整范围,仅用了256步长的10%)。26步长可用范围对应于上例中的32步长范围。

如何提高数字电位器的带宽?

与32步长的电位器相比,这一方法的一个缺点是:256步长电位器的成本要高得多,可以选择的电位器封装尺寸较大(额外的精度需要额外的开关—例如,256步长和32步长相比,需要占用额外的裸片面积,而且,这些开关并不利于改善Cwiper)。假设Cwiper为30pF,VOUT/VIN = 0.70—在调整范围的中点,图5电路有384kHz的-0.1dB带宽,879kHz的-0.5dB带宽,2.52MHz的-3dB带宽。与表1结果相比,带宽提高了3倍。

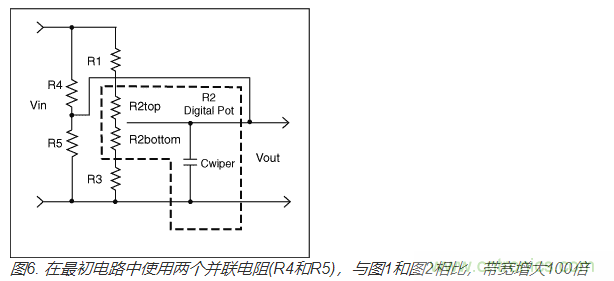

一种成本更低、性能更好的方案是在图1电路中加入一些分立电阻,如图6所示。

如何提高数字电位器的带宽?

使用并联电阻降低电路阻抗

图6中的电路在图1基础上增加了并联电阻(注意,使用了图2中引入的数字电位器模型)。并联电阻降低了电路阻抗(从而提高了带宽),通过设置电路增益,限制由数字电位器在0编码到满标编码之间摆动时导致的衰减,可以达到双重目的。

设置电位器电路增益,使用并联器件限制其调整范围(R4和R5,而不是简单使用串联器件R1、R2和R3),电路带宽优于图1带宽。


还需要注意,电阻R1、R2和R3还会影响电路增益,但是由于其串联电阻要比R4和R5大得多,这种影响非常小。

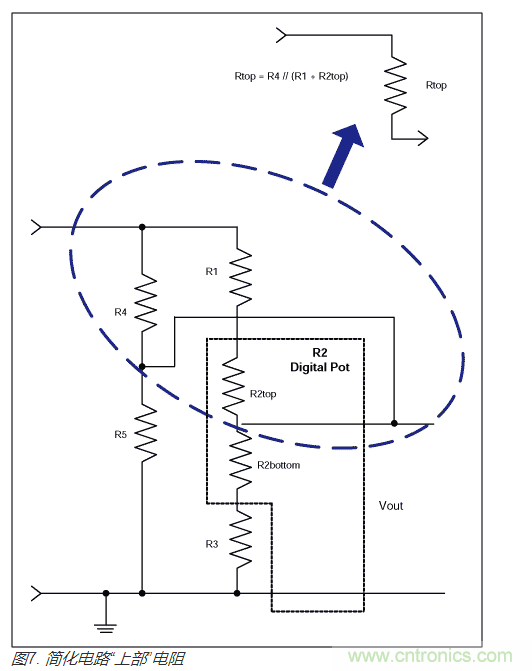

可以通过几个简单的示例来说明R4和R5对图6电路的影响。在图7中,电路上部的电阻采用了图中方程给出的电阻组合值。注意,由于R4是与R1和R2top并联,它降低了电路阻抗。

如何提高数字电位器的带宽?

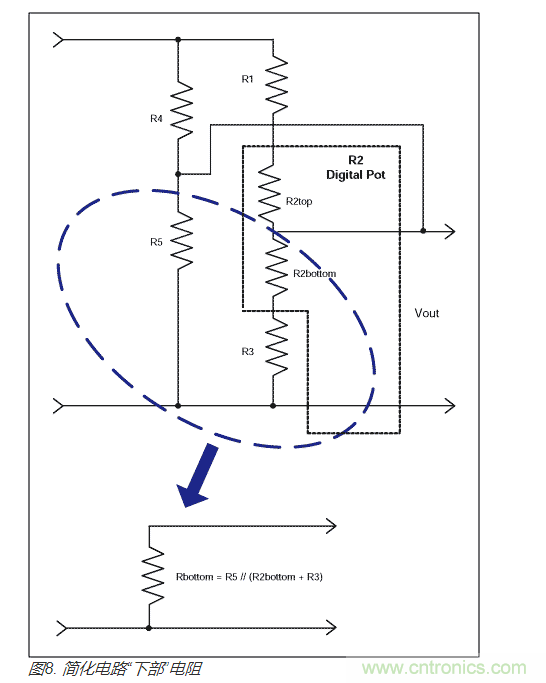

在图8中,电路下部的电阻采用了图中方程给出的电阻组合值。注意,由于R5与R3和R2bottom并联,它也降低了电路阻抗。正是较低的电路阻抗使得带宽大大体高,达到设计目标的要求。

如何提高数字电位器的带宽?

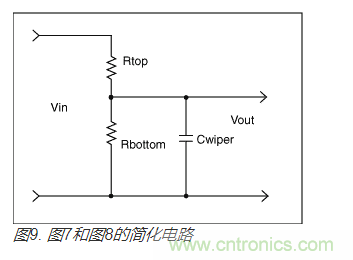

图9结合了前面图中的简化示例,给出了VOUT/VIN传输函数。从该图中可以清楚看到,通过降低电路阻抗(Rtop小于R1 + R2top,Rbottom小于R2bottom + R3),提高了电路带宽。

如何提高数字电位器的带宽?

实际值
实际设置R1、R3、R4和R5的阻值,可以对比图1电路得到的带宽,从而确定R4和R5对电路性能的影响。
使用图9中的方程,可以得出R1、R3、R4和R5的阻值,然后计算最终带宽。

使用表格,可以找到满足图9方程的元件值:
(6) R1 = 3.48kΩ、R2 = 10kΩ、R3 = 4.53kΩ、R4 = 1kΩ和R5 = 2.8kΩ
采用这些元件值得出了表2列出的带宽。注意,这些结果比图1电路改善100倍,其数据列在表1中
如何提高数字电位器的带宽?
