【导读】Mobile High-Definition Link (MHL) 移动终端高清影音标准接口，是一种连接便携式消费电子装置的影音标准接口，MHL 仅使用一条信号电缆，通过标准 HDMI 输入接口即可呈现于高清电视上。它运用了现有的 Micro USB接口，不论是手机、数码相机、数字摄影机和便携式多媒体播放器， 皆可将完整的媒体内容直接传输到电视上且不损伤影片高分辨率的效果。
什么是MHL接口？
Mobile High-Definition Link (MHL) 移动终端高清影音标准接口，是一种连接便携式消费电子装置的影音标准接口，MHL 仅使用一条信号电缆，通过标准 HDMI 输入接口即可呈现于高清电视上。它运用了现有的 Micro USB接口，不论是手机、数码相机、数字摄影机和便携式多媒体播放器， 皆可将完整的媒体内容直接传输到电视上且不损伤影片高分辨率的效果。

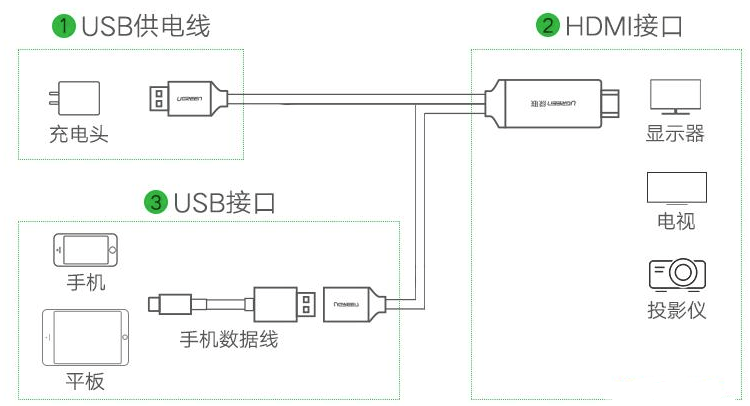

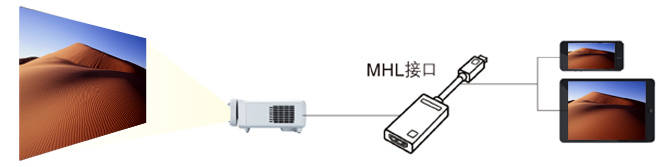

说简单点这个就是HDMI接口的增强型。兼容HDMI接口，越来越多的显示器或投影仪支持MHL接口。

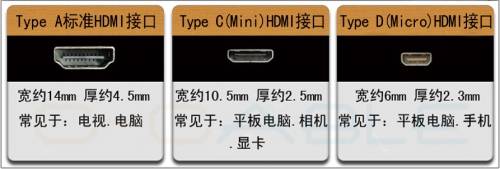

三种常见的HDMI接口对比。Type A、C 、D的针脚数量和定义都相同，只是排序不同而已。Type B接口比较少见。

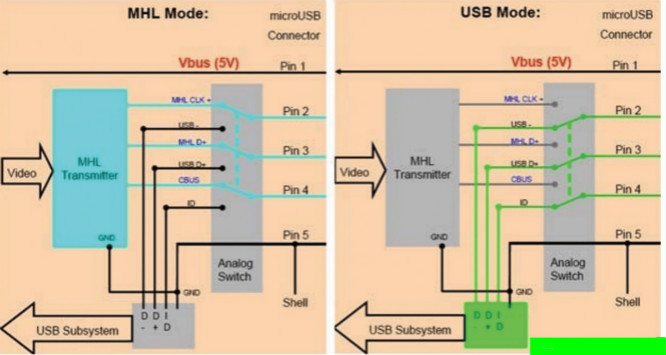

MHL的信号转换原理流程
MHL有一个优势是它能够传输所有各种格式的信号。手机与电视大不同在于它能够支持多种媒体格式，包括 MPEG4、H.264、AVI、Quicktime、Windows Media甚至是 RM/RMVB。MHL让电视省去了解压缩的环节，视频质量不会受到损失。

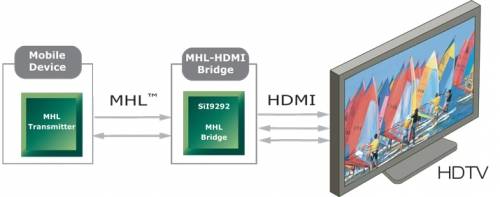

一套行之有效的MHL方案至少应包括两个部分：MHL Source和MHL Sink。MHL Source里面包含MHL发送IC（MHL Transmitters），是一个负责单一信号流的数字多媒体传送器，将影音数据转换成MHL数据流，通常安装在手机等移动终端内；MHL Sink内含MHL桥接IC（MHL Bridges），负责将M H L数据流还原成电视机能够“理解”的标准HDMI信号。
MHL接口静电保护方案包括三个部分

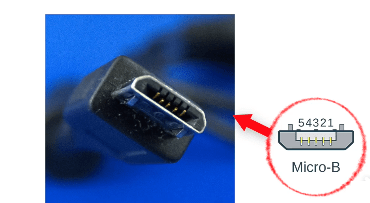

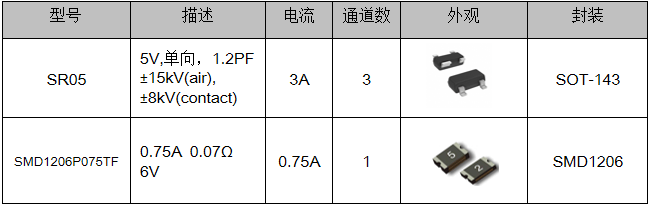

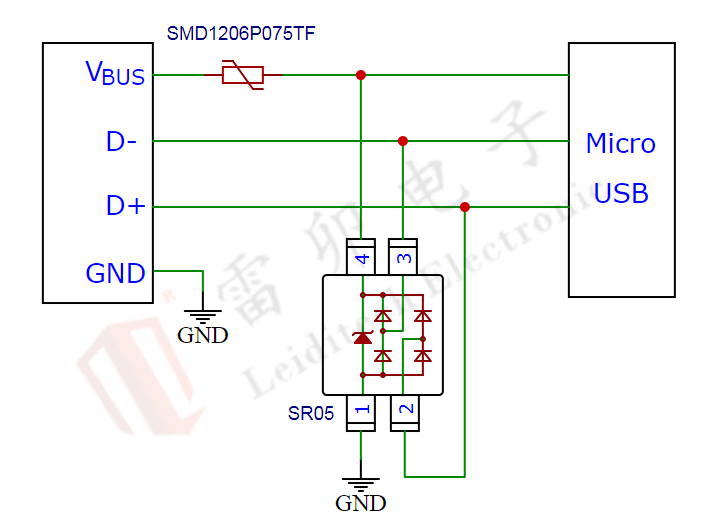

Micro USB静电保护方案
方案优点：USB提供500Mbps的传输速度，本方案采用单颗器件防护,节约空间，保证信号完整性，满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV
如对Vbus有过流要求，需配PTC保护。

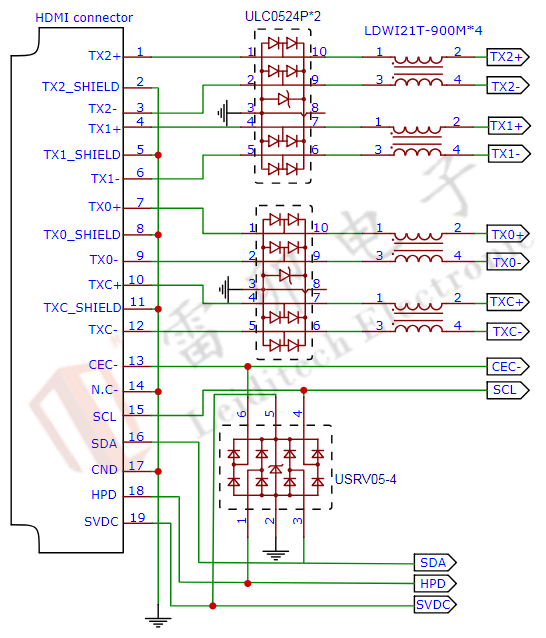

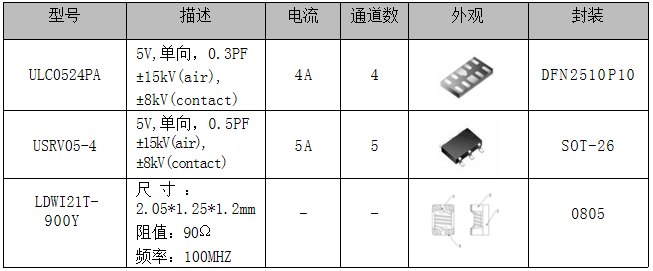

标准HDMI接口防静电方案

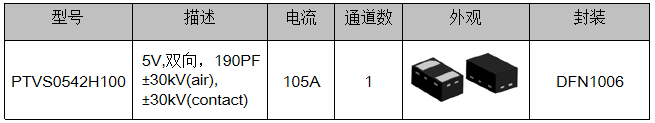

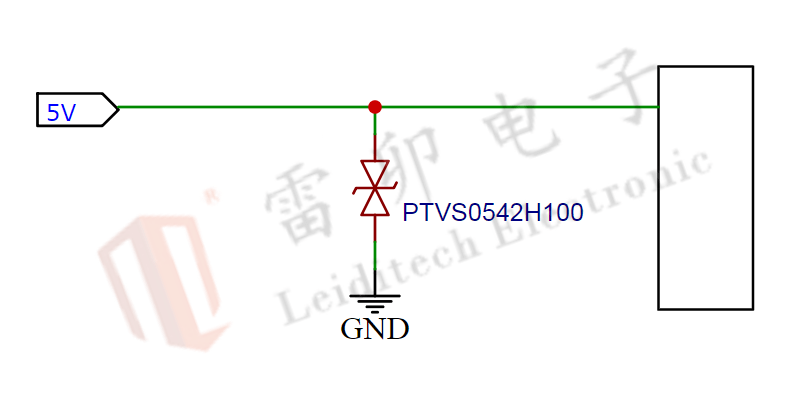

标准USB供电5V静电保护方案
方案优点：用于满足电源接口的静电保护，满足IEC61000-4-2，等级4，接触放电8KV，空气放电15KV。
来源：雷卯电子
