莱迪思CrossLink™-NX FPGA拥有丰富的特性，可加速实现高速和低速接口。本文（系列博文的第二篇）描述了使用CrossLink-NX FPGA连接基于SPI的外部组件。第一篇博文介绍了使用两个时钟域实现SPI接口。本文将介绍使用单个时钟域实现连接ADC（亚德诺半导体公司的 ADC AD7476）的SPI接口。两个案例中呈现了两种截然不同的实现接口的方法。
一个时钟域的实现方案（dac_1c）

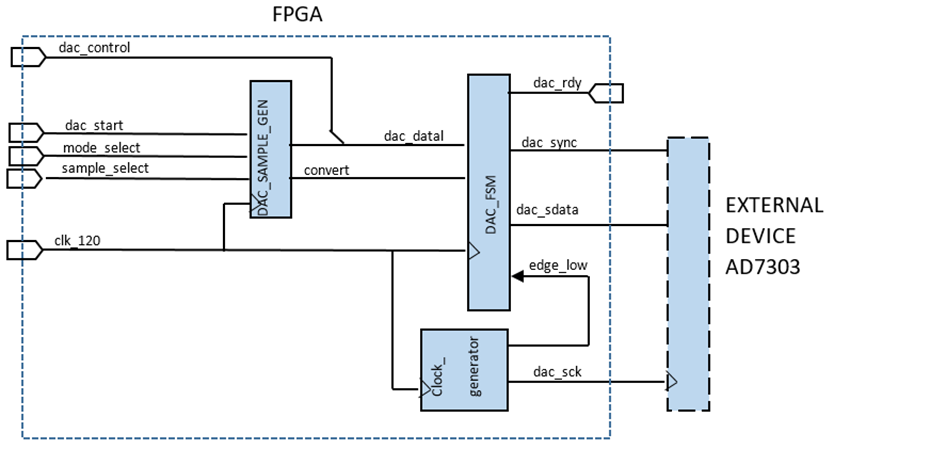

单个时钟SPI接口方案的实现如图1所示。
图1：单个时钟域SPI接口的实现
单个时钟域SPI实现的思路与两个时钟域非常相似。这里为了便于演示没有使用PLL。同时，也不需要sync_stage模块。由于是单个时钟，需要clock_generator来生成dac_sck所需的时钟下降沿条件，dac_sck则用作状态机dac_fsm的触发条件。
clock_generator模块

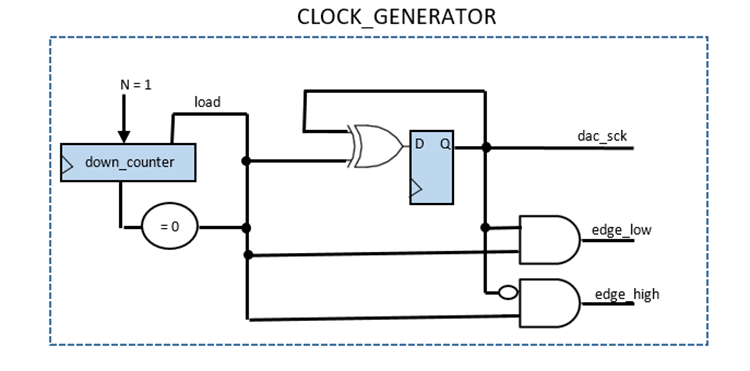

图2所示的clock_generator模块产生时钟信号dac_clk以及显示dac_sck的下降沿。图 3 显示了 dac_sclk 和 edge_low 的关系。
图2：clock_generator模块框图

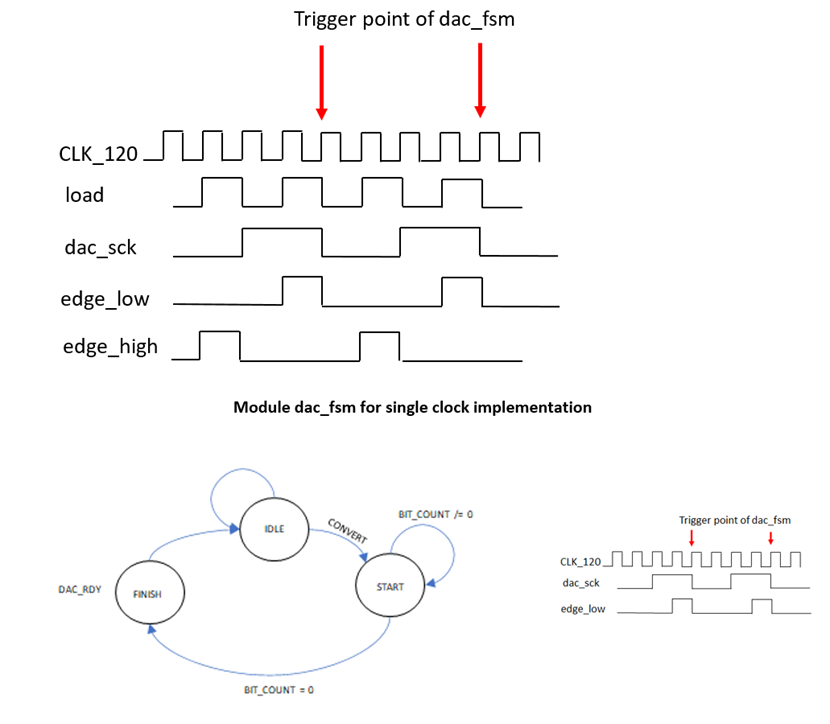

图3：单个时钟域dac_fsm状态机的控制结构
在转换信号被识别后，bit_count计数器加载值15。每当edge_low生效时，串行数据在时钟信号CLK_120的上升沿输出到dac_sdata上。传输16个数据位后，dac_fsm de再次发出就绪信号并等待下一个转换信号。
约束单个时钟域解决方案的设计
1. 约束时钟CLK_120
2. 约束dac_clk
连接到dac_sck端口的时钟信号由clock_generator生成。CLK_120和dac_sck之间的关系为4分频。
3. 约束DAC输入/FPGA输出

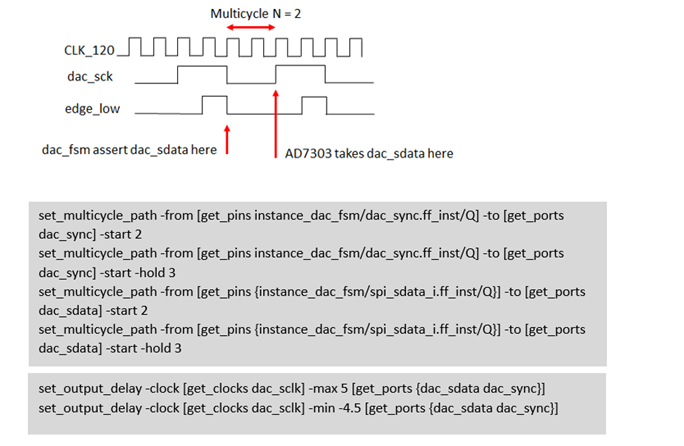

时间值t4、t5和t6描述了外部模块的setup/hold要求。这些要求使用set_output_delay约束进行描述。由于是单时钟域，因此需要多周期约束。
运行单个时钟域解决方案的时序分析

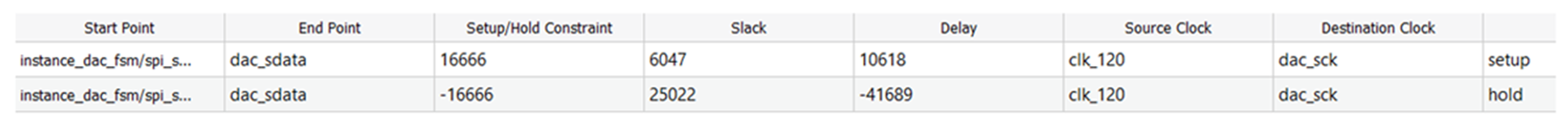

正如预期那样，时序分析报告在dac_sdata输出信号上显示出了相同的性能数据。
总结
单个时钟域的方法使用了单个时钟分配网络，由于不需要同步阶段与高级功能通信，因而具有设计上的优势。
