莱迪思CrossLink™-NX FPGA拥有丰富的特性，可加速实现高速和低速接口。本文（系列博文的第一篇）描述了使用CrossLink-NX FPGA连接基于SPI的外部组件。第一篇博文介绍了使用两个时钟域实现连接DAC（亚德诺半导体公司的AD7303 DAC）的SPI接口。第二篇博文将介绍使用单个时钟域实现连接ADC（亚德诺半导体公司的 ADC AD7476）的SPI接口。两个案例中呈现了两种截然不同的实现接口的方法。
两个时钟域的实现方案（dac_2c）
亚德诺半导体公司（ADI）的AD7303模块用作外部DAC。图1显示了接口的时序图和时序参数。在本例中，SCLK频率为30 MHz。时序参数t4、t5和t6在时序约束规范时尤其需要关注，它们将在set_output_delay约束中使用。
图1：时序图和时序特征

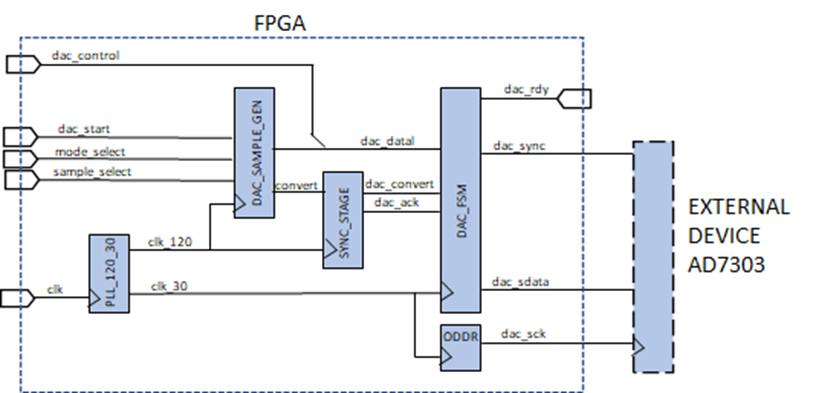

两个时钟域解决方案的实现如图2所示。
图2：两个时钟域SPI接口的实现
使用的参数：
输入时钟频率：100 MHZ
内部时钟CLK_120频率：120 MHZ
内部时钟CLK_30频率：30 MHZ
生成的时钟dac_sck：30 MHZ
PLL_120_30
PLL从外部时钟CLK（100 MHz）生成两个内部相位同步时钟CLK_120和CLK_30。
dac_sample_gen模块

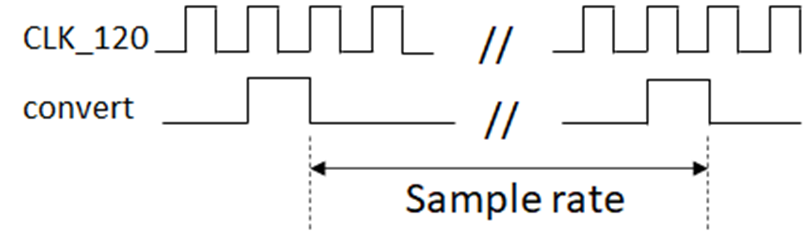

dac_sample_gen模块为dac_fsm生成采样信号（转换）。采样信号开始向DAC传输数字数据。采样率通过sample_select [1:0]信号设置，如表1所示。dac_sample_gen的框图如图3所示。

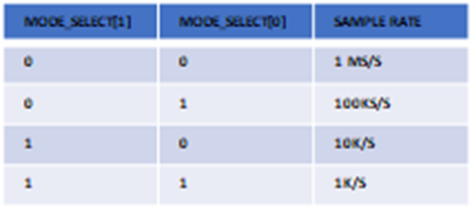

表1：采样率设置

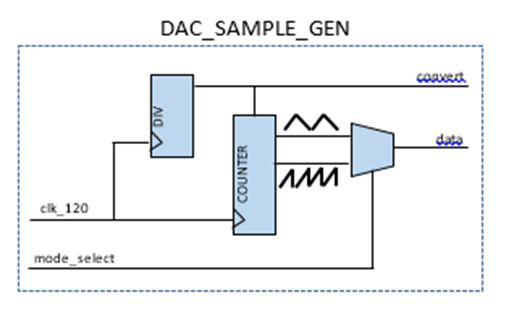

图3：dac_sample_gen的框图
mode_select控制信号控制方波信号或三角波信号的生成，作为DAC的输入数据。
sync_stage模块

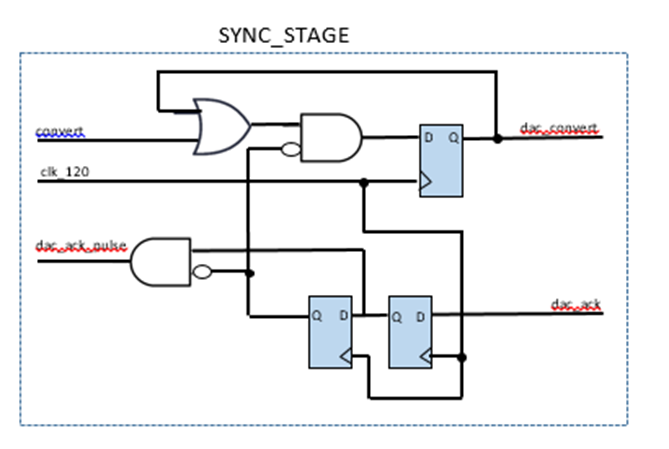

dac_sample_gen模块与CLK_120一起工作。控制单元dac_fsm是CLK_30域的一部分。sync_stage模块将转换信号从CLK_120域传输到CLK_30域。来自dac_fsm的相应信号从CLK_30域传输到CLK_120。sync_stage的框图如图4所示。
图4：sync_stage的框图
dac_fsm模块用于双时钟实现方案
dac_fsm模块控制生成传输到DAC的控制/数据信号。为了遵循图1给出的t4、t5和t6的值，dac_fsm在CLK_30的下降沿工作。Dac_fsm作为状态机实现。

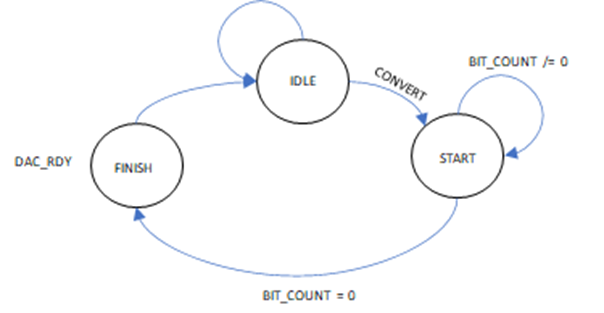

图5：控制结构dac_fsm状态机转换信号被识别后，bit_count计数器加载值15。串行数据在时钟信号CLK_30的下降沿输出到dac_sdata上。传输16位数据后，dac_fsm再次发出就绪信号并等待下一个转换信号。
约束两个时钟域解决方案的设计
1. 约束时钟CLK
2. 约束时钟CLK_120和CLK_30
无需明确定义CLK_120和CLK_30这两个时钟信号，因为它们会由设计软件自动定义。这两个时钟也称为自动生成时钟。
3. 约束dac_clk
连接到端口dac_sck的时钟信号是内部时钟CLK_30的副本。该信号被外部DAC解读为时钟。因此，该信号也必须被定义为时钟，便于正确描述t4、t5和t6的时间要求。该时钟即所谓的手动生成时钟。
4. 约束DAS输入/FPGA输出
时间值t4、t5和t6描述了外部模块的setup/hold要求。这些要求使用 set_output_delay约束进行描述。
运行两个时钟域解决方案的时序分析

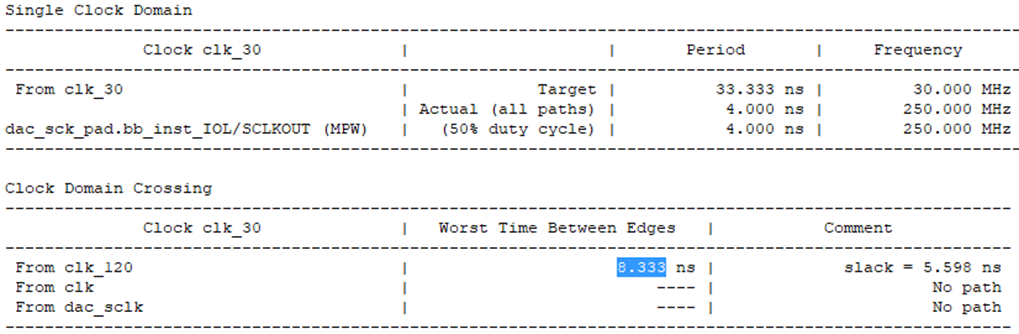

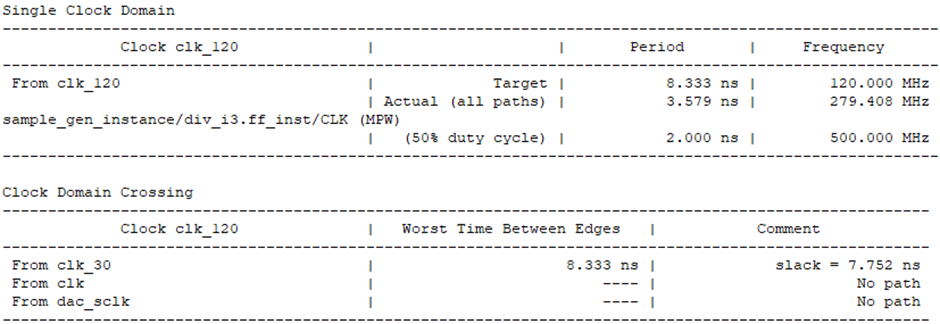

时序分析报告显示了两个时钟信号CLK_120和CLK_30之间的关系。
注意CLK_120和CLK_30的跨时钟域参数，反之亦然。这正是我们所期望的。
对输出信号dac_sync和dac_sdata的分析展示了基于set_output_delay约束实现的setup slack和hold slack。
总结总之，两个时钟域提供了一些功耗方面的优势，因为设计的一部分以较低的速度运行。此外，时序约束也很容易指定。该项目（dac_2c）可在LEC2索取。
