【导读】交错式反相电荷泵（Interleaved Inverting Charge Pump）是一种基于多相并联拓扑的高效电源转换技术。通过相位交错控制策略，可显著降低输入/输出电流纹波，提升系统功率密度，适用于对电磁干扰（EMI）和效率要求严苛的场景。
一、技术概述
交错式反相电荷泵（Interleaved Inverting Charge Pump）是一种基于多相并联拓扑的高效电源转换技术。通过相位交错控制策略，可显著降低输入/输出电流纹波，提升系统功率密度，适用于对电磁干扰（EMI）和效率要求严苛的场景。其核心优势在于：
纹波抵消：多相电流叠加实现纹波相互抵消
热分布优化：功率损耗均匀分布在多个相位单元
动态响应提升：多相位协同工作缩短响应时间
二、分类与规格要素

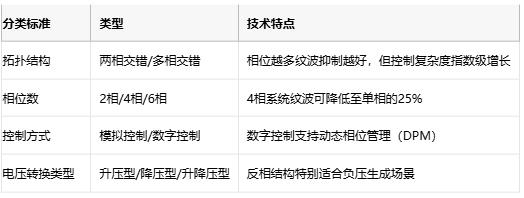

1. 分类维度

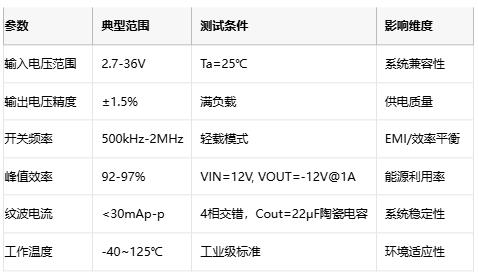

2. 关键规格参数
三、应用场景与设计要点
1. 典型应用场景
2. 设计注意事项
● 电磁兼容设计：多相交错虽可降低传导EMI，但需注意高频辐射干扰
● 推荐措施：采用0402封装磁珠（如Murata BLM18PG系列）配合三明治PCB叠层
● 热管理策略：
T_j = T_a + (P_{loss} × θ_{JA})
当使用QFN-16（3×3mm）封装时，θJA典型值为45℃/W，需控制单相功耗<0.8W
● 电容选型：
● 输入电容：低ESR陶瓷电容（X7R/X5R介质）
● 输出电容：建议并联10μF+100nF组合抑制高频噪声
四、成本与选型指南
1. BOM成本构成（以4相交错系统为例）

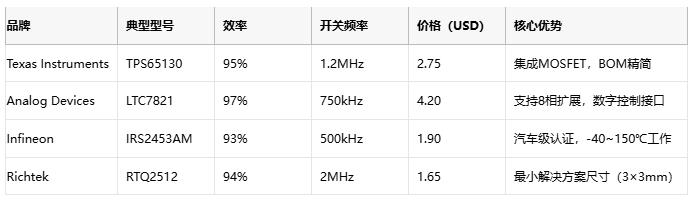

2. 主流原厂方案对比
五、技术发展趋势
GaN器件集成：采用GaN FET可将开关频率提升至5MHz以上，效率突破98%
智能相位管理：基于ML算法的动态相位控制技术，实现效率-纹波自适应优化
3D封装技术：将电容/电感集成于封装内部，功率密度可达300W/in³
结语
随着新能源汽车800V平台和智能穿戴设备的快速发展，交错式反相电荷泵凭借其独特的性能优势，正在从辅助电源向核心功率转换部件演进。设计人员需在拓扑选择、热设计和成本控制之间取得最佳平衡，以满足日益严苛的行业需求。
