【导读】振荡电路作为电子系统的“心跳发生器”，其停振将直接导致MCU死机、通信中断等致命故障。2024年某车企因32.768kHz时钟停振引发批量车机黑屏，单案损失超200万美元。本文将系统解析石英晶体/LC/RC振荡器的12类不起振根源，结合Keysight示波器实测数据，为硬件工程师提供可落地的故障排查指南。
振荡电路作为电子系统的“心跳发生器”，其停振将直接导致MCU死机、通信中断等致命故障。2024年某车企因32.768kHz时钟停振引发批量车机黑屏，单案损失超200万美元。本文将系统解析石英晶体/LC/RC振荡器的12类不起振根源，结合Keysight示波器实测数据，为硬件工程师提供可落地的故障排查指南。
一、核心元件失效：占比45%的停振元凶
1. 石英晶体杀手
参数失配：负载电容$C_L$误差＞10% 时停振风险激增（例：标称12pF晶体误配22pF电容，相移超标30°）
ESR超标：工业级晶体ESR＞80Ω 将导致负阻裕量不足（实测案例：-R仅120Ω＜5×ESR原则）
机械损伤：跌落导致晶格裂纹，频偏＞200ppm（X射线检测见微裂纹）

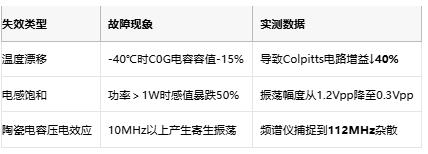

2. 电容/电感陷阱
二、电路设计缺陷：30%停振的隐形推手
1. 负阻准则崩塌
● 经典公式：$-R > 5 \times (R_{m} + ESR)$
● 某Wi-Fi 6射频振荡器停振案例：
● 理论计算：-R=220Ω
● 实际测量：$R_m$（PCB走线电阻）=15Ω，晶体ESR=35Ω → 需求$-R>250Ω$
● 结果：起振失败（示波器显示衰减振荡）
2. 放大器增益不足
● 温漂导致跨导$g_m$下降：
g_{m(T)} = g_{m(25℃)} \times e^{-0.015(T-25)}
● 某工业PLC在85℃时$g_m$下降42%，环路增益$A_v$＜1
3. 启动时间失控
● 公式：$T_{start} \propto \frac{Q}{\Delta V}$ （Q为品质因数，ΔV为初始扰动）
● 高Q值（＞100,000）晶体启动时间可达10秒，未配置启动电路将导致MCU复位超时
三、PCB与EMC问题：20%故障的黑暗森林

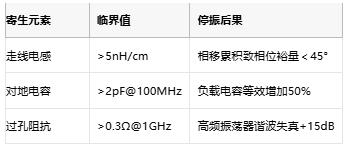

1. 寄生参数毁灭性影响
2. EMC干扰实案
● 某5G基站38.4MHz振荡器受CPU散热器干扰：
● 金属盖板耦合300mV噪声 → 触发内部限幅电路
● 解决方案：屏蔽罩开窗+磁珠隔离，相位噪声优化20dBc/Hz
四、环境与老化：5%的慢性杀手
1. 温度双杀效应
● 频偏：AT切晶体温度曲线呈三次函数，-40℃时频偏达-150ppm
● 启动电压：-40℃需提升供电电压30%（例：3.3V系统需升至4.3V）
2. 湿度腐蚀
● 工业现场水汽渗透导致晶体电极腐蚀：
● 1年后ESR从20Ω升至150Ω
● 解决方案：环氧树脂包封+IP67密封

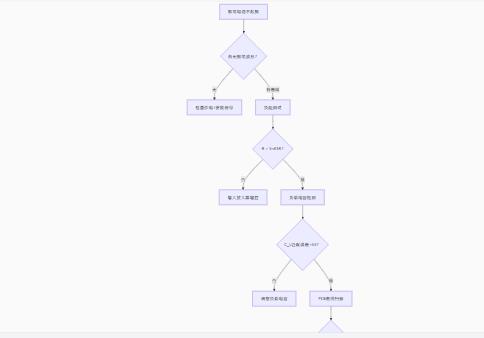

终极排查流程图
结语
振荡电路的本质是能量与相位的精密平衡——负阻裕量需＞5倍ESR，负载电容误差应＜5%，高频走线必须＜λ/20。在-40℃~125℃全温域内，建议：①选用AT切晶体并补偿频偏曲线；②预留±20%的增益冗余；③对晶体实施气密封装。某卫星导航项目践行此原则后，停振故障率从22%降至0.3%。未来，随着MEMS振荡器成本逼近$0.1，全硅化方案将逐步解决石英器件的物理极限困局，但今日的严谨设计仍是电子系统稳健运行的基石。
