【导读】隔离式栅极驱动器作为电力电子系统的核心接口器件，通过电气隔离技术将控制信号（低压域）与功率开关（高压域）安全耦合。其核心原理是利用电容隔离（如TI的SiO₂介质层）、磁隔离（变压器耦合）或光隔离（光电耦合器）构建绝缘屏障，阻断高达10kV的瞬态高压冲击，同时传递精确的PWM驱动信号。在SiC/GaN等第三代半导体普及的背景下，其价值已从基础“信号中转站”升级为高频开关稳定器与系统安全守护者。
隔离式栅极驱动器作为电力电子系统的核心接口器件，通过电气隔离技术将控制信号（低压域）与功率开关（高压域）安全耦合。其核心原理是利用电容隔离（如TI的SiO₂介质层）、磁隔离（变压器耦合）或光隔离（光电耦合器）构建绝缘屏障，阻断高达10kV的瞬态高压冲击，同时传递精确的PWM驱动信号。在SiC/GaN等第三代半导体普及的背景下，其价值已从基础“信号中转站”升级为高频开关稳定器与系统安全守护者。
一、核心原理与技术演进
1. 隔离机制与信号传输
●电容隔离：在单芯片内集成SiO₂介质层（厚度＜20μm），通过电场变化传递信号，支持＞100kV/μs CMTI（共模瞬态抗扰度），代表型号如TI UCC53x0系列15；
●磁隔离：利用微型变压器传递能量，抗磁场干扰性强，但带宽受限（＜1MHz），适用于工业电机驱动；
●光隔离：通过LED-光电探测器转换信号，成本低但延迟高达500ns，逐步被数字隔离替代。
2. 技术演进四阶段
●基础隔离（2010年前）：满足1.5kVRMS隔离电压，传播延迟＞100ns（如光耦驱动器）；
●高速化（2015-2020）：TI UCC21520将延迟压缩至25ns，支持4A峰值电流5；
●智能集成（2020-2025）：集成DESAT保护、米勒钳位（如ST DCP0606Y），故障响应＜200ns8；
●宽禁带适配（2025-）：ROHM BM6GD11BFJ-LB支持2MHz开关频率与150V/ns CMTI，专为GaN HEMT优化4。
二、关键参数与应用场景强关联

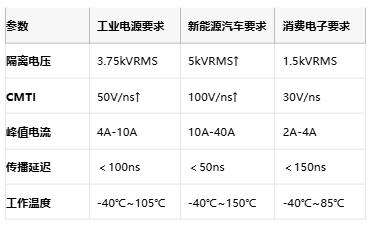

1. 核心参数定义性能边界
2. 场景化技术需求拆解
●电动汽车电驱：需支持150℃结温与40A峰值电流（如TI UCC21732-Q1），同时集成电流传感与DESAT保护8；
●光伏逆变器：要求100V/ns↑ CMTI以抑制SiC开关噪声，ROHM BM6GD11BFJ-LB通过多层屏蔽设计实现4；
●便携发电站：MPS MP188xx系列以5kVRMS隔离电压+宽偏置范围（6.5V-30V），保障双向充放电安全2。
三、头部原厂全维竞争力对比

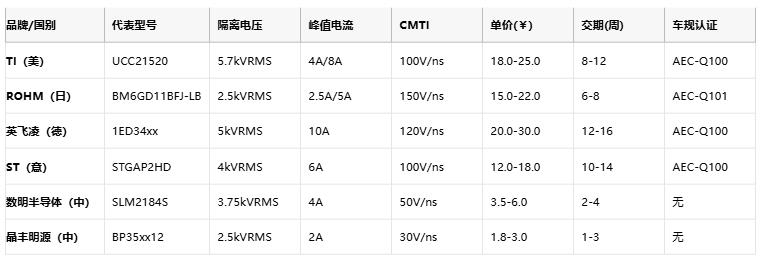

国际与国产隔离栅极驱动器性能与商业化能力矩阵
数据来源：厂商Datasheet（2025）、贸泽电子1k pcs报价；国产价格仅为进口30%-50%
供应链韧性分析：
●国际厂商：车规级产品交期＞8周，缺货期溢价超50%，但支持-40℃~150℃全温域运行；
●国产厂商：消费级交期＜4周，但车规认证覆盖率＜10%，高频性能落后1-2代49。
四、选型策略与设计指南
1. 四维决策模型
●安全冗余：工作电压≤80%隔离耐压值（如600V系统选1.2kVRMS↑），车载应用需AEC-Q100认证；
●动态性能：SiC/GaN场景要求CMTI＞100V/ns，延迟＜50ns，避免开关误触发；
●热管理适配：10A驱动电流需≥25mm²铜箔散热，QFN封装较SOIC热阻降低40%；
●成本杠杆：工业设备优选数明SLM2184S（￥6.0），消费电子用晶丰BP35xx12（￥3.0）。
2. 典型设计陷阱规避
●CMTI不足：普通光耦在50V/ns噪声下误触发率＞30%，需选用电容/磁隔离器件；
●米勒效应失控：未集成米勒钳位的驱动器在IGBT关断时易误导通，STGAP2HD通过内部钳位电压消除此风险10；
●地弹干扰：双通道驱动需独立接地回路，TI TIDA-00446参考设计采用星型接地+陶瓷电容解耦10。
五、未来趋势与国产化路径
1. 技术演进三极突破
●更高频：GaN驱动需求推动开关频率向5MHz演进，倒逼隔离层薄化（SiO₂厚度＜10μm）；
●更智能：集成在线健康监测（如结温推算、老化预测），英飞凌1ED34xx支持实时故障诊断3；
●更强集成：“驱动器+DC/DC+保护”单芯片化，TI UCC21750集成传感功能，元件数减少60%8。
2. 国产替代攻坚方向
●材料突破：研发高耐压聚酰亚胺隔离膜，替代进口SiO₂介质；
●认证体系：联合宁德时代等车企共建AEC-Q100测试平台，缩短认证周期至6个月；
●生态绑定：数明半导体与中车合作开发轨道交通专用驱动器，2025年量产耐压6.5kVRMS型号9。
●延伸挑战：全球GaN隔离驱动市场2025-2031年CAGR达29.7%6，但国产份额不足5%，破局需打通“衬底-设计-认证”全链条。
结语：安全与能效的双重进化
隔离式栅极驱动器的竞争本质是绝缘可靠性、开关速度与系统集成度的三维博弈。国际巨头凭借车规认证与高频性能垄断高端市场，而国产厂商以50%成本优势与4周交付韧性在消费与工业领域快速替代。未来胜负手在于能否在2027年前突破 “150V/ns CMTI+车规认证+10A驱动” 技术铁三角——这将是改写全球功率半导体格局的关键一役。
