【导读】在当今追求精密频率控制的电子系统中，可变/微调电容已从简单的辅助元件跃升为射频前端和高精度电路的关键“调谐大师”。这类元件通过动态调整电容值，使电路能够在复杂环境变化中保持最佳工作状态。根据Verified Market Reports数据，2022年全球可变电容市场规模已达7.6亿美元，预计2030年将增长至11.2亿美元，年均复合增长率达5.3%。这一增长主要由5G通信、物联网和新能源汽车等创新应用驱动，它们对电路自适应能力提出了前所未有的高要求。
1 引言：电子系统的“调谐大师”
在当今追求精密频率控制的电子系统中，可变/微调电容已从简单的辅助元件跃升为射频前端和高精度电路的关键“调谐大师”。这类元件通过动态调整电容值，使电路能够在复杂环境变化中保持最佳工作状态。根据Verified Market Reports数据，2022年全球可变电容市场规模已达7.6亿美元，预计2030年将增长至11.2亿美元，年均复合增长率达5.3%。这一增长主要由5G通信、物联网和新能源汽车等创新应用驱动，它们对电路自适应能力提出了前所未有的高要求。
从机械式调节到半导体控制，可变电容技术已历经三代革新。如今它不仅解决了频率漂移、阻抗失配等传统难题，更在毫米波通信、智能电网等前沿领域发挥关键作用。本文将深入解析其工作原理，对比国际国内头部厂商技术路线与成本结构，并给出关键选型策略。
2 技术原理：从机械调节到半导体控制
可变电容的核心在于动态改变有效极板面积或间距，从而调整电容值（C = εA/d）。当前主流技术已从传统的机械旋钮式发展为更精密的电子控制模式：
●机械可变电容：通过旋转轴改变极板啮合面积，如空气可变电容（AFM4.2-50-1W）提供宽范围调节（20pF-50pF），但体积较大且响应慢（毫秒级），适用于调谐放大器和射频匹配等场景
●压控变容二极管(Varactor)：利用PN结反向偏压改变耗尽层宽度（即d值），实现纳秒级响应，但Q值较低且线性度差
●MEMS可调电容：如Cavendish Kinetics的DVC技术，通过静电力驱动悬臂梁改变极板间距，在芯片级封装内实现高Q值（>60）和长寿命（100亿次循环）
●数字控制电容阵列：如意法半导体STHVDAC-253C7，集成DAC和升压转换器，可输出0-24V偏压精确控制STPTIC可调电容，切换时间<10μs，支持MIPI RFFE协议实现三路天线独立调谐

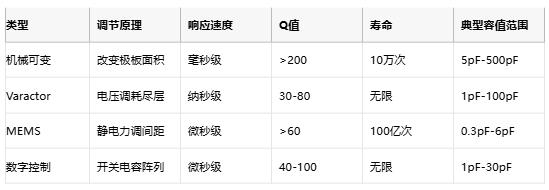

表：主流可变电容技术对比
3 性能优势：突破传统电容的局限
相比固定电容，现代可变电容在三个维度展现出革命性优势：
3.1 空间与集成度
●超薄封装：如Knowles Johanson的Giga-Trim系列采用SMD 4.5x3.2mm封装，高度仅0.3mm，适用于可穿戴设备的紧凑设计
●系统集成：STHVDAC-253C7将升压转换器、DAC和逻辑控制集成于单芯片（3.5x2.5mm WLCSP），比前代减小50% 面积，省去外部肖特基二极管
●高密度布线：0402电感兼容性释放PCB空间，使手机天线调谐模块占板面积缩减30%
3.2 电气性能
●温度稳定性：陶瓷微调电容（如CCW12-TP）容漂低至±0.02%，工作温度-40℃~+85℃，满足汽车电子苛刻环境
●低损耗：MEMS电容ESR<1Ω，插入损耗<0.2dB，提升5G手机天线效率2-3dB3
●精准调谐：数字电容阵列（如ST方案）支持Glide模式，电压切换延时512μs~16.84ms可编程，满足3GPP相位连续性要求
3.3 可靠性与智能化
●抗干扰设计：Giga-Trim采用蓝宝石外壳和自锁恒扭矩机构，耐受焊接热应力和机械冲击，绝缘电阻>10⁶ MΩ
●预测性维护：智能可变电容装置（如久壬科技IAC系列）集成过零投切模块，实现1kvar精细补偿，动态响应<2秒
●功能安全：车规级方案通过AEC-Q200认证，支持-40℃冷启动，用于ADAS雷达频率稳定
4 应用场景：从5G射频到智能电网
4.1 消费电子：5G设备的“信号增强器”
●天线阻抗调谐：STHVDAC-253C7+STPTIC方案解决手机手握效应，提升数据传输速率30%，降低掉话率
●射频前端匹配：Cavendish MEMS电容在3.5GHz频段实现驻波比<1.5，适用于毫米波波束成形
●晶体振荡器校准：Giga-Trim微调电容（0.6-4.5pF）补偿晶振频偏，精度达±0.25%
4.2 工业与能源：电网的“无功补偿专家”
●智能无功补偿：久壬科技IAC60F单机实现60kvar精细补偿，动态跟踪负载变化，使功率因数稳定在0.99~1.00，降低线损15%
●光伏逆变器MPPT：高压空气可变电容（耐压2500V）用于LLC谐振电路调谐，效率>98%
4.3 汽车电子：高可靠性的“频率卫士”
●V2X天线调谐：AEC-Q200认证的Trimmer电容（如Murata系列）工作温度-55℃~+125℃，保障车联网连通性
●电池管理系统：数字电容阵列校准电压检测RC延时，提升SOC精度至±1%
5 原厂格局与成本分析
5.1 国际头部厂商：技术引领者
●Cavendish Kinetics：专利MEMS技术领导者，DVC产品单价$0.8-$1.2（10k pcs），适用于高端射频前端
●意法半导体(ST)：提供系统级解决方案（STHVDAC+STPTIC），单芯片控制器$0.85，电容$0.3，BoM成本降低40%10
●Knowles Johanson：Giga-Trim系列单价$0.8-$1.5，长寿命特性适用于工业设备
5.2 国内厂商：成本优化者
●富山电子(FuSun)：FS-06-20pf微调电容单价仅¥0.17（1k pcs），容值范围20pF，用于消费类音频设备2
●九元高压：AFM4.2-50-1W空气电容¥630/PCS，耐压2500V，面向特种电源市场
●久壬科技：智能补偿装置IAC60F单价¥8，500，替代多台传统电容器，ROI<2年6

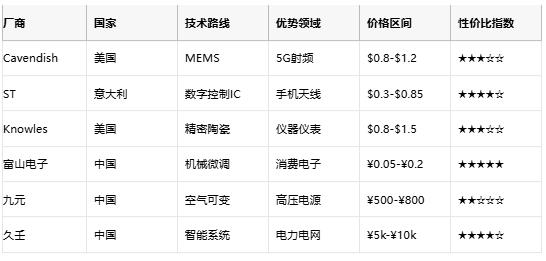

表：全球可变电容原厂竞争力矩阵（2025）
6 选型要则：平衡性能与成本
6.1 参数匹配：五大关键考量
1. 频率范围：
●1 GHz优选MEMS（Cavendish）或GaAs Varactor
●<100 MHz可选用机械式（富山FS系列）
2. 容值精度：
●仪器校准：±0.1%公差（Giga-Trim）
●天线调谐：±5%足够（STPTIC）1
3. 温度稳定性：
●汽车电子：选NPO材质，容漂±30ppm/℃
●工业场景：X7R材质可接受±15%容变5
4. 电压应力：
●电网应用：耐压>2500V（九元AFM系列）
●手机射频：耐压25V足够2
5. 寿命要求：
●可穿戴设备：10万次调节寿命
●基站设备：需>1亿次（MEMS方案）3
6.2 成本控制策略
●高频高价值场景：5G手机优选ST集成方案，虽单颗成本$1.15，但节省PCB面积30%，综合BoM成本更低10
●低频低成本场景：AM收音机选用富山微调电容，成本<$0.05，满足基本需求
长周期设备：电网选用久壬智能系统，虽单价¥8500，但降低运维成本50%6
6.3 供应链韧性
●多源供应：贴片电容（如0805 2.5pF）确保三星、国巨、村田三家认证兼容5
●国产替代：华为推动维安微电子MEMS电容导入基站设备，价格较Cavendish低30%
结语：智能集成重塑电容价值边界
可变电容技术正经历从分立元件向智能系统的根本性跃迁。意法半导体等国际大厂通过“控制器+可调电容”的高度集成方案（如STHVDAC-253C7），显著提升了射频前端的自适应能力；而久壬科技等国内企业则在电力领域推出融合测控模块的智能装置，实现1kvar级精细补偿。未来，BaSrTiO3铁电薄膜将推动MEMS电容调谐比突破4:1，RF SOI工艺则加速控制器与变容单元的单片集成以降低成本。在选型逻辑上，高频通信场景需首选高可靠性MEMS方案（如Cavendish），而智能电网等新兴领域则凸显国产系统（如久壬IAC）的综合优势，唯有精准匹配场景核心需求，才能在性能与成本间建立最优平衡。
