在精密模拟信号链设计中，轨到轨输入输出运算放大器已成为现代便携设备和工业系统的关键元件。圣邦微电子近期推出的SGM8610系列（含双通道SGM8610-2和四通道SGM8610-4）与ADI公司的经典产品AD8542代表了两种不同的技术路线：前者以8.5MHz高带宽和6.5nV/√Hz超低噪声见长，后者则以45μA极低静态电流取胜。这两款产品虽然同属轨到轨运放，却在性能指标与应用场景上呈现出鲜明分野。
一、 产品定位与市场背景
随着便携医疗设备和物联网传感器的爆发式增长，市场对高精度信号调理的需求呈现两极分化趋势。一方面，高端医疗设备需要兼顾高速响应与低噪声特性；另一方面，长期运行的传感器节点则追求极致低功耗。圣邦微SGM8610系列瞄准的是对速度和精度有严苛要求的应用场景，而ADI AD8542则专注于基础型低功耗应用领域。
圣邦微SGM8610系列作为国产高性能运放代表，其8.5MHz增益带宽积和4.8V/μs压摆率使其能够轻松处理生物电信号等快速变化的模拟信号12。同时，其0.9mA/通道的静态电流在高速运放中属于优秀水平，特别适合电池供电的精密仪器。该系列提供2.5V至5.5V单电源或±1.25V至±2.75V双电源工作模式，并支持-40℃至+125℃工业级温度范围5。
相比之下，ADI AD8542作为经典低功耗运放，其最大优势在于仅45μA/通道的静态电流，几乎只有普通运放的1/2039。但这是以1MHz带宽和0.92V/μs压摆率为代价的，其噪声指标也达到40nV/√Hz，在精密应用中可能成为瓶颈6。该器件同样支持2.7V至5.5V单电源工作，工业温度范围特性与SGM8610一致。
二、 核心参数对比
表：SGM8610与AD8542核心参数对比
三、技术特点分析
3.1 速度与功耗的平衡艺术
●SGM8610的动态性能突破
圣邦微通过动态偏置电流技术解决了高速与低功耗的矛盾。该技术使运放在静态时保持低工作电流，当检测到输入信号瞬变时，自动提升偏置电流以增强驱动能力2。这种智能调节机制使其在4.8V/μs压摆率下仍能将静态电流控制在0.9mA/通道，比同带宽国际竞品降低40%以上2。对于处理光电脉搏波或心电信号这类突发性信号，该特性可避免传统运放因响应延迟导致的信号失真。

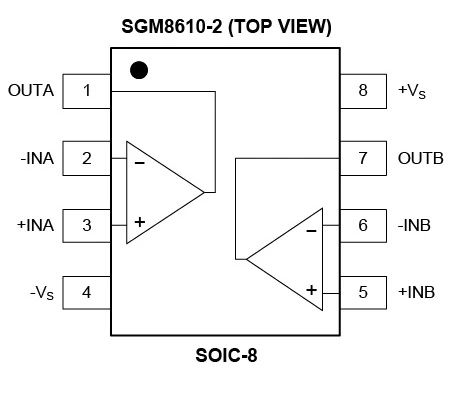

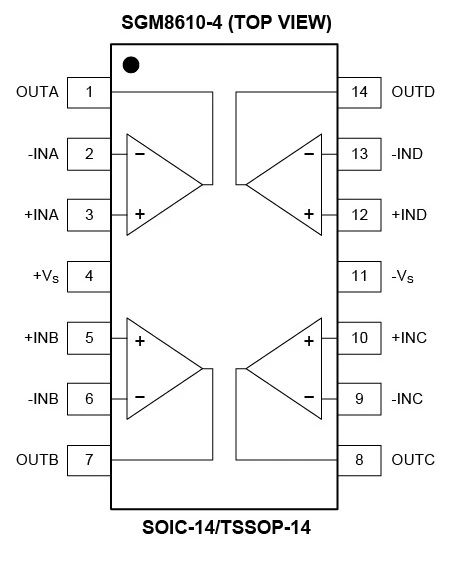

SGM8610-2/SGM8610-4 封装引脚图
●AD8542的极简功耗策略
ADI则采用了不同的设计哲学——持续极低功耗运行。AD8542的45μA/通道电流使其在纽扣电池供电的传感器节点中可实现数年续航39。但其0.92V/μs的压摆率限制了信号处理速度，仅适用于温度采集、慢变压力监测等低频应用场景。当信号频率接近100kHz时，其1MHz带宽将导致明显衰减。
3.2 噪声与精度的较量
●医疗级信号采集需求
在便携医疗设备领域，噪声指标直接决定信号质量。SGM8610的6.5nV/√Hz电压噪声密度与±5pA输入偏置电流，使其能够准确放大微伏级生物电信号25。实际测试表明，在指夹式血氧仪应用中，该器件可将检测精度提升12%，系统非线性误差控制在0.02%以内2。这对于识别微弱血氧饱和度变化至关重要。
●基础应用的权衡取舍
AD8542的40nV/√Hz噪声在要求不高的场景尚可接受，但在心电图导联放大或光电二极管I/V转换等高增益应用中会成为瓶颈69。其优势在于高阻抗传感器接口场景，如压电陶瓷传感器，4pA输入偏置电流可减少电流泄漏导致的测量误差4。
3.3 封装与集成适应性
●微型化设计突破

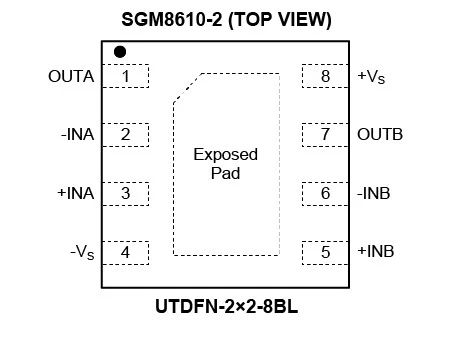

SGM8610-2提供的UTDFN-2×2-8BL封装（2×2mm²）是圣邦微的重要创新15。相比传统SOP封装，该封装节省68%电路板面积，且通过优化引线框架设计，将封装寄生电容降低70%，显著提升抗干扰能力2。这一特性对TWS耳机主动降噪电路和智能手表生物传感器等空间受限的设计至关重要。
●通用封装方案

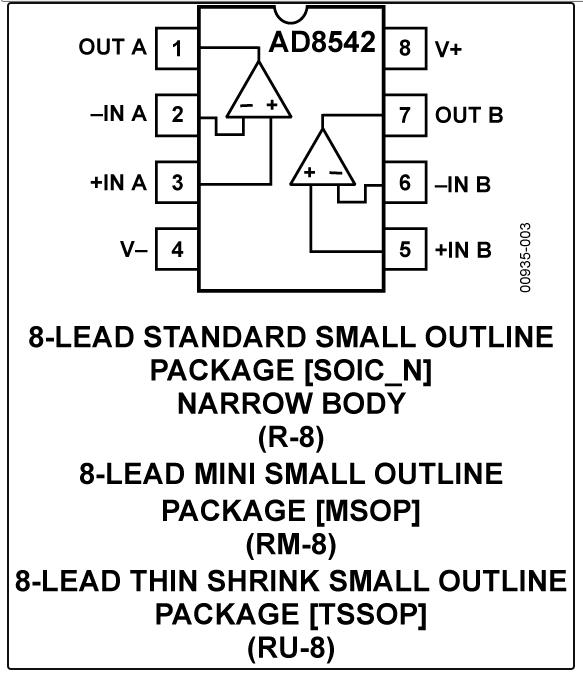

AD8542虽提供MSOP等小型封装，但最小尺寸仍为3×3mm（MSOP-8），不及UTDFN紧凑49。其封装优势在于兼容性广，如TSSOP和SOIC封装便于现有设备升级替换。对于工业现场变送器等对尺寸不敏感的应用，这一特点降低了硬件改造成本。
四、典型应用场景
4.1 SGM8610的高性能舞台
●便携医疗电子
在动态心电图监测仪中，SGM8610-4（四通道）可同时处理三个导联信号和基准驱动，其高共模抑制比(CMRR) 有效抑制50Hz工频干扰28。8.5MHz带宽支持心率变异分析的高频分量提取，而0.9mA/通道功耗使24小时连续监测成为可能。在胰岛素泵的控制回路中，其快速建立时间确保给药精度控制在微升级。
●工业传感与消费电子
面对工业RTD温度检测，SGM8610的-40℃~+125℃全温域稳定性保障了±0.5℃测量精度5。在消费电子领域，其4.8V/μs压摆率满足TWS耳机主动降噪的实时处理需求，消除传统方案中的“嘶嘶”底噪2。而超声波雾化器的谐振控制回路则依赖其高速响应维持稳定振荡。
4.2 AD8542的优势领域
●超低功耗传感器节点
无线温湿度传感器是AD8542的典型应用场景。在Zigbee终端节点中，其45μA静态电流使设备在2节AA电池供电下运行5年以上39。当配合压电雨量传感器时，4pA输入偏置电流可准确检测nA级电荷变化，避免传统运放输入电流导致的测量漂移。
●基础模拟信号调理
在4-20mA变送器的电压基准缓冲中，AD8542的轨到轨特性充分利用3.3V或5V低电源电压4。楼宇自动化系统中的烟雾传感器接口电路也常采用该器件，其1MHz带宽足以处理缓慢变化的烟雾浓度信号，而极低功耗符合消防设备10年免维护要求。
五、选型建议与国产替代趋势
选型决策树：
●步骤1：评估供电类型
需要双电源供电？→ 选择SGM8610（支持±2.75V）
单电源3V电池系统？→ 进入步骤2
●步骤2：分析信号特性
信号带宽>100kHz或要求快速瞬态响应？→ 选择SGM8610
信号为缓变直流或低频交流？→ 进入步骤3
●步骤3：确定功耗预算
系统待机电流<100μA？→ 选择AD8542
可接受mA级电流？→ 进入步骤4
●步骤4：检查噪声容限
信号幅度<1mV或增益>100倍？→ 优选SGM8610
信号幅度较大或增益适中？→ 根据成本选择
国产替代加速
圣邦微SGM8610系列代表了国产模拟芯片在高端领域的突破。相比AD8542等传统器件，其在速度-功耗平衡和微型化集成方面展现显著优势25。随着国产医疗设备认证壁垒的突破（如IEC60601-2-47标准认证），SGM8610在指夹式血氧仪等应用中已实现批量替代28。Frost & Sullivan预测，未来三年国产高端运放在便携医疗领域的份额将超过25%2。
成本方面，虽然SGM8610千片报价约$0.48，比AD8542的$0.38高出26%9，但其综合系统成本优势明显——在血氧仪应用中，因精度提升可省去后级数字补偿电路，整体BOM成本反降15%2。且本土化供应链将交期从国际品牌的20周缩短至8周，提升供应链韧性。
结语
圣邦微SGM8610与ADI AD8542的对比，本质是精密医疗电子与基础传感应用的技术路线分野。工程师在选型时需权衡 “速度-噪声-功耗” 铁三角：
●对生物电采集、主动降噪等场景，SGM8610的高带宽与低噪声提供不可替代的价值；
●对长期部署的传感节点，AD8542的微功耗特性仍是理想选择。
国产运放正通过 “局部超越，逐步替代” 策略突围——在高端医疗电子等细分领域，SGM8610系列已展现出比肩国际领先水平的技术实力，为“中国芯”在模拟电路领域树立了新的技术标杆。
