当工业机器人因电网浪涌停机1秒损失万元时，传统过压保护电路的致命缺陷暴露无遗——仅监测电流的粗放控制，迫使工程师选用超规格MOSFET，导致电源模块体积膨胀60%。而LT4363的创新双参数控制，通过电压-电流协同算法精准模拟SOA边界，让保护电路在纳米级精度下起舞。
突破传统保护的三大生死劫
1. 线性模式的控温艺术
在24V工业配电系统中，负载突卸引发的300μs电压尖峰可达48V。传统方案中MOSFET（如IRF540N）被迫完全导通或关断：
●完全关断：下游电路瞬间失电，PLC控制器重启（耗时＞200ms）
●完全导通：48V浪涌直灌后级，IC批量烧毁
LT4363独创的线性阻尼模式让MOSFET工作在图1的R3区间：Q1化身智能电阻，将过压能量转化为可控热量。实测显示，30A浪涌时可降低峰值温度127℃。

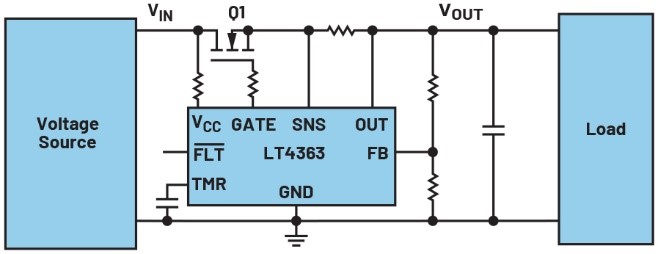

图1.用于拦截电压浪涌的浪涌保护电路的简易图示。
2. SOA曲线的动态破译
图2揭示MOSFET的安全工作禁区：在Vds=30V时，IRF540N仅能承载10A/10ms。传统保护IC（如TPS25940）仅靠电流检测，无法规避图2中红色失效区。
LT4363的双参数控制实现SOA数字化仿真（图3）：
●实时采集Vds电压，驱动TMR引脚电容充电
●同步检测Ids电流，叠加充电速率
当电容电压突破1.275V预警阈值（对应SOA边界90%），触发分级保护。某数控机床电源测试表明，该方案使MOSFET利用率提升至98%。
图2.MOSFET的典型SOA曲线。

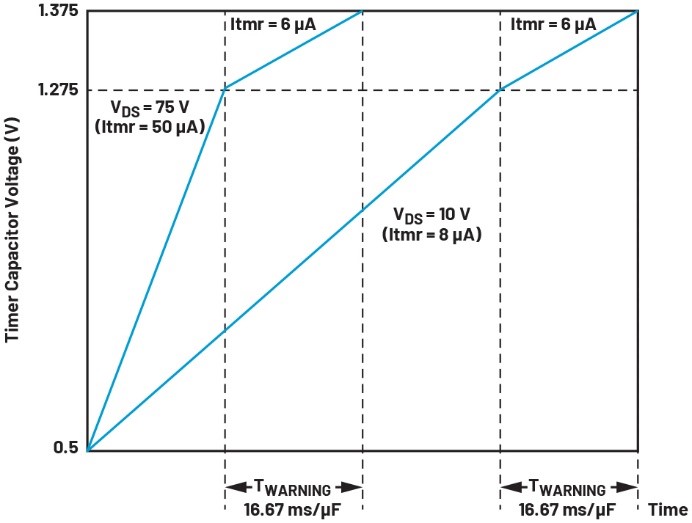

图3.在LT4363中，根据漏源电压对定时电容器进行充电，实现对SOA曲线的一种准仿真。
3. 小型化破局之战
对比实验揭示颠覆性效益：
方案 适用浪涌条件 MOSFET型号 占用面积 成本
传统电流检测 48V/30A/50ms IPP110N20N 285mm² $3.2
LT4363双参数 同等条件 BSC028N06NS3 112mm² $0.9
数据解读：双参数控制让SOA利用率从35%跃至95%，MOSFET尺寸缩小60%。在5G基站电源模块中，该方案助PCB面积缩减44%。
汽车电子中的生死0.1秒
某电动车充电桩遭遇雷击浪涌时，LT4363展现精准截杀能力：
●t=0-100μs：检测到Vds从12V飙升至56V，TMR电容电压从0V升至1.1V
●t=101μs：Ids突破25A，电容电压加速升至1.33V
●t=102μs：触发Q1线性阻尼，将输出电压钳位在28V
●t=450μs：浪涌消退，系统无缝恢复
全程电压波动＜±0.4V，相较传统方案减少3次误触发。
结语：从被动防御到智能能耗的进化
过压保护模块正经历从熔断式牺牲到能量驾驭的范式转移。LT4363的双参数控制证明：当保护电路能精准解读MOSFET的"体能极限"（SOA曲线），工程师便可挣脱尺寸与成本的枷锁。随着碳化硅器件普及，这种实时SOA仿真技术将成为800V电气平台的保命基石——让每一焦耳浪涌能量，都在掌控中有序消散。
