随着全球对能源可持续性与安全性的关注升温，住宅太阳能储能系统需求持续攀升。当前市场上，2kW级微型逆变器已实现集成储能功能，而更高功率场景则需依赖串式逆变器或混合串式逆变器。本文聚焦基于TI GaN FET的10kW单相串式逆变器设计，探讨其技术优势与核心设计要点，为住宅太阳能应用提供高能效、高密度的解决方案参考。
混合串式逆变器架构：从模块到系统
典型的混合串式逆变器通过稳压直流母线互联各功能模块（图1），核心子系统包括：
●单向DC/DC转换器：执行光伏最大功率点跟踪（MPPT），优化能量捕获；
●双向DC/DC转换器：支持电池充放电，保障夜间或停电时的持续供电；
●DC/AC转换器：将直流电转换为低THD（总谐波失真）的交流电，适配电网需求；
●微控制器（MCU）：集成电流/电压测量、电源开关控制、绝缘监测及通信功能；
●电源优化器：通过动态调整提升光伏面板输出功率，降低外部环境（辐照度、温度）影响。

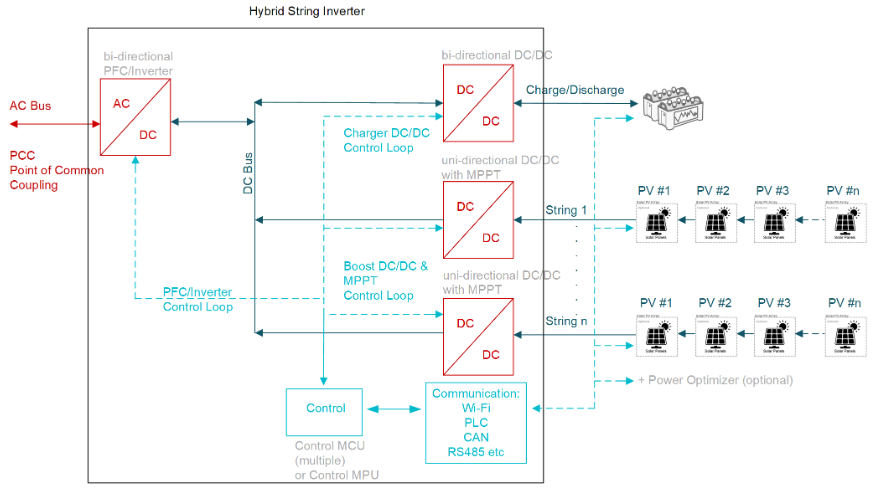

图 1. 连接到电网的混合串式逆变器的原理图
IGBT与GaN FET的技术代际差异
传统串式逆变器多采用IGBT作为功率开关，但其尾电流与二极管反向恢复特性会导致较高开关损耗，且损耗随温度升高进一步加剧。为控制热管理成本，IGBT通常需在5kHz-15kHz低频下运行，需搭配大体积无源元件与散热器，限制了系统功率密度提升。
相比之下，GaN（氮化镓）作为第三代宽带隙半导体，无少数载流子存储效应，可显著降低开关损耗。实验表明，GaN FET的开关频率可提升至IGBT的6倍（如134kHz），在保持系统总损耗不变的前提下，大幅减少电感、电容等无源元件尺寸，为高密度设计提供可能。
基于GaN的10kW逆变器参考设计详解
图2与图3展示了TI提供的基于GaN的10kW单相串式逆变器参考设计，其核心模块包括：
●升压转换器（2路，5kW/路）：运行于134kHz，负责光伏输入的电压提升；
●交错式双向DC/DC转换器（10kW）：工作频率67kHz，实现电池与直流母线的高效能量传递；
●双向DC/AC转换器（4.6kW）：开关频率89kHz，保障电网侧电能质量。
图 2. 基于 GaN 器件的 10kW 单相参考设计
关键器件选型与优势
●功率器件：采用TI LMG3522R030 GaN FET（650V/30mΩ），集成栅极驱动器，降低BOM成本并缩●小PCB尺寸；其顶部散热设计使热阻抗优于底部散热器件，提升热管理效率。
控制核心：TMS320F28P550SJ MCU实现四路功率级的实时控制与保护，以电源地（GND DC–）为参考，直接驱动GaN FET（无需底部隔离栅极驱动器）。
●电流检测：针对不同模块需求，采用差异化方案——升压转换器使用INA181（负电源轨并联检测）；双向DC/DC转换器选用AMC1302（高精度隔离放大器）保障电池电流精度；DC/AC转换器则通过TMCS1123霍尔传感器（高带宽、高精度）降低电网电流THD。

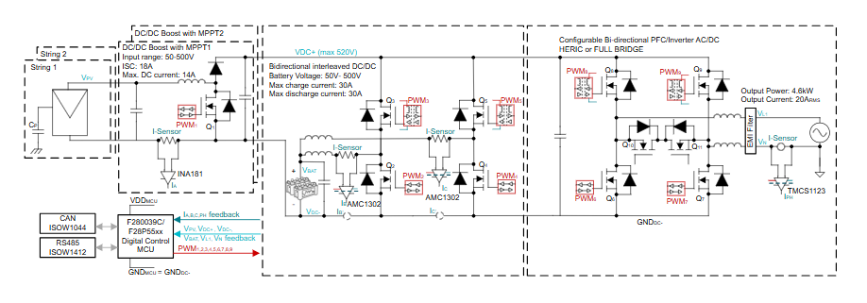

图 3. 单相串式逆变器参考设计方框图
实验验证：效率与密度的双重突破
在350V串式输入、160V电池电压、230V电网电压的测试条件下，参考设计在三种典型工况下均展现出优异性能：
●光伏至电网（图4）：效率稳定在98%以上；
●电池至电网（图5）：效率同样达98%；
●光伏至电池（图6）：效率保持98%水平。

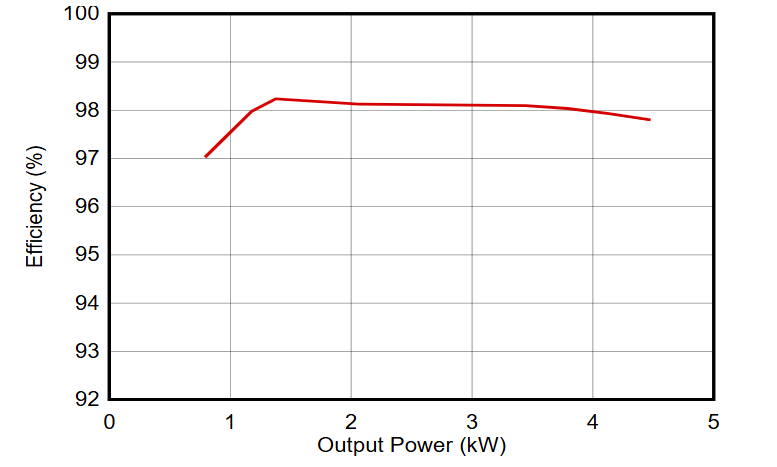

图 4. 将光伏面板输出的电力转换到电网时的效率（350VDC、230VAC）。

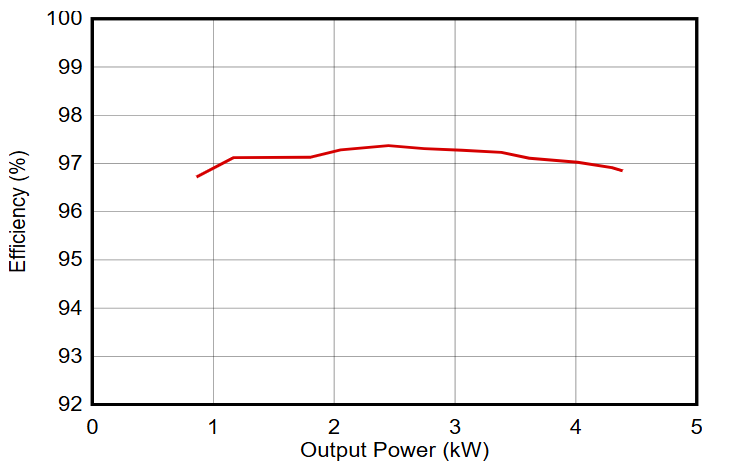

图 5. 将电池输出的电力转换到电网时的效率（160VDC、230VAC）

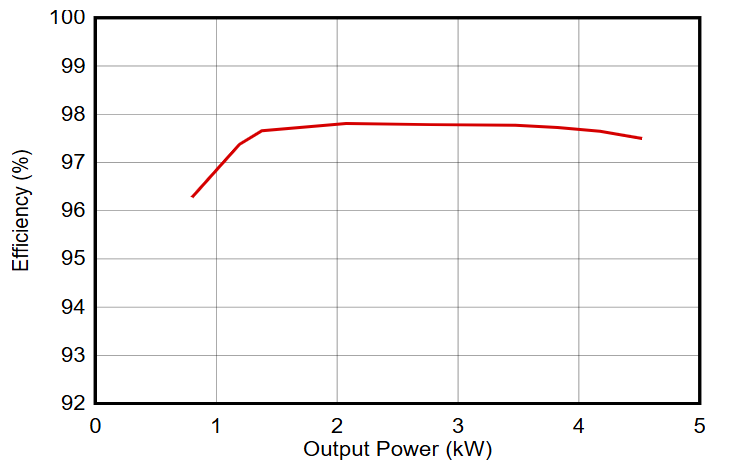

图 6. 将光伏面板的电力转换到电池时的效率（350VDC、160VDC）
值得关注的是，尽管开关频率较IGBT方案提升6倍，系统整体效率仍与主流IGBT方案持平，辅以辅助控制电源后，效率依旧维持高位。最终，该设计实现2.3kW/L的功率密度，系统效率达98%，充分验证了GaN在提升能效与缩小体积方面的显著优势。
结语：GaN赋能下一代储能系统
基于TI GaN FET的10kW单相串式逆变器方案，通过高开关频率、低损耗特性，成功突破了传统IGBT方案在功率密度与效率间的矛盾。其集成化器件选型（如集成栅极驱动的GaN FET）、精准的电流检测方案，为住宅太阳能储能系统提供了高可靠、高性价比的选择。随着GaN技术的进一步成熟，其在高功率密度储能领域的应用前景将更加广阔。
