【导读】汽车继电器是一种专门设计用于交通工具的自动控制开关元件，它通过电磁原理实现小电流控制大电流电路的通断，在汽车电路中起着自动调节、安全保护及电路转换的重要作用。
1 定义与工作原理
汽车继电器是一种专门设计用于交通工具的自动控制开关元件，它通过电磁原理实现小电流控制大电流电路的通断，在汽车电路中起着自动调节、安全保护及电路转换的重要作用。
汽车继电器由磁路系统、接触系统和复原机构三大部分组成。磁路系统包含铁心、轭铁、衔铁和线圈等部件；接触系统则由静簧片、动簧片和触点底座构成；复原机构通常由复原簧片或拉簧组成。
其基本工作原理是：当线圈两端加上额定电压（汽车继电器通常为12V）后，线圈中会产生电流并形成磁场，产生的电磁吸力使衔铁向铁心极面运动，推动动触点与静触点接触，从而接通主电路；当线圈断电后，电磁吸力消失，复原机构会使衔铁和触点返回初始位置，断开主电路。这样，通过控制线圈的小电流电路（通常只有几十毫安），就能间接控制用电量较大的负荷电路（可达几十安培）。
2 基本特性与核心优势
2.1 基本特性
汽车继电器具有多项适应车辆环境的特殊特性：
●电气特性：线圈电压通常为12V，与汽车电气系统匹配。触点电流容量覆盖范围广，常见的有20A、30A、40A等不同规格。
●环境适应性：工作温度范围极宽，发动机舱内可达-40℃～125℃，其他位置为-40℃～85℃。具备良好的抗冲击、抗振动性能，能承受砂尘、水、盐、油等恶劣环境的侵害。
●机械特性：机械寿命通常可达1000万次以上，电气寿命则根据负载类型和电流大小有所不同。
●安全特性：采用电气隔离设计，控制电路与主电路完全隔离，提高系统安全性。
2.2 核心优势
汽车继电器在车辆应用中具有不可替代的优势：
●负载能力强：能够直接控制大功率设备如电机、加热器、泵等，承受电流最高可达40A。
●可靠性高：机械式触点连接稳定，不受电压极性影响，适合恶劣工况。
●成本效益：相对于固态开关器件，传统继电器在大电流控制场景下具有更低的成本。
●故障诊断简单：通过倾听吸合声或感受振动，即可初步判断继电器是否正常工作，便于维修诊断。
3 应用领域
汽车继电器广泛应用于车辆的多个系统，主要包括：
●动力总成系统：引擎管理模块、燃油泵控制、启动系统等。
●车身舒适系统：门窗控制、座椅调节、雨刮器、灯光控制（前照灯、雾灯等）。
●安全系统：ABS控制、安全气囊、锁系统。
●新能源汽车特定应用：高压直流继电器用于电池管理系统、电机控制系统和充电系统。
●辅助系统：空调、扬声器、加热器等各种电动设备。
随着汽车电子化程度提高，一辆现代汽车可能使用数十个继电器，而新能源汽车对继电器的需求更加多样化和高性能化。
4 成本分析与选型要则
4.1 成本构成分析
汽车继电器的成本受多种因素影响：
●材料成本：触点材料（银合金等）、线圈材料、外壳材料等构成主要材料成本。
●技术成本：研发投入、认证费用（如AEC-Q200车规认证）分摊。
●生产成本：自动化生产线投入、质量控制成本、人工成本等。
●规格因素：电流容量越大、性能要求越高的继电器，成本也相应提高。
4.2 选型要则

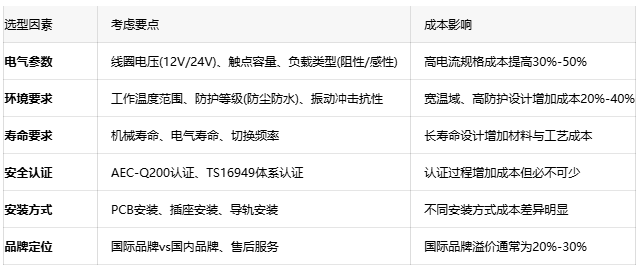

汽车继电器选型需综合考虑多方面因素，以下是关键选型要点：
平衡策略：在选型过程中，不应只关注初始采购成本，还需考虑总体拥有成本，包括维护成本、故障损失和更换难易度。对于安全关键系统（如制动、动力系统），应优先选择高可靠性产品；对于非关键系统（如舒适性功能），可考虑成本更优化的解决方案。
5 主要IC原厂品牌与国际国内对比

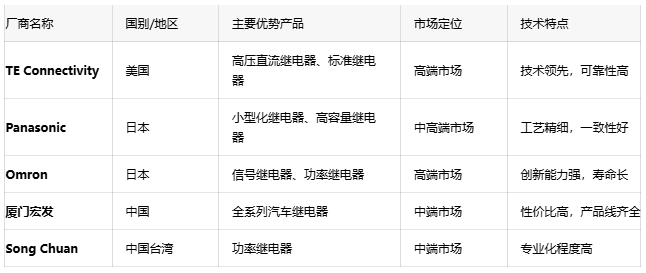

汽车继电器市场由多家国际知名企业和国内领先企业共同竞争，以下是主要厂商对比：
●国际品牌优势：技术积累深厚，产品可靠性高，品牌认可度强，在高端市场和高规格应用领域占据主导地位。
●国内品牌优势：性价比高，服务响应快，交货周期短，在通用继电器市场和后装市场份额逐步提升。
●选择建议：对于安全关键应用和新车型项目，可优先考虑国际品牌；对于成本敏感型项目和后装市场，国内品牌提供的解决方案已经能够满足大多数需求，且成本优势明显。
6 结语
汽车继电器作为车辆电气系统的关键控制元件，其技术发展紧跟汽车电子化、智能化和电动化趋势。选型时需综合考虑电气参数、环境适应性、安全认证和成本效益的平衡。随着国产继电器技术的持续进步，在多数应用场景中已能提供与国际品牌相媲美的可靠性能，同时具有明显的成本与服务优势。未来，随着新能源汽车和智能驾驶技术的发展，高性能、智能化、长寿命的继电器产品将成为市场主流。
