固态继电器（Solid State Relay，简称 SSR ）是一种全部由固态电子元件（如半导体器件、电阻、电容等）组成的无触点开关器件。它利用电子元器件的电、磁和光特性实现输入与输出之间的电气隔离，并通过功率半导体器件（如晶闸管、MOSFET等）的开关特性，来无触点、无火花地接通和断开被控电路。简而言之，SSR是一个用“电信号”控制“大功率负载”的无声开关。
工作原理：四步剖析

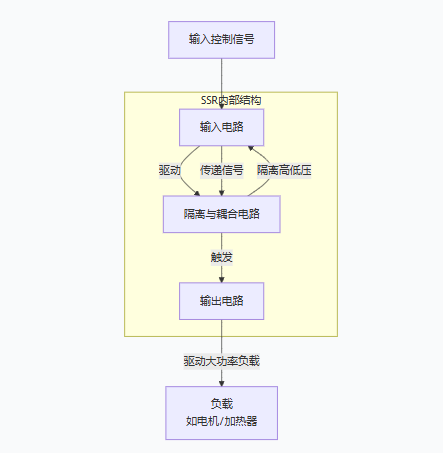

SSR的工作原理可以清晰地分解为四个步骤，下图展示了信号的完整流通过程：
1. 信号输入：来自控制系统的微弱直流或交流信号（如3-32V DC）接入SSR的入端。该信号用于驱动SSR内部的光电耦合器或变压器。
2. 电气隔离与耦合：这是SSR的关键环节。光电耦合是最常见的方式，它通过内部的红外LED发光，光敏元件感光，从而实现输入和输出之间完全的电气隔离，防止高压干扰损坏低压控制电路。另一种方式是变压器耦合。
3. 输出开关：耦合后的信号触发输出端的功率半导体开关。对于交流负载，通常使用双向可控硅或两个反并联的单向可控硅；对于直流负载，则使用功率晶体管或MOSFET。
4. 负载控制：输出开关器件直接接通或断开主回路电源，从而控制负载（如电机、加热管）的工作状态。
值得一提的是，交流SSR有过零型和随机型（瞬时型） 之分。过零型SSR在检测到交流电压过零（或附近）时才导通，能有效抑制浪涌电流和射频干扰；而随机型则在接收到信号瞬间立即导通，适用于需要快速相位控制的场合。
核心特性与优势
与传统的电磁继电器（EMR）相比，SSR的优势和不足都源于其“全固态”和“无触点”的设计。
SSR的核心优势：
SSR的主要不足：
应用领域
SSR凭借其独特优势，在以下领域大放异彩：
选型与适配指南

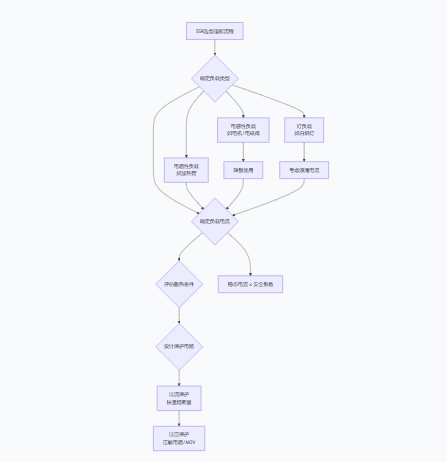

正确选型和安装是确保SSR稳定工作的关键。以下是一个简明的选型适配检查流程：
1. 确认负载特性：
这是选型的第一步，也是最重要的一步。
阻性负载（如加热管）：电流较稳定，选型最简便。
感性负载（如电机、电磁阀）：关断时会产生极高的反向电动势，必须选择具备更高瞬态电压承受能力（dv/dt） 的继电器，并搭配RC吸收回路或压敏电阻（MOV） 进行保护。
容性负载（如开关电源）：上电瞬间会产生极大的浪涌电流，需要选择能承受此冲击的SSR。
2. 计算电流与降额：
选择SSR的额定电流时，必须考虑浪涌电流和散热条件。应遵循降额原则，即选取的SSR额定电流应大于负载的稳态电流，并为可能的浪涌留出余量。例如，控制单相电机时，推荐降额至额定电流的12%-24%使用。在环境温度较高（如>40℃）时，还需进一步降额。
3. 散热设计：
4. 设计保护电路：
为保护SSR免受过流和过压冲击，必须在回路中增加保护器件。
国内外主流品牌对比

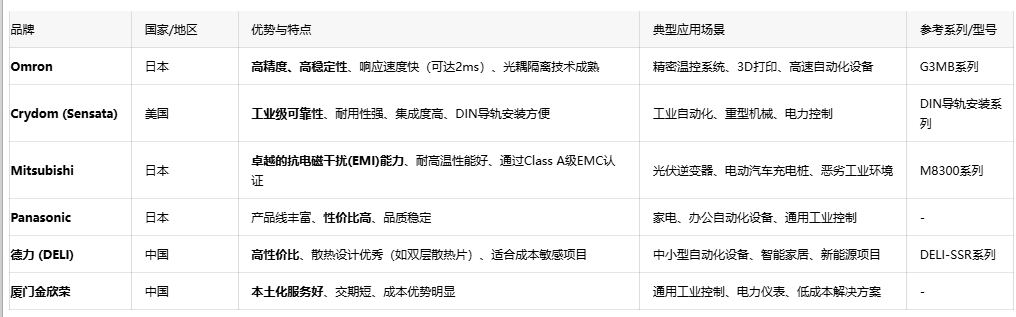

下表对市场上主流的固态继电器品牌进行了对比，可供选型参考。
结语
固态继电器作为连接弱电控制与强电负载的关键桥梁，以其长寿命、高可靠、快响应等核心优势，已成为现代工业自动化、能源管理和智能控制系统中不可或缺的元件。工程师在选型时，必须深刻理解其工作原理，综合考虑负载特性、散热条件和保护电路，才能充分发挥SSR的性能，构建出稳定而高效的控制系统。
