多年实战经验--RGB屏辐射的解决方案

发布时间:2016-01-11 责任编辑:wenwei

【导读】显示市场目前正在蓬勃发展,并且不断出现新的产品组合以及消费者对各种产品的需求也在持续提升。在过去的几年内,大部分消费者可以在自己的家中已经积累了不少拥有显示屏的科技产品,而RGB显示屏在显示要求不高的行业依然应用广泛,它的EMC问题也一直是困扰工程师的一大难点,本文从辐射发射方面为大家提供性价比高的EMC解决方案,希望对大家有所帮助。

显示市场目前正在蓬勃发展,并且不断出现新的产品组合以及消费者对各种产品的需求也在持续提升。在过去的几年内,大部分消费者可以在自己的家中已经积累了不少拥有显示屏的科技产品,而RGB显示屏在显示要求不高的行业依然应用广泛,它的EMC问题也一直是困扰工程师的一大难点,本文从辐射发射方面为大家提供性价比高的EMC解决方案,希望对大家有所帮助。

一、RGB屏面临的问题
1、屏的辐射超标或抗干扰能力不够,导致无法通过认证;
2、抗干扰能力弱,产品稳定性不够;
3、屏的辐射超标影响别的系统工作。

二、处理方法
 问题点(一): 屏时钟的基频以及谐波超标;

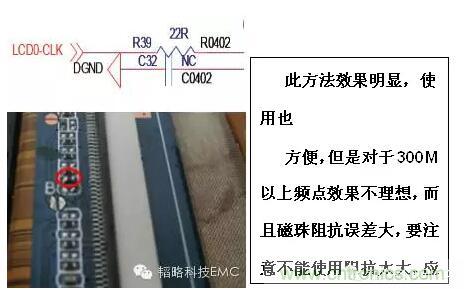

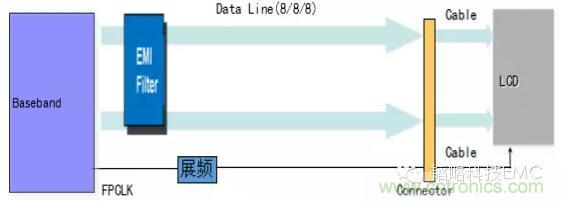

方法1:在屏时钟上增加滤波电路,一般用RC滤波或加磁珠

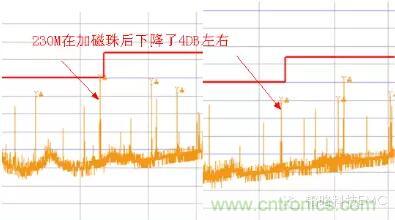

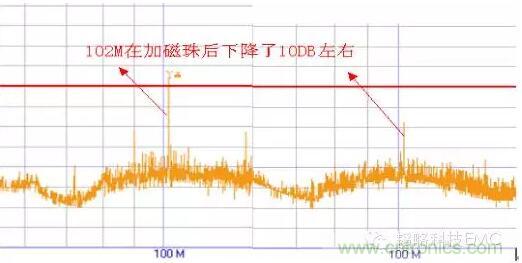

对比测试数据:

方法2:在屏时钟上增加展频IC

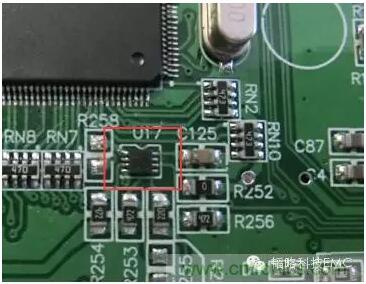

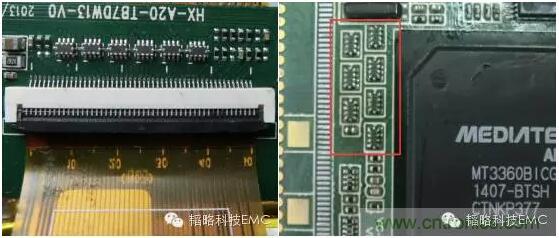

实物图如下:

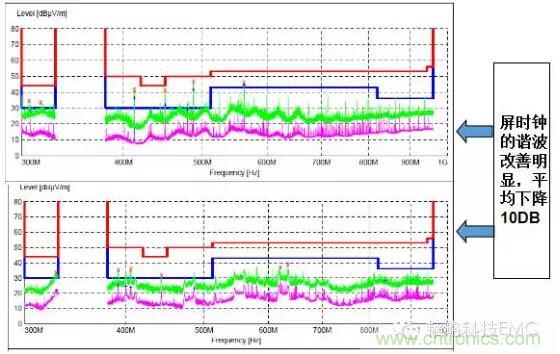

对比测试数据:

问题点(二): 屏时钟和DATA数据线一起引起的辐射超标;

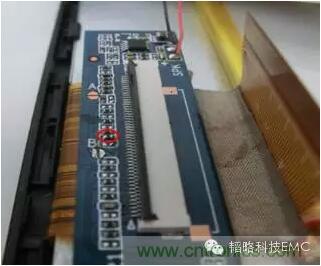

方法1:在屏数据线上增加共模滤波器或差模滤波器

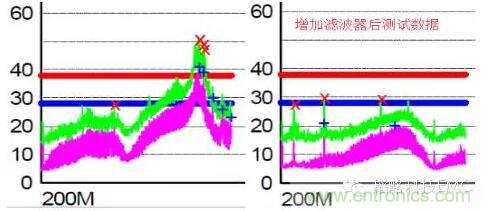

对比测试数据:

方法2:屏蔽FPC排线

问题点(三): 通过背光连接线放大后的包络超标

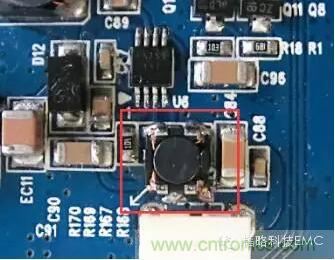

方法1:在屏背光输出端增加高频共模滤波器

注:1、如果辐射源头是由背光升压IC引起,需在输入端用高频共模滤波器隔离电源和地。
方法2:在屏背输出端LED+、LED-上串联磁珠,同时对地增加电容。

对比测试数据

三、总结:
屏的辐射一直是辐射超标的重要部分,对于它要引起大家足够重视,除了上述措施,
结构设计时要尽可能缩短屏排线,PCB设计要优先布局和布线,仅仅就PCB设计环节来说,分享以下几点心得,供参考交流。

四、PCB设计注意事项

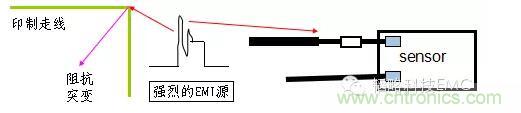

1、布线时避免太多的过孔,不允许出现锐角和直角,尽量使用圆弧走线,走线尽量短。

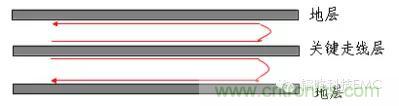

2、必须紧靠完整的参考平面布线,以保证其有最小的信号回路和连续的阻抗,优选两地平面之间。

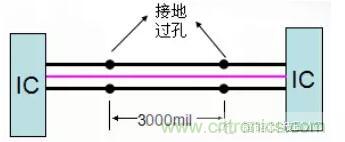

3、时钟两侧建议包地线,包地线每隔3000mil接地,这样保证包地线上各点电位相等。

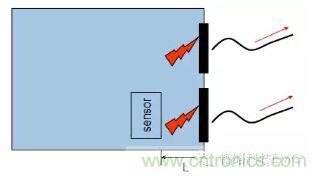

4、屏信号线和连接器远离PCB接口连接器至少1000mil。否则干扰会直接向外辐射或在外出电缆上耦合出电流来向外辐射。
以上是我们多年来对RGB屏EMI问题实战经验的总结,我们坚信大道至简,解决问题才是硬道理,欢迎大家对我们提出宝贵意见。
