只需5分钟 带你了解光耦电路中的固态继电器

发布时间:2016-01-11 责任编辑:echolady

【导读】在电子电路的设计中,光耦电路发挥的作用就是隔离输出输入信号,保障电路的正常运行。光耦电路也凭借使用寿命强、抗干扰能力强、工作稳定的优势,在电路中起到了重要作用。本文就着重介绍了光耦电路中的继电器的相关应用。

只需5分钟  带你了解光耦电路中的固态继电器

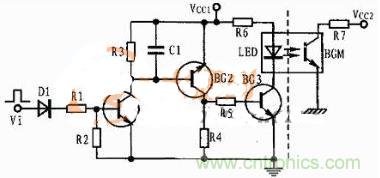

图1 光耦用作固态继电器的电路图

采用光耦作固体继电器具有体积小、耦合密切、驱动功率小、动作速度快、工作温度范围宽等优点。图1所示是一个光耦用作固体继电器的实际电路图,它的左半部分电路可用于将输入的电信号Vi变成光耦内发光二极管发光的光信号;而右半部分电路则通过光耦内的光敏三极管再将光信号还原成电信号,所以这是一种非常好的电光与光电联合转换器件。光耦的电流传输比为20%,耐压为150V,驱动电流在8~20mA之间。

在光耦电路作用于固态继电器时,通过实际操作可以发现由于没有一般继电器中的实际接点,所以不用担心因接触不良引起的燃弧打火问题。此外也不必担心由外力撞击引起的误操作,可见基于光耦电路的固态继电器在稳定性与可靠性上的表现都非常优秀。
