一次有点遗憾的EMC静电抗扰度整改

发布时间:2017-04-19 来源:王东良 责任编辑:wenwei

【导读】2016年4月份开始整改公司的一台内窥镜台车,由于此台车原来设计时完全没有考虑EMC方面的设计(2015年之前医疗器械不要求EMC),历时半年多时间,此台车的EMC应该说7788了,但有个问题至今也没有找到答案,不免有点遗憾。

2016年9月份,在深圳CTC静电预检时,接地方式如下,“显示器地线1”到PC机箱,再“PC地线”到电源插座地。不接“显示器地线1”时,±6KV接触,屏幕偶尔会LCD屏上出现几道亮线,而且是一闪而过,不注意是观察不到的。重点在这里,接“显示器地线1”时,±6KV接触,屏幕闪烁比不接严重得多,2、3枪LCD屏就整屏闪烁。对于这个问题我百思不得其解,为什么多加一个接地线效果反而变差?反正不要“显示器地线1”能过B级,VGA线的外屏蔽也是接地的,过安规也没问题,还有很多整改项,此事就先放到一边了。

一次有点遗憾的EMC静电抗扰度整改

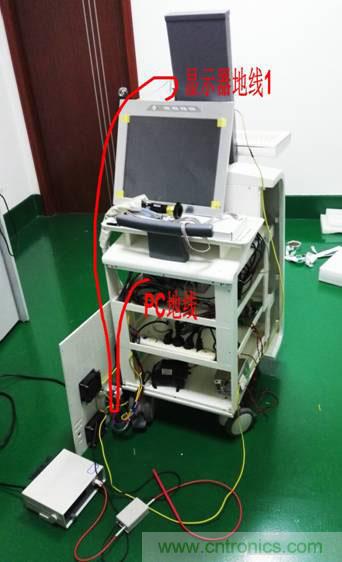

图一   “显示器地线1”

2016年11月中旬,偶遇一位老朋友,EMC整改高手(小王工),请他帮帮我看看,他主要进行了三项改进。
1. “显示器地线1”不经过PC,直接到电源插座地。打接触±5KV,明显好转,±6KV接触,几乎没有改善。

一次有点遗憾的EMC静电抗扰度整改

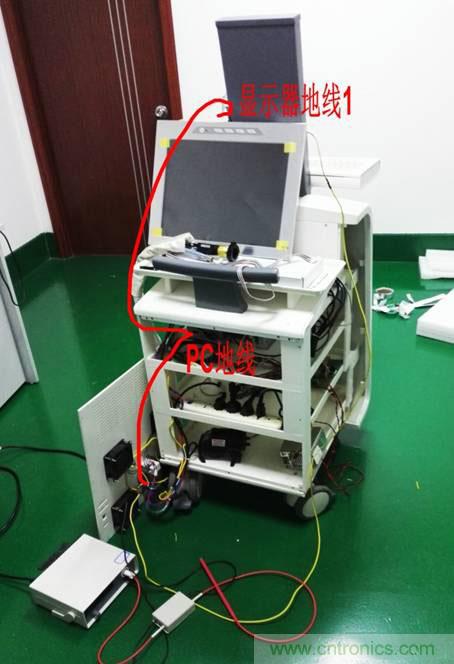

图二 改变“显示器地线1”的接地方法

2. 打开显示器外壳,浮空显示器控制板的地(控制板用绝缘胶带包裹),±6KV接触,改善不明显,于是恢复原状。

3. 再增加一条接地线“显示器地线2”到电源插座地,在“显示器地线1”的对边接显示器外壳。±6KV接触,7、8枪,LCD偶尔闪烁一次。感觉“显示器地线2”是有效果的,我和小王工分析,应该是VGA线的外屏蔽不好,静电干扰到VGA信号。

一次有点遗憾的EMC静电抗扰度整改

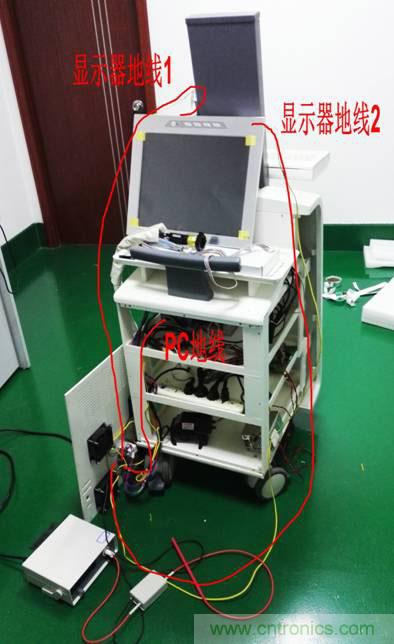

图三 增加“显示器地线2”

由于我们在公司整改时,使用的是我自己做的简易静电枪,枪头放电曲线不达标,实验效果是很差的,不能实质性地说明问题。

2016年12月29日,去深圳市计量检测院正式检测此台车的静电抗扰度,7、8枪,LCD闪烁一次,判定过B级。给检测人员说一些好话,专门针对显示屏继续做如下2项实验:

1.   有“显示器地线1”、“显示器地线2”,接触-6KV,开始3-5枪出线屏幕闪烁,后续再放电,显示不受影响。

2. 取掉“显示器地线1”、“显示器地线2”,接触-6KV,几乎每枪都闪烁,而且闪烁更严重一些。

深圳市计量检测院的2项实验结果说明,显示器外壳的接地线越多越好,这个和大部分人的观点是一致的,那么问题来了,深圳CTC的预检结果作何解释?

2017年1、2月份的周会上,每次我都提出再去深圳CTC做一次实验,每次公司经理都婉言拒绝,理由无非是此次整改台车公司已经花费很大的精力,反正现在注册检验已经通过,何必再浪费公司人力、财力,而且公司别的开发任务也很紧迫。唉。。。!此遗憾先放着吧,以后有机会再想办法。

以上内容为电磁兼容EMC小组王东良工程师的原创作品,首发于电磁兼容EMC微信公众号。
