某医疗产品辐射整改案例

发布时间:2019-10-09 责任编辑:wenwei

【导读】某医疗电子产品膀胱测试仪在进行辐射骚扰度(RE)测试时,辐射超标。该产品由显示及数据处理模块与探头组成,结构主体为非金属架构;功能配置如下图所示:

一、问题描述

某医疗电子产品膀胱测试仪在进行辐射骚扰度(RE)测试时,辐射超标。

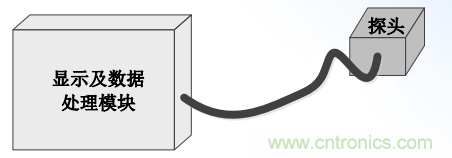

该产品由显示及数据处理模块与探头组成,结构主体为非金属架构;功能配置如下图所示:

某医疗产品辐射整改案例

二、问题分析

该样机主要工作原理为通过探头采集人体膀胱数据(模拟数据),然后经过数据处理(AD转换)后在显示模块上显示出来。

由于各电路模块基本上都是外购模块,因此很难在电路单板上进行改版;

三、产品问题定位

1、探头电缆处套磁环或将探头直接去除,单测显示及数据处理模块,样机某些频点有较大改善;说明样机内部噪声可能通过探头接口向外辐射;

2、将主控板至显示器的屏线拔除,样机超标频点有改善;说明显示屏端口滤波不佳,需进一步处理;

3、通过5V的直流电源给主控单板供电,单独裸测主控板,辐射依然超标;说明主控单板设计不合理,噪声直接从单板向外辐射;

四、整改措施

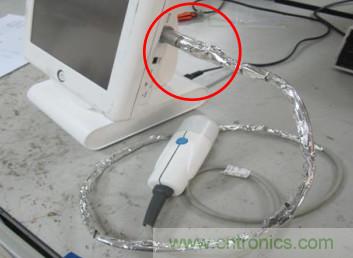

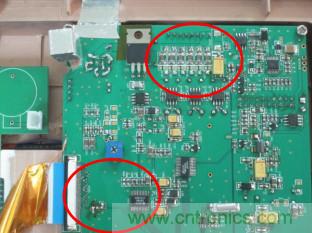

1.将探头电缆屏蔽,屏蔽层与金属连接器360°电气环接;探头接口信号线增加600Ω磁珠和680pF电容组成的LC滤波;如下图所示:

某医疗产品辐射整改案例
某医疗产品辐射整改案例

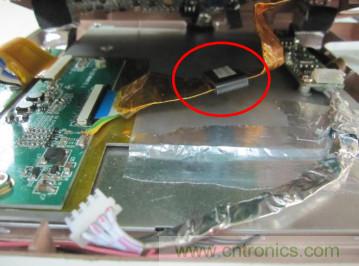

2.屏线屏蔽,且加套扁平磁环;如下图所示:

某医疗产品辐射整改案例

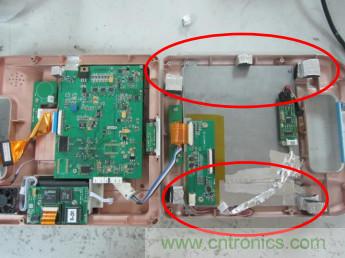

3.显示及控制模块的塑料外壳内部喷涂导电漆,且通过泡棉或导电衬垫使上下盖紧密接合,使之保持良好的导电性能;

某医疗产品辐射整改案例

五、整改结果

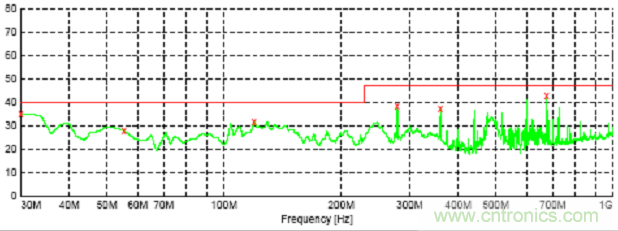

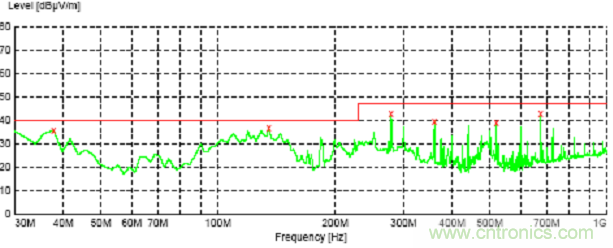

经过以上措施整改后,辐射骚扰度可通过CLASS B限值;测试结果如下:水平方向:

某医疗产品辐射整改案例
某医疗产品辐射整改案例
