TG-5025BA:Epson Toyocom开发出高精度GPS应用的TCXO

发布时间:2008-09-30

产品特性:TG-5025BA:Epson Toyocom开发出2016规格的高精度GPS应用的TCXO

  • 精度达0.5×10-6
  • 小型化,仅为2016规格
  • 高可靠性
  • 最低电压为1.68V
  • 输出频率范围达到13~52MHz

应用范围:

  • 手机终端的GPS
  • 以PND为首的导航系统的等

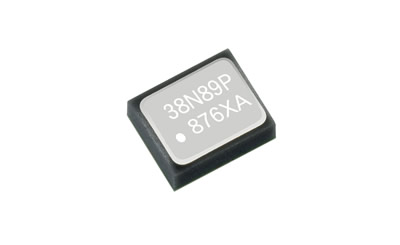

Epson Toyocom公司开发出可以使用于GPS且既具有高精度,又实现了小型化(2016规格:2.1×1.7mm)的小型、高精度TCXO(温度补偿晶体振荡器):TG-5025BA。

预计於2009年2月将其商品化。

最近几年,在手机紧急报警的特定位置等用途中,用于手机终端的GPS(全球位置测定系统)的市场不断扩大,全球手机的GPS搭载率不断提高。而且以PND(个人导航装置)为首的导航系统的市场也不断扩大,计测正确的位置时必不可缺的高精度TCXO的需要亦随之增长。这些搭载了GPS功能的便携式仪器功能不断增多,推动高密度安装化的持续进展,预计高精度TCXO的市场将以小型产品为中心渐续扩大。

Epson Toyocom为了对应这种市场变化动向,已将针对GPS且搭载了印制蚀刻芯片、规格为2.5×2.0㎜、精度达到0.5×10-6之高的TCXO商品化,但市场需求更趋小型化,所以Epson Toyocom制定了开发具有2016之小型且高精度TCXO并将其商品化的目标。

这次开发的TG-5025BA使用了Epson Toyocom独自的QMEMS技术进行加工,具有小型且搭载了抑制特征偏离的印制蚀刻芯片。

此外还采用了Epson Toyocom的独自技术,即将陶瓷封装的晶体单元与振荡电路(IC)一起注塑加工而制作出的NPO(平台振荡器、New Platform Ocsillator)构造,使产品的频率难以受到外界温度变化的影响;又通过在内部安装中采用引线键合实现了高可靠性。

在此之上又驱使IC设计技术,实现了高精度温度补偿、由最低电压1.68V的低电压驱动而达到的省电力化以及覆盖13~52MHz的广范围的输出频率。

将上述超群的元件精密加工技术、封装技术以及IC设计技术等水晶元器件的开发、生产中不可缺少的技术相统合,实现了将显示有能力对应GPS所要求的精度的频率温度特性保持与原来尺寸规格(2.5×2.0mm)同等的0.5×10-6之高精度的同时,削减约36%的面积、换算成体积时约削减43%实现了小型化,又削减了约30%的耗电量从而也实现了省电力化。


主要特征

  1. 小规格尺寸:2016规格(2.1×1.7mm)。与原来的产品相比面积约削减36%、体积约削减46%。
  2. 与原来规格同等的高精度。频率温度特性为0.5×10-6(-30℃~+85℃),充分对应用于GPS时的要求。
  3. 最低电压为1.68V的低电压驱动。比原来产品削减约30%的电力。
  4. 输出范围广:输出频率范围达到13~52MHz。
  5. 采用引线键合达到了高可靠性。

主要规格

项目 规格
外部尺寸规格(mm) 2.1×1.7×0.8 mm max.
输出频率范围 13 MHz ~ 52 MHz
初始频率公差 ±2.0 × 10-6 Max. / 2次回流1小时后
频率温度特性 ±0.5 × 10-6 Max. / -30 ℃ ~ +85 ℃
工作温度范围 -30 ℃ ~ +85 ℃
工作电压范围 1.68 V ~ 3.3 V
