有效降低整个ADC信号链路功耗的设计指要

发布时间:2013-05-07 责任编辑:felixsong

【导读】在ADC领域,市场需求可以总结为为数很少的几个重要要求:最低功耗、最低噪声、最低失真、最高分辨率、串行接口、更高的通道集成度和更宽的带宽。为降低功耗,凌力尔特SAR ADC使用数字增益压缩(DGC),这种方法去掉驱动器放大器的负电源,同时ADC的分辨率一点都不损失。消除负轨降低了信号链路的总体功耗,并简化了设计。

在ADC领域,市场需求可以总结为为数很少的几个重要要求:最低功耗、最低噪声、最低失真、最高分辨率、串行接口、更高的通道集成度和更宽的带宽。低功耗不仅在基站等始终保持接通的系统中很重要,在空气流动有限或根本没有空气流动、以及排列紧密的机箱中也很重要,对便携式应用当然也重要。打盹和停机模式可以进一步降低功耗。在某些点上,降低ADC的功耗导致收益递减,在这些地方,ADC驱动器比ADC本身消耗的功率还大。凌力尔特公司已经开发了新的方法,可用来降低整个信号链路的功耗。例如,延长SAR ADC的采样时间,就可以使用稳定速度慢得多但功耗更低的驱动器。另一种仅在凌力尔特SAR ADC中使用的方法是数字增益压缩(DGC),这种方法去掉了驱动器放大器的负电源,同时ADC的分辨率一点都不损失。消除负轨降低了信号链路的总体功耗,并简化了设计。

凌力尔特低能耗SAR ADC

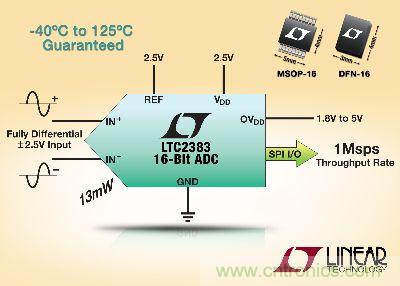

图示:凌力尔特低能耗SAR ADC

采样速率与功耗:

由于凌力尔特的SAR ADC架构具备自动断电功能,所以功率随采样率线性变化,因此器件采样速率越低,消耗的功率就越低。用一个没有最低采样率要求的真正无延迟SAR ADC,单次采样操作可用来降低功耗,从而甚至在冗长的空闲周期之后,ADC也能进行准确的测量。

驱动输入范围对功耗影响:

减小ADC驱动器必须驱动的输入范围,也可以大幅降低信号链路的功耗。如果输入范围加倍,那么噪声指数就增大6dB,放大器所需的功率就提高4倍。就一个给定的驱动器而言,较小的ADC输入范围会产生较低的互调失真(IMD)分量。

较大的输入范围用来实现较高的ADC SNR性能,但是较大的输入范围未必产生较佳的输入参考噪声,这在红外线、X射线成像、细胞分选仪等低功率、高准确度应用中是很重要的。人们希望得到低输入参考噪声,因为这可以为应用提供好得多的有效分辨率或无噪声代码分辨率。在对以下二者进行输入参考噪声比较时,出现了有趣的结果:一个是具备8Vp-p输入范围的16位10Msps SAR ADC,另一个是具备2.1Vp-p输入范围的凌力尔特16位20Msps流水线ADC。比较发现,后者在功耗几乎为SAR ADC一半的情况下,输入参考噪声仅为46µVrms(而前者为75µVrms)。

较低功耗的ADC及其能降低信号链路总体功耗的有关功能为很多手持式产品带来了竞争优势,使这些产品的电池在两次充电之间能运行更长时间。很多应用现在可以升级,以利用分辨率更高、采样速度更快的器件,同时降低系统的总体功耗。这简化了前端设计,所需的增益级更少,滤波要求也更低。过采样也可以发现一些较低速率ADC可能发现不了的细节,例如重叠或畸形脉冲。已经从这种可用性能提高中受益的应用包括手持式测试设备、医疗成像、光谱仪、平版印刷、风速计、固态照明、工业传感器、功率计和可编程逻辑控制器,等等。
