【导读】近日,国际整流器公司推出汽车级COOLiRFET MOSFET系列,在额定电流高达240A时能提供低至0.75 mΩ的导通电阻,导通损耗低,雪崩性能强大,能够带来更高的效率、功率密度和可靠性。
国际整流器公司推出汽车级COOLiRFET MOSFET系列,为重载应用提供基准导通电阻(Rds(on)),这些应用包括电动助力转向系统(EPS)、刹车系统以及其他用于内燃机(ICE)和微混合动力车辆平台的重载应用。
COOLiRFET TM系列优势:
这22款符合AEC-Q101标准的40V N沟道MOSFET的特色,是采用了IR经过验证的Gen12.7沟道技术。这一技术为D2Pak-7P、D2Pak、DPak、TO-262、IPAK 以及 TO-220封装提供超低导通电阻。采用基准封装D2Pak-7P的AUIRFS8409-7P在电压为10 Vgs、额定电流高达240A时能提供低至0.75 mΩ的导通电阻。新器件的导通损耗低,雪崩性能强大,能够带来更高的效率、功率密度和可靠性。由于这种全新的COOLiRFET TM 器件具备卓越性能,所以与最尖端的MOSFET系列相比,能够让许多应用大幅降低运行温度。

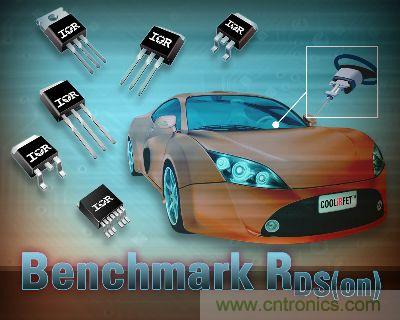

图示:IR推出的COOLiRFET MOSFET系列
IR亚太区销售副总裁潘大伟表示:“IR新推出的40V汽车级 COOLiRFETTM MOSFET系列在所有的封装类型中都能实现基准导通电阻,从而为大电流汽车应用提供高效率的解决方案,可以满足这些应用对高性能和降低整体系统成本的需求。”
稳定性能高:
所有 IR 车用 MOSFET 产品都遵循 IR 要求零缺陷的汽车质量理念,并经过了动态和静态器件平均测试及 100% 自动晶圆级目视检查。AEC-Q101 标准要求器件在经过 1,000 次温度循环测试后,导通电阻变化幅度不能超过 20%。IR的新器件符合AEC-Q101标准,物料清单环保、不含铅,并符合电子产品有害物质管制规定 (RoHS)。
规格
器件编号 封装 V(BR)DSS (V) 10VGS时的最大导通电阻 (mΩ) TC为25°C 时的ID最大值(A) 10 VGS时的QG典型值 (nC)
AUIRFS8409-7P D2Pak-7P 40 0.75 240 305
AUIRFS8408-7P D2Pak-7P 40 1 240 210
AUIRFS8407-7P D2Pak-7P 40 1.3 240 150
AUIRFS8409 D2Pak 40 1.2 195 300
AUIRFS8408 D2Pak 40 1.6 195 216
AUIRFS8407 D2Pak 40 1.8 195 150
AUIRFS8405 D2Pak 40 2.3 120 107
AUIRFS8403 D2Pak 40 3.3 120 62
AUIRFSL8409 TO-262 40 1.2 195 300
UIRFSL8408 TO-262 40 1.6 195 216
AUIRFSL8407 TO-262 40 1.8 195 150
AUIRFSL8405 TO-262 40 2.3 120 107
AUIRFSL8403 TO-262 40 3.3 120 62
AUIRFR8405 DPak 40 1.98 100 103
AUIRFR8403 DPak 40 3.1 100 66
AUIRFR8401 DPak 40 4.25 100 42
AUIRFU8405 IPak 40 1.98 100 103
AUIRFU8403 IPak 40 3.1 100 66
AUIRFU8401 IPak 40 4.25 100 42
AUIRFB8409 TO-220 40 1.3 195 300
AUIRFB8407 TO-220 40 2.0 195 150
AUIRFB8405 TO-220 40 2.5 120 107
有关产品现已接受订单。相关数据及认证标准请浏览IR的网站www.irf.com。IR 还根据客户需求提供Spice模型。
