【导读】纯手工打造太阳能弱电充电照明系统,能给小手机充电、给移动电源充电,还能点亮LED甚至做路灯,40张照片的图文解说哦!有创意的牛人就是这样炼成的,快来围观吧!
太阳能弱电充电照明系统元件:

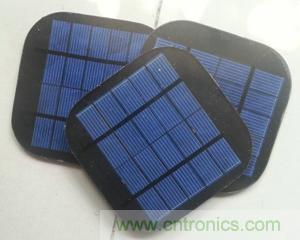

- 太阳能板(5V260MA)
- 广告相框
- 接线柱
- 二极管
- 导线若干
- 移动电源
- 坏的摄像头
- 捆扎带

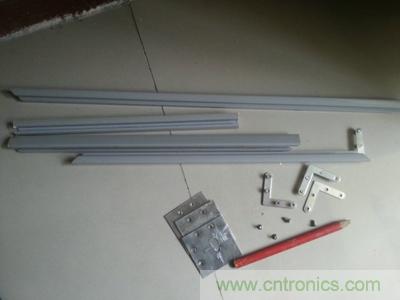

广告相框是旧的,本来想用铝合金的,但加工有点难度就放弃了
[page]
量出电池板的长度开始制作边框

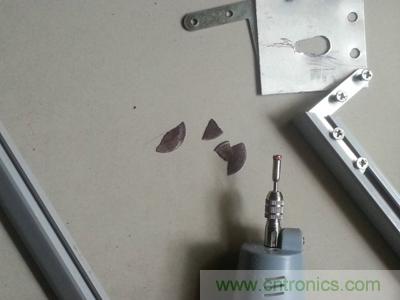

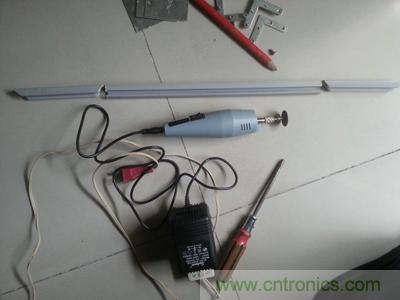

电磨的磨片都磨碎了

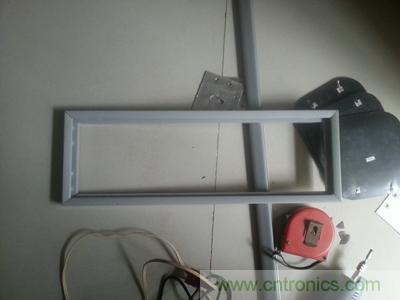

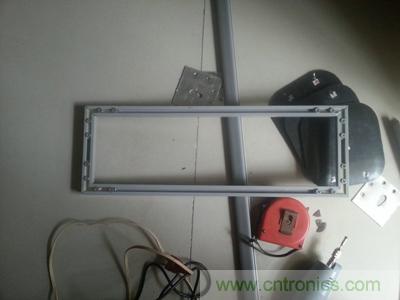

一个成品框,因为没有专业切角的切割机只能手工一点一点的对齐,中途还切角过大报废了两根。

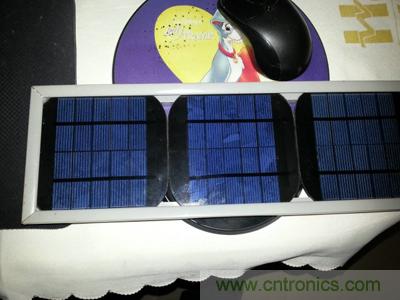

放入三个电池板正好,严丝合缝。
[page]
相同方法制作另一个框架

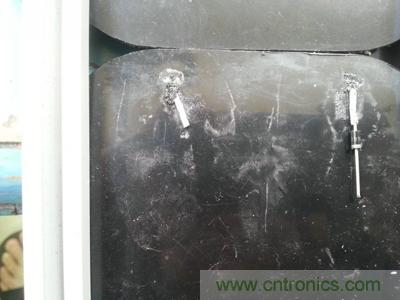

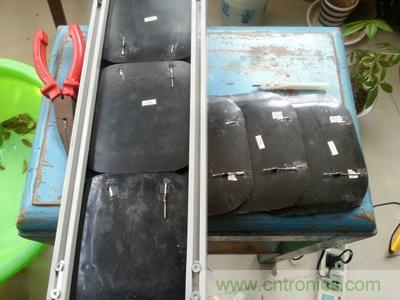

把二极管焊接上,防止回流损坏电池板。
焊工不咋的。

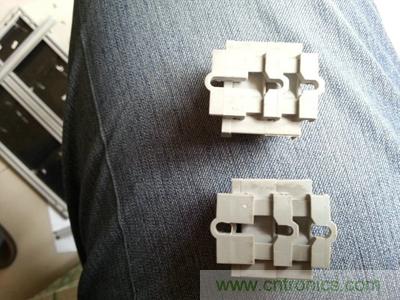

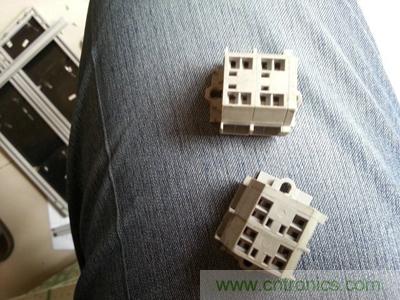

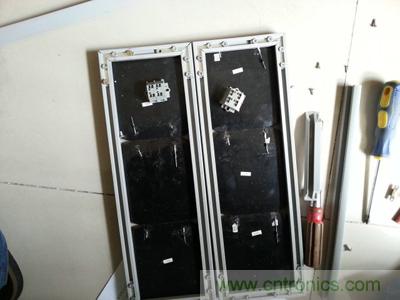

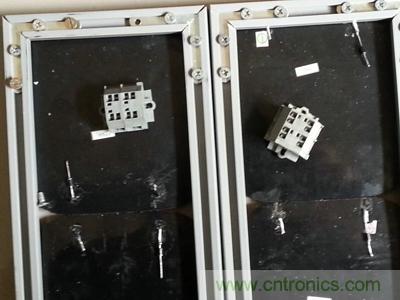

找出接线柱,在考虑是用两个还是一个。
[page]

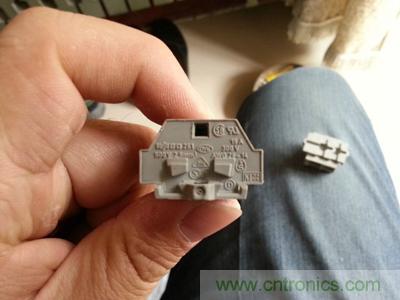

接线柱的质量很不错的,最终定下用一个接线柱,将两组电池板固定在一起。

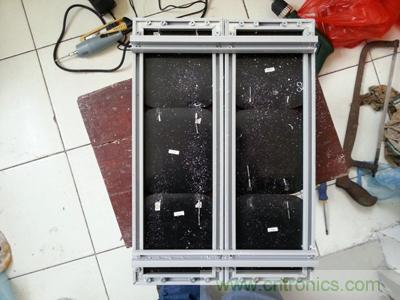

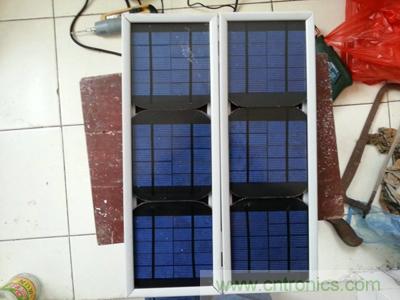

用报废的两根框架来合并两组电池板。
[page]

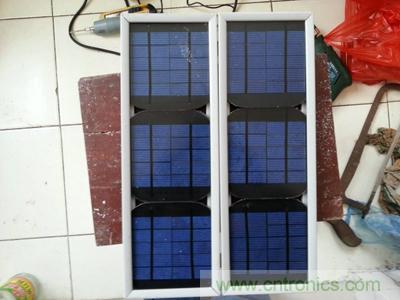

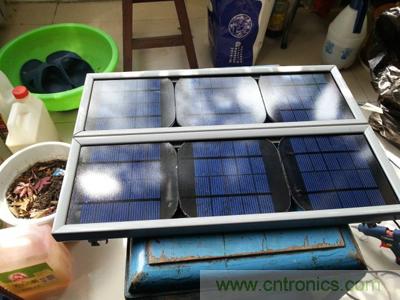

合并后还不错。

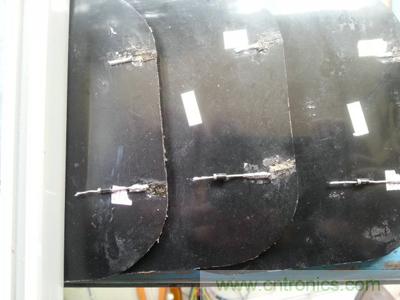

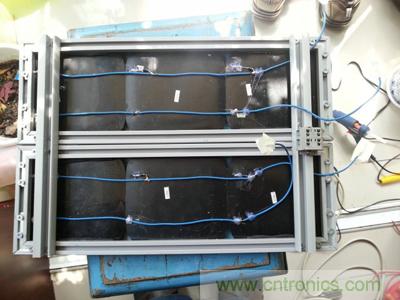

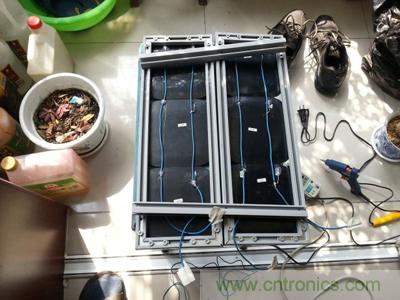

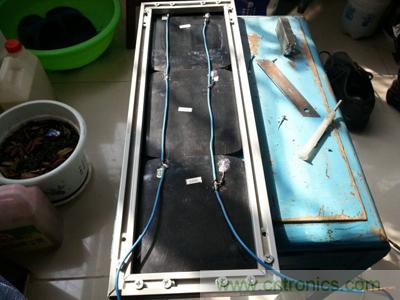

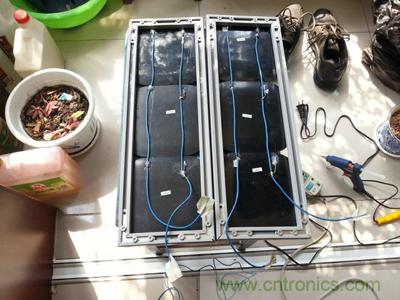

拆开,开始焊接导线,电池板采用的是并联,每个焊点都打了热熔胶来固定,防止把引脚折断。
一个大锡珠掉地上,像个钉子。
[page]
将接线柱安装好
[page]

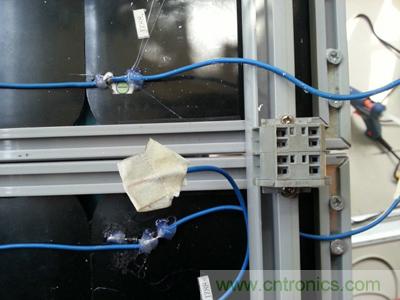

做了一个半有事出门,用装修胶带粘住导线裸露部分,省得不小心碰到短路惹麻烦。

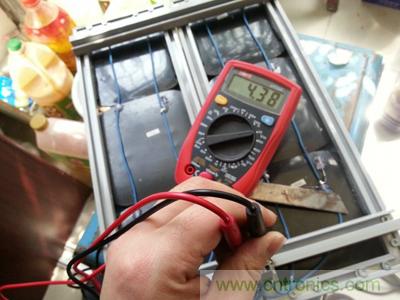

背光测得电压4.38V。

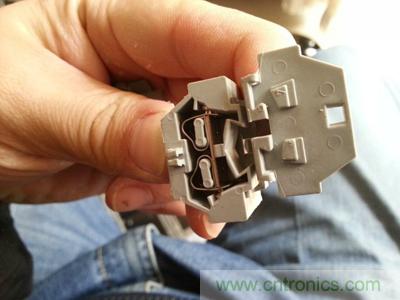

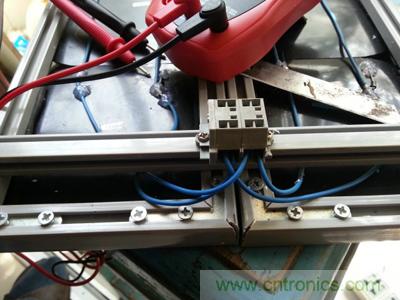

导线插入,这个接线柱用小螺丝刀按压插入导线夹紧就好,很方便。

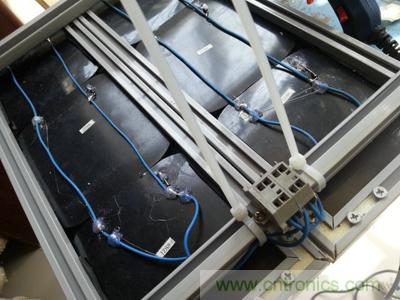

用扎带归拢一下导线

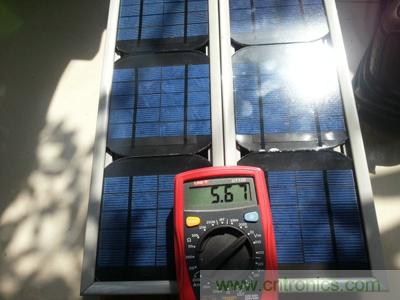

阳光直射5.67V,忘记测量电流了。

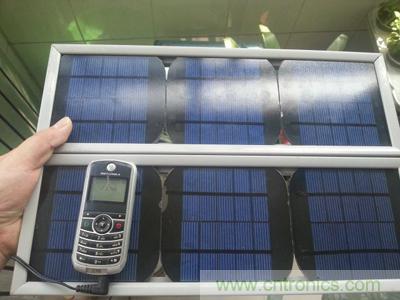

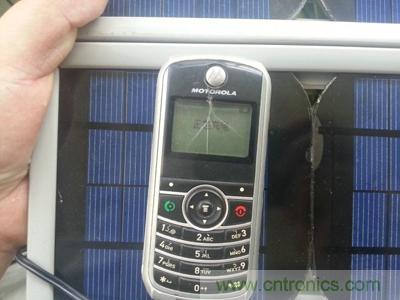

给小手机充电。
[page]
这个手机本来是打谱做成万能充的,一直没时间。

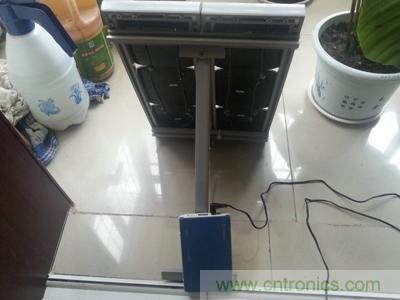

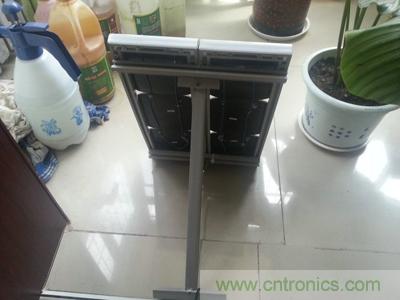

临时支架。
给移动电源充电,因为没有小电瓶,只能把捡来的移动电源当储存了。
[page]
充电中。

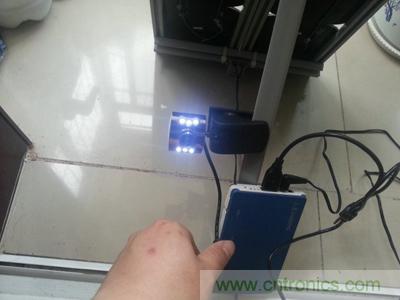

这个摄像头带LED,可以无极调光。

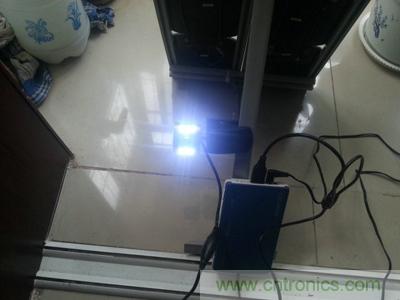

最亮。

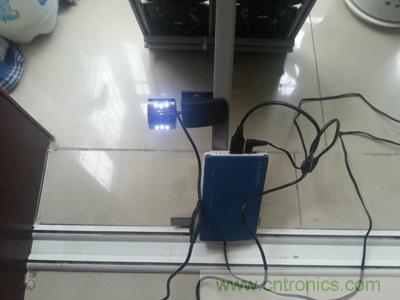

最暗,再小就熄灭了;这个充满移动电源需要3个半小时。移动电源上的开关控制输出,还算方便。
这个基本上算是完成了,等有时间把外壳换成铝合金的,把他们架在外面,做两个路灯。
