【导读】相信好多人都爱车,更爱自己在开车的时候放着自己喜欢听的音乐,真可谓速度与激情,动感十足!不过大家知道车载CD机里面是什么样子的吗?今天就让大家满足愿望!看我们的拆解达人拆解车载CD,看看就知道!

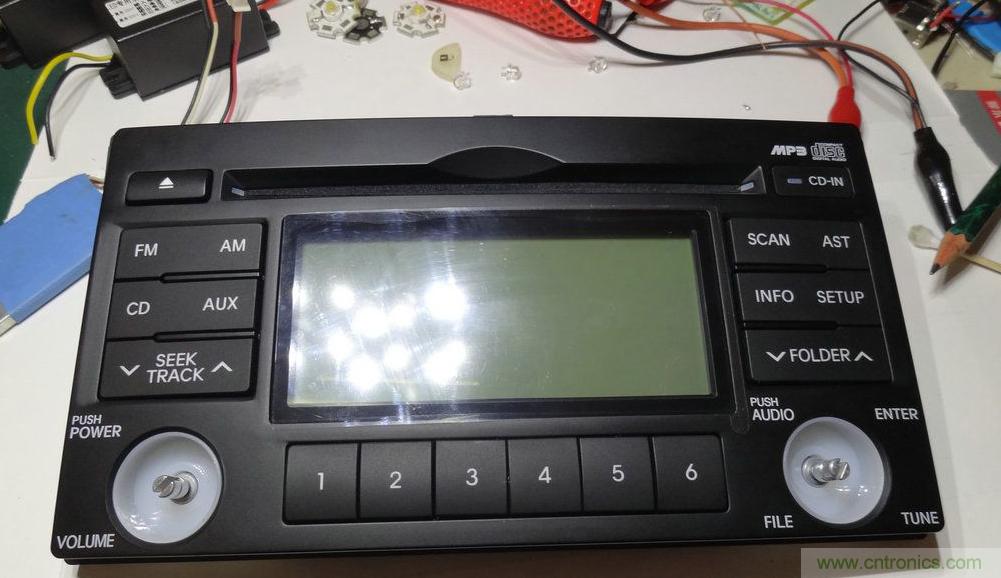

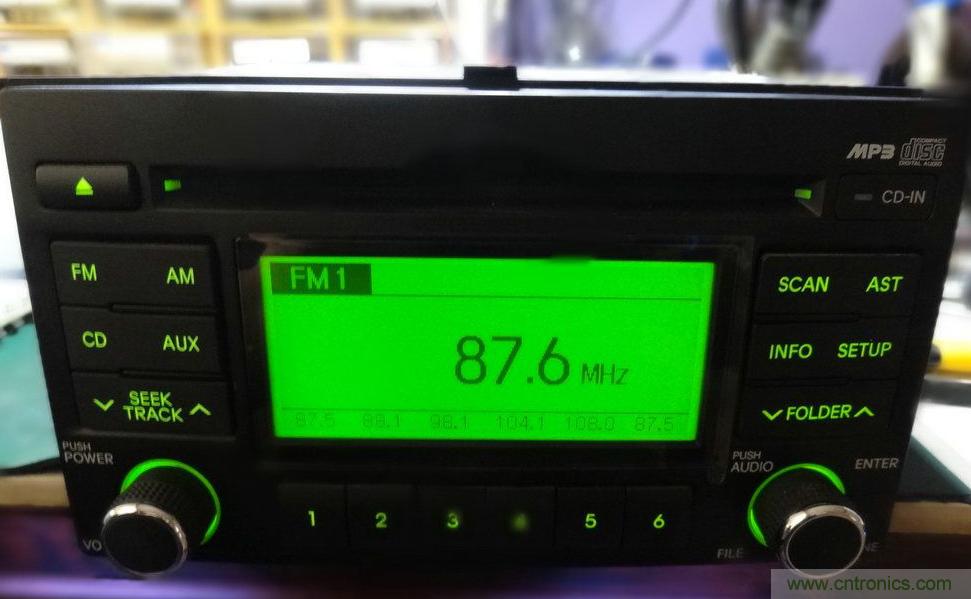

狮跑的车载CD

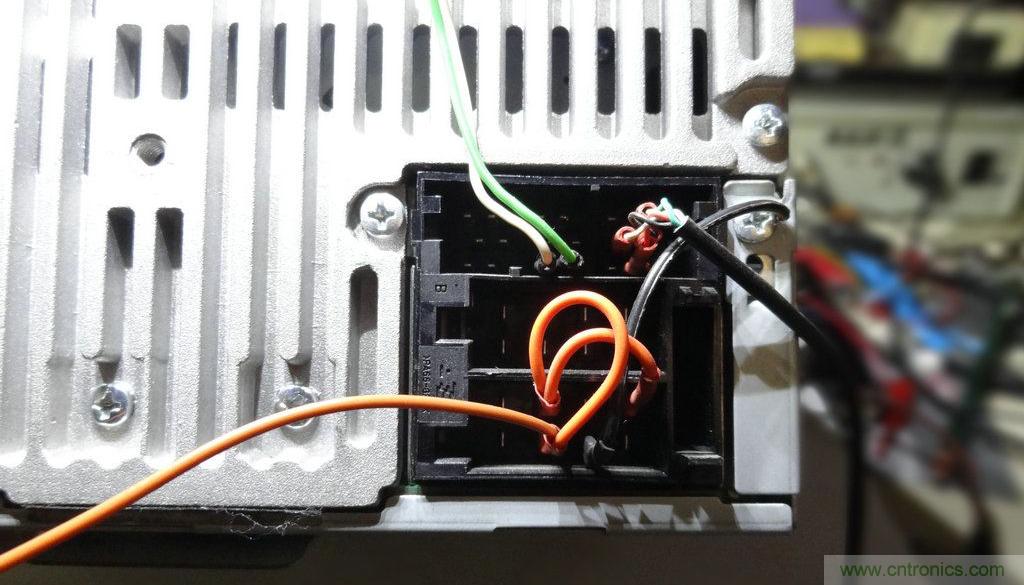

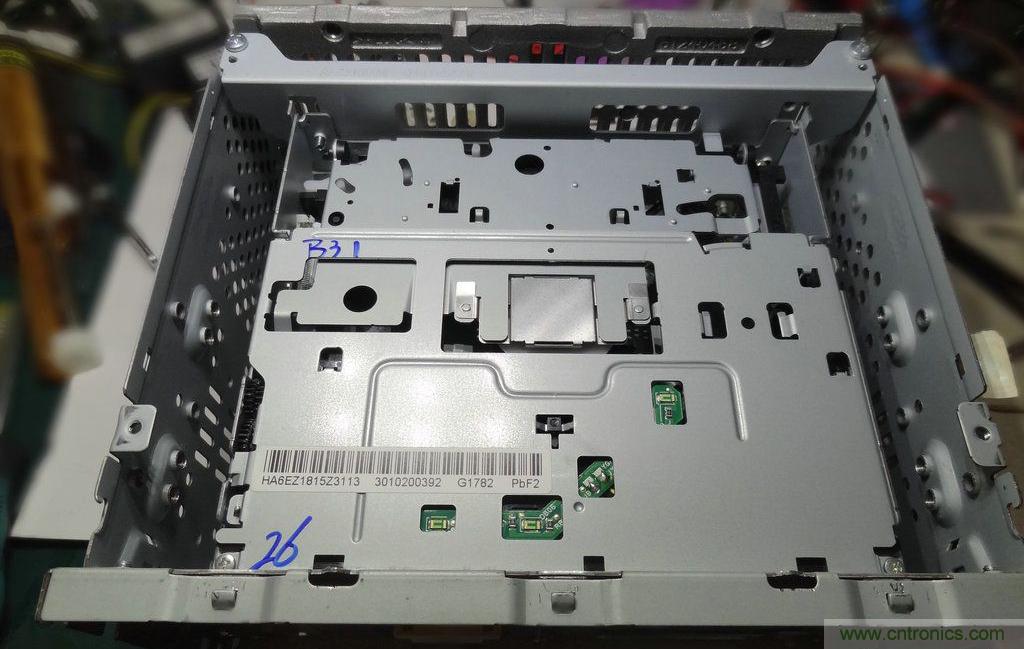

背面临时的接线。AUX USB 都要在这里接出来。

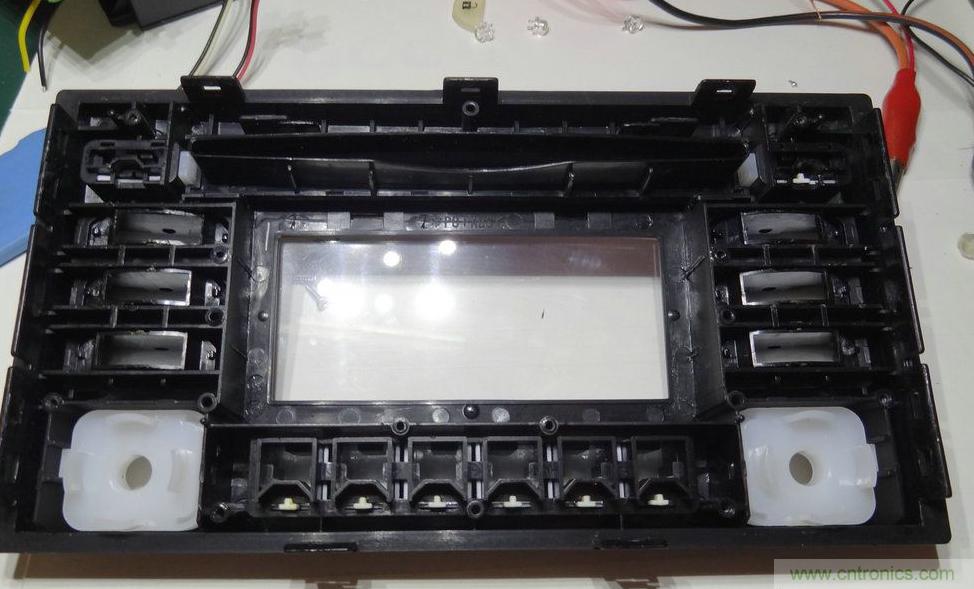

拆面板,要先把旋钮拆下来。

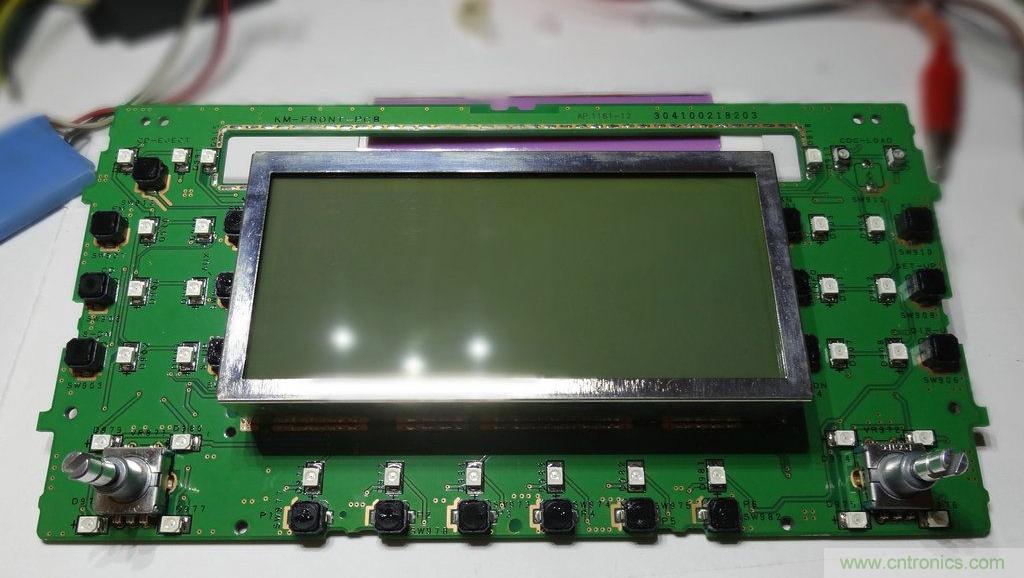

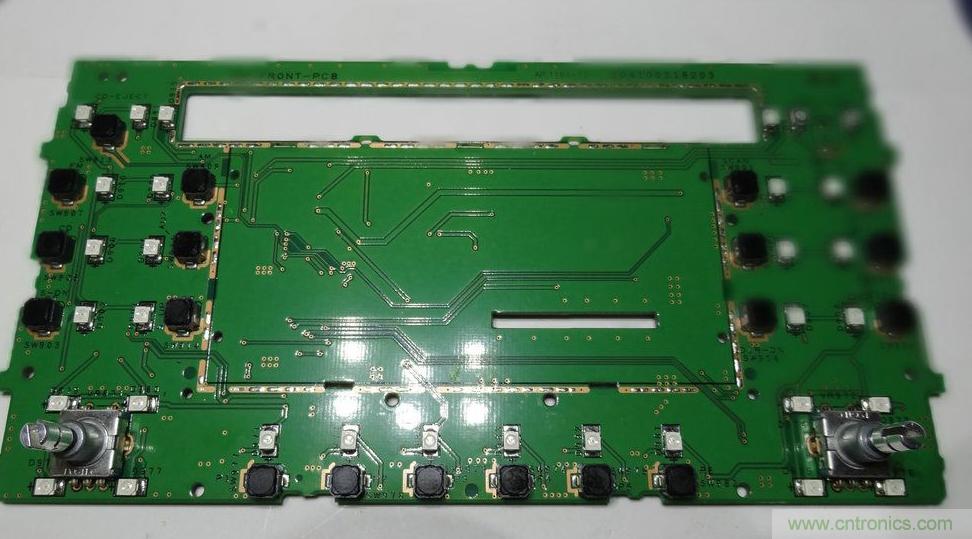

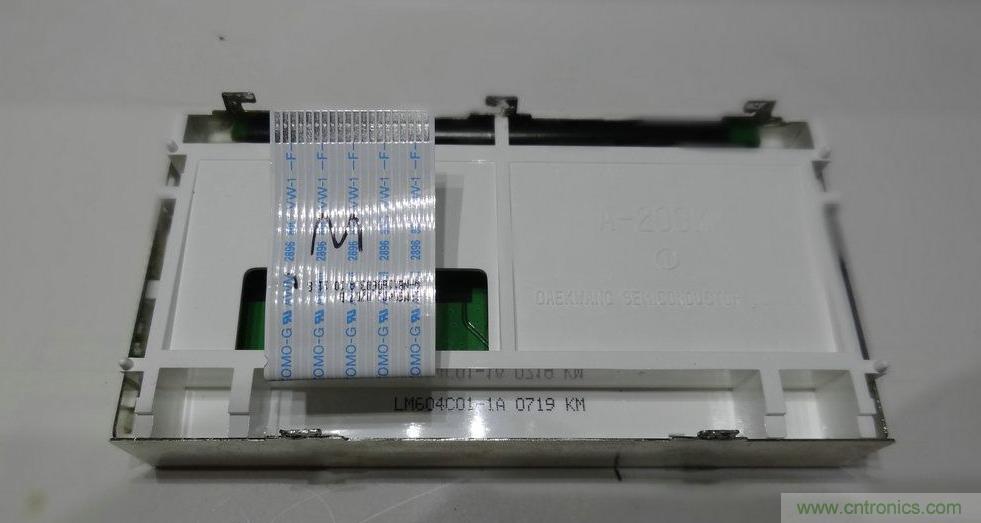

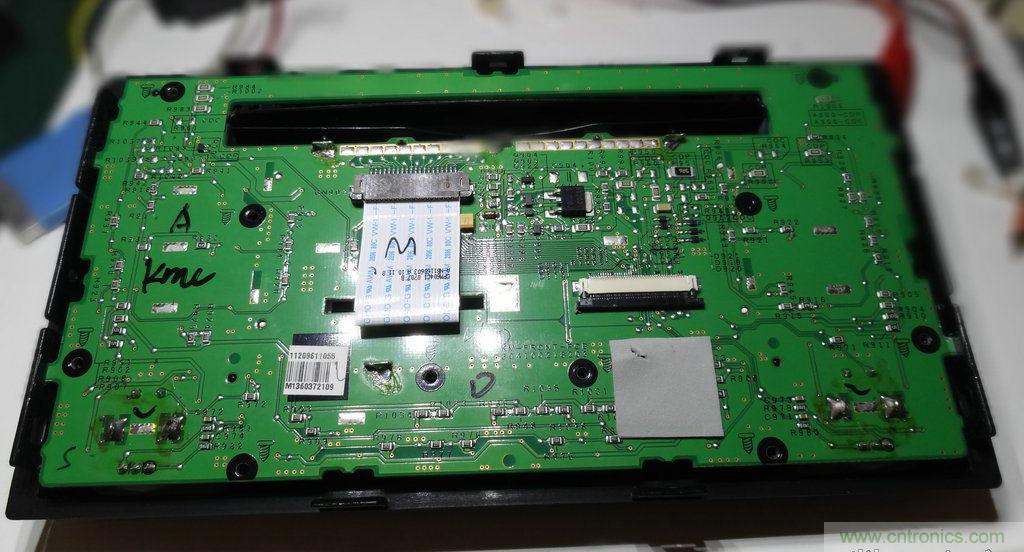

屏幕的有效显示面积大概4.3寸。单色点阵屏。

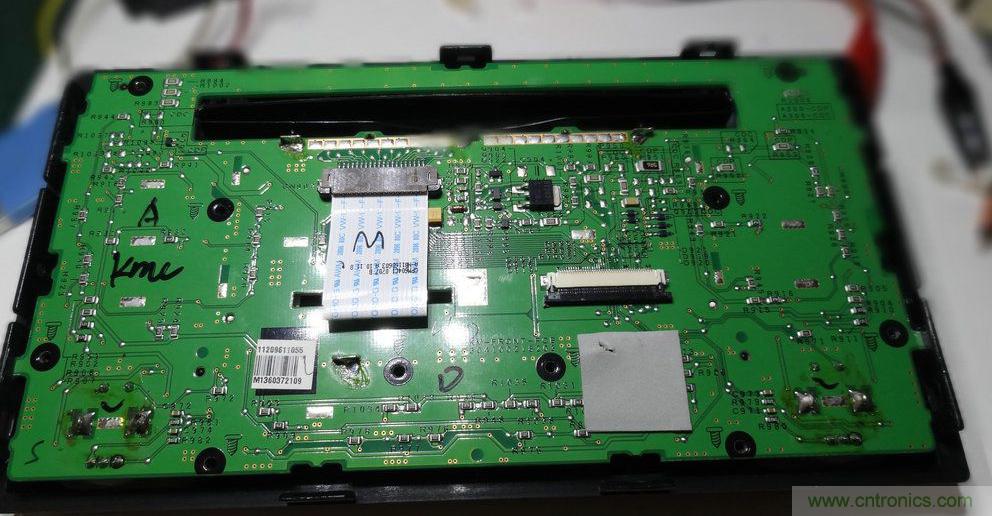

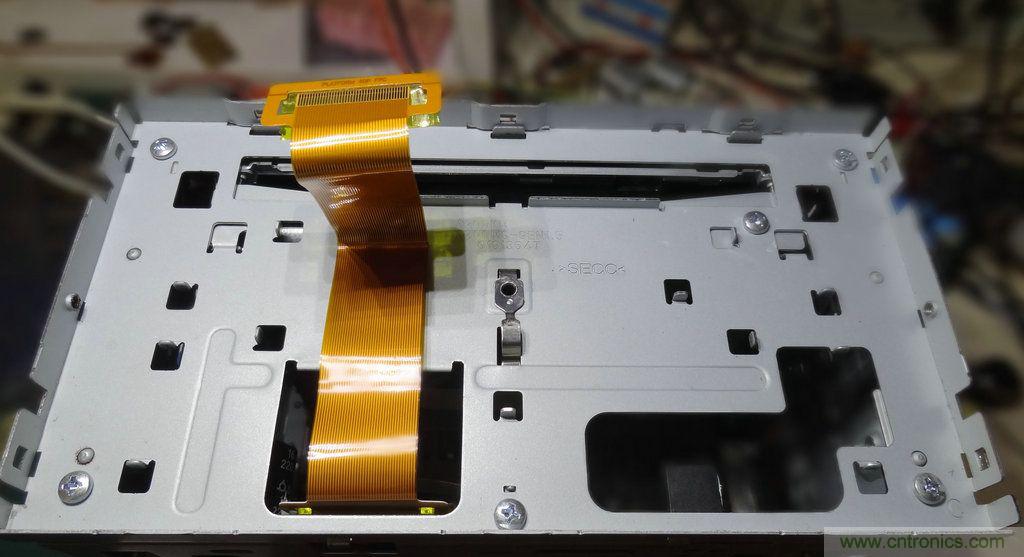

主机和面板之间的连接排线。
单碟CD机芯。
主板全貌。
[page]

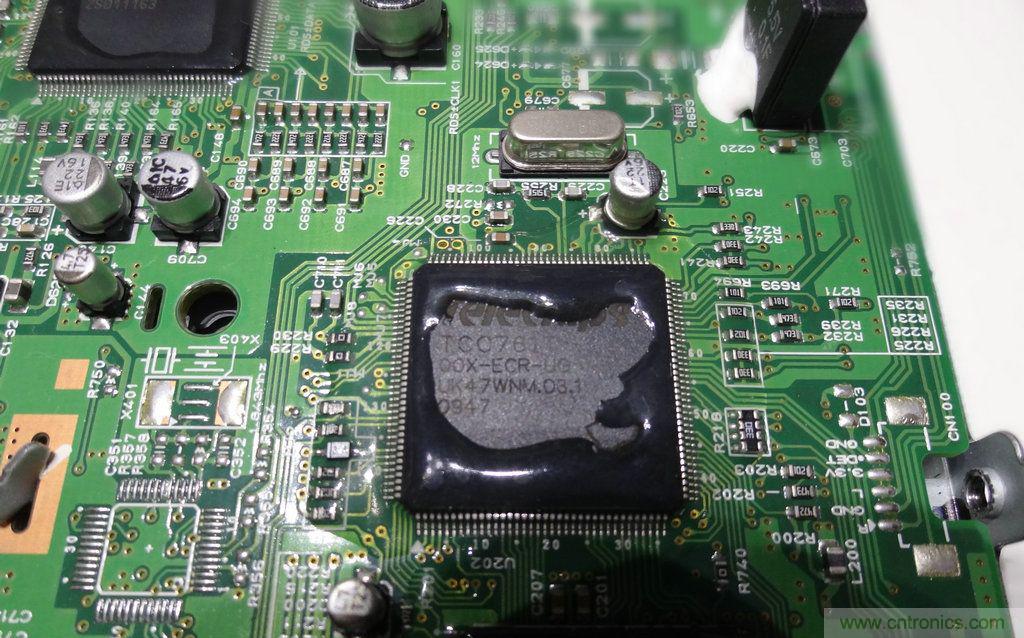

Telechips 761T解码芯片。不光支持音频解码,而且还支持视频解码。。。
关于Telechips的解码芯片,不知道应该怎么去评价它。以前它确实不如飞利浦PNX系列,不过近年来Telechips的芯片确实突飞猛进。只是造价。。。

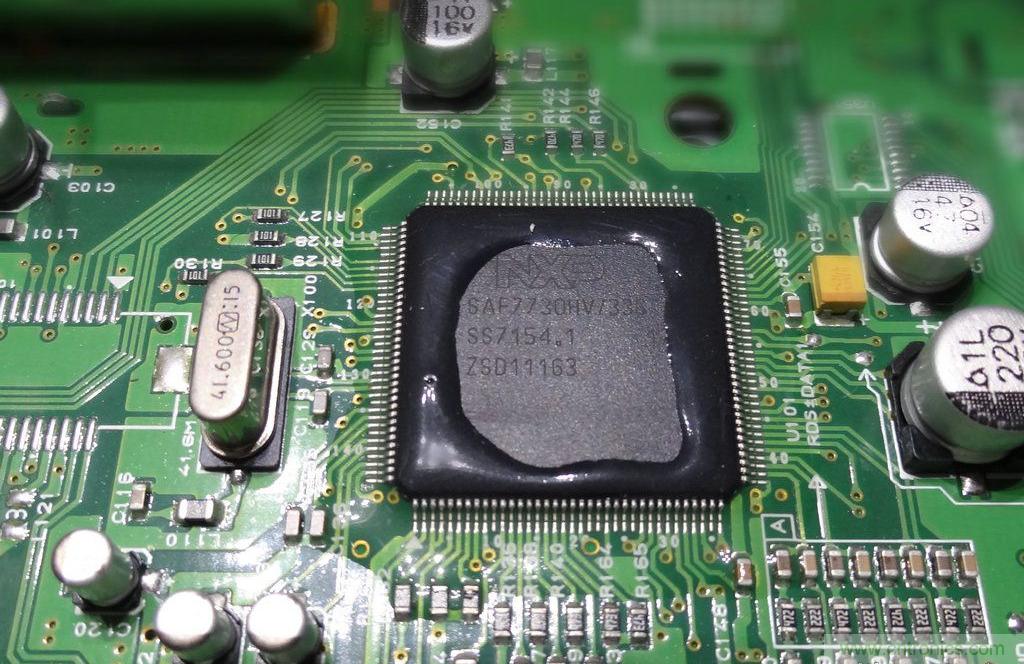

NXP SAF7730 典型的车载多媒体方案。

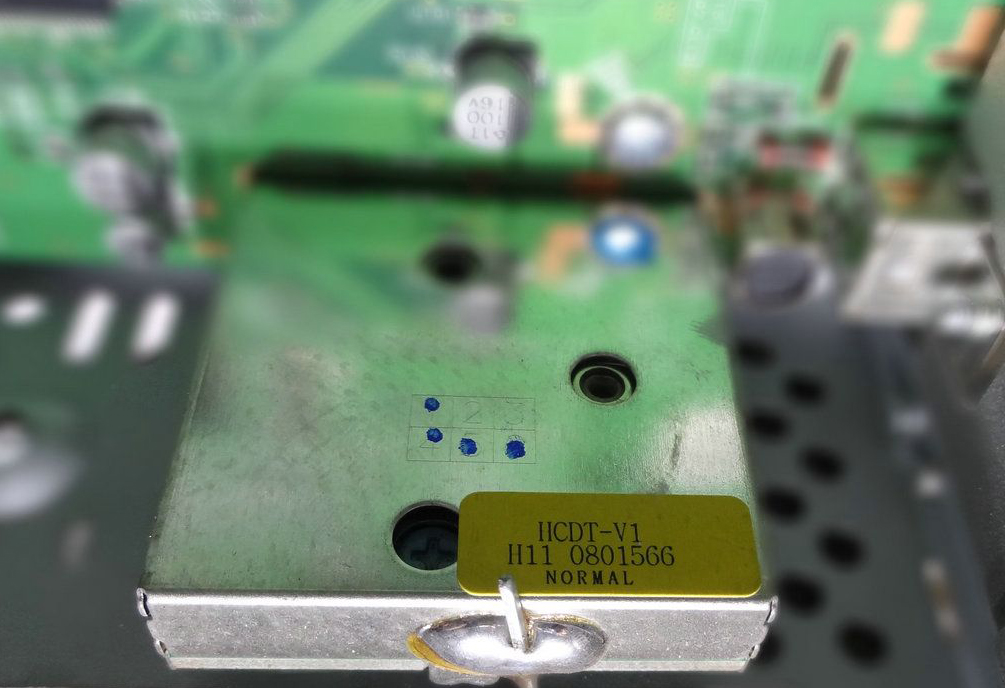

独立的收音模块。

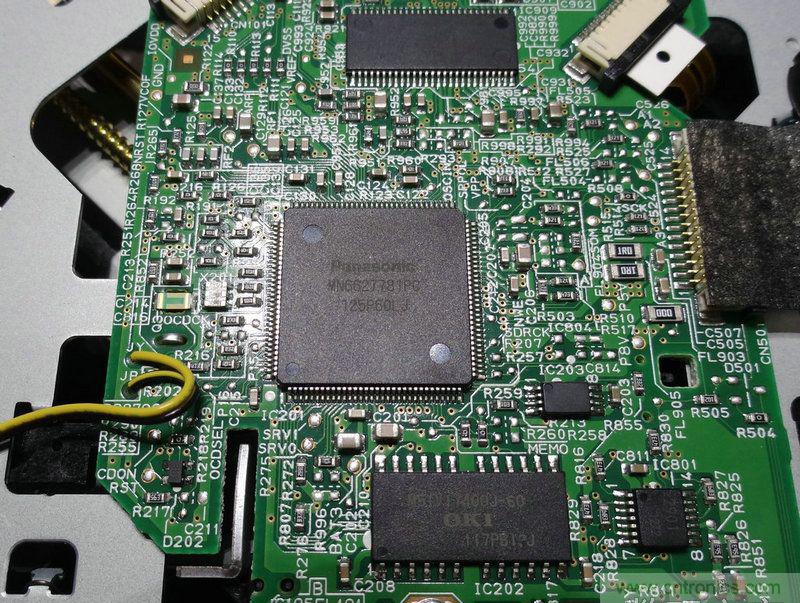

CD机芯
