【导读】随着科技的进步，电子产品日新月异，功能简单的产品已经被逐渐更替。新技术的诞生恰好满足人们的需求，半桥逆变电路就是其中之一。这种电路主要应用在高低压逆变、电子节能灯及变压器领域。本文对单相半桥型逆变电路的原理进行讲解，并详细介绍了这种电路的优缺点。

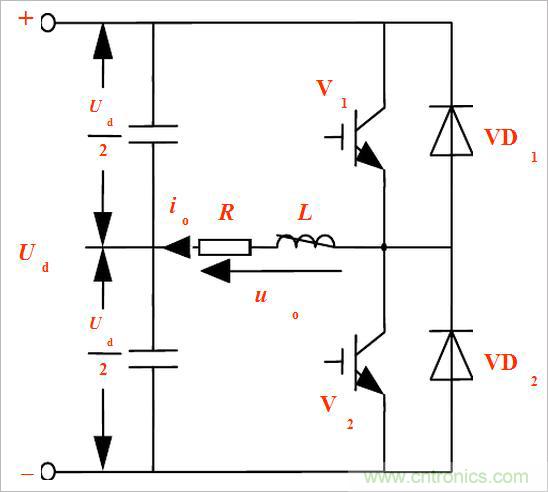

图1：半桥逆变电路
从上图中我们可以看到，在直流的一侧有两个能够相互串联的电容。这两个电容的连接点是直流电源的中点。半桥逆变电路有两个桥臂，每个桥臂有一个可控器件和一个反并联二极管组成。负载连接在直流电源中点和两个桥臂连接点之间。设开关器件V1和V2栅极信号在一周期内各半周正偏、半周反偏，两者互补。当负载为感性时，工作波形如图所示：

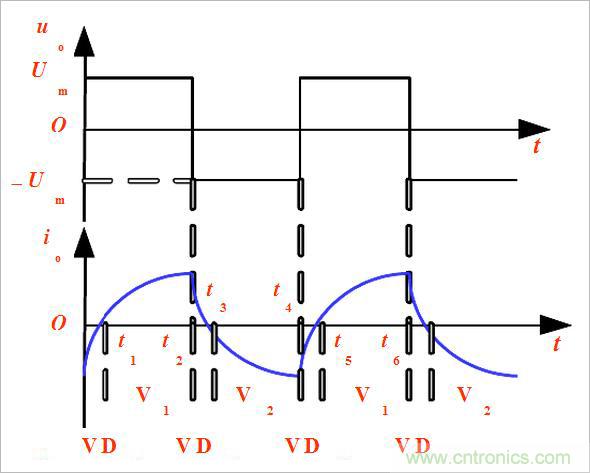

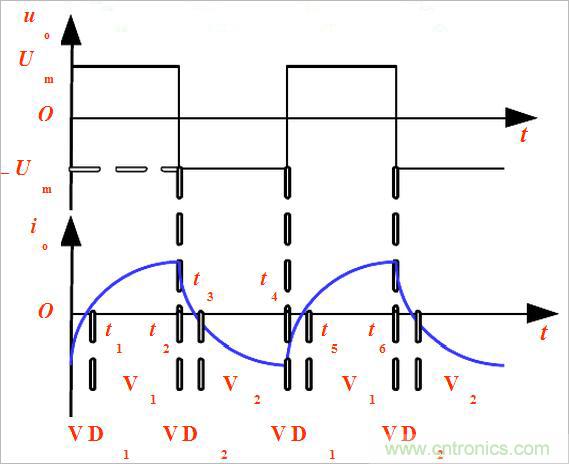

图2：负载为感性时的工作波形
t3时刻io降为零时，VD2截止，V2开通，io开始反向并逐渐增大。t4时刻给V2关断信号，给V1开通信号，V2关断，VD1先导通续流，t5时刻V1才开通。

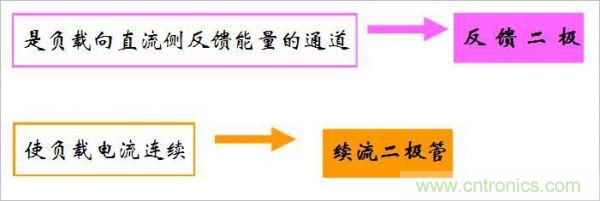

V1或V2通时，负载电流io和电压uo同方向，直流侧向负载提供能量。VD1或VD2通时，io和uo反向，负载电感中贮藏的能量向直流侧反馈负载电感，将其吸收的无功能量反馈回直流侧，反馈回的能量暂时储存在直流侧电容器中，直流侧电容器起着缓冲这种无功能量的作用。
图3：系统电路图
可控器件为不具有门极可关断能力的晶闸管时，须附加强迫换流电路才能正常工作。
半桥逆变电路优缺点
从原理的讲解当中大家也一定能够发现，半桥逆变电路所用的器件非常少，构造也比较简单，而这就是它的优点。半桥逆变电路的输出交流电压幅值Um为Ud/2，这就需要在直流侧串联两个电容器，并且在工作时控制两个电容器来进行电压的均衡，这就是它的缺点。
