一款降压开关稳压器LT1074的电路图

发布时间:2014-10-23 责任编辑:echolady

【导读】降压开关稳压器LT1074的输出电流是5A,过负载时限流电路动作,外接电阻负责调整其输出电压。其主要功能是吧直流经过降压、整流、平滑的非稳定直流调整成稳定的直流。

LT1074的输入电压范围较宽,标准的LT1074为8V≤Vi≤40 Vo,输出电压Vo可在2.5V≤Vo≤30V范围内调整。

按典型运用电路,推荐LT1074-5使用性测试的测试原理图

一款降压开关降压稳压器LT1074的电路图

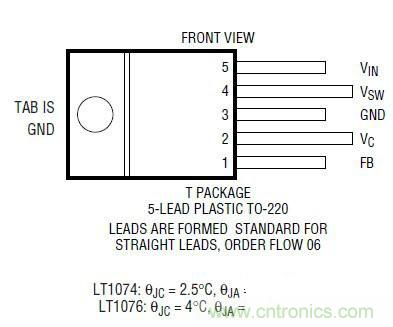

图1:管脚定义图

按上述方法连接电路,输入端给定10~40V的输入电压,在输出端给定5A的负载,检出5V左右的电压。

一款降压开关降压稳压器LT1074的电路图
图2:测试原理图
