提示：使用9V~12V电源均可，整机工作电流为3mA—3.5mA．报警时工作电流为0.6~1A）。虽然工作时静、动态电流变化很大，但不影响石英钟的精度。

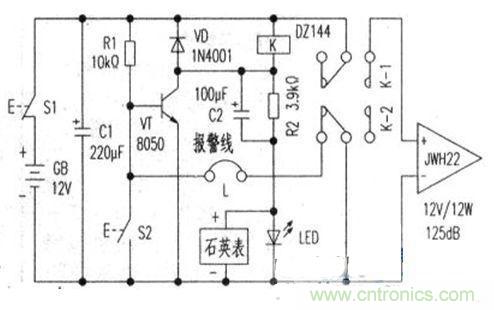

防盗报警器原理电路如附图所示。平时．晶体管VT基极经报警线和继电器K的一组触点（K-2的常闭触点）接地，则VT截止．K为释放状态。此时12V电源电压经继电器K线图（相当于电阻）、R2、LED分压为石英钟提供1.5V左右工作电压，石英钟工作，同时LED发光。报警线L可以用任何细导线隐蔽地缠绕在需要保护的设备或门窗上。

当盗贼行窃时，报警线L被扯断，晶体管VT立即正偏导通，继电器K得电吸合：一方面触点K-I接通（自带音源）报警电喇叭的TWH22电源．产生强力 “抓贼呀”报警声（也可通过K-l接通摄像头、无线远传报警设备等）；另一方面VT导通后，将R2、LED支路短路，LED熄灭，石英钟失电停止工作，记下准确的盗贼行窃时间。此时就是重新接通报警线L，由于触点K-2已经断开，继电器吸合状态被锁住而不会释放，石英钟也不会再工作，而TWH22继续报警。

S2为复位按钮（一般安装在报警器较隐蔽的位置）。要使报警声停止、石英钟恢复工作，可在记下报警时间，并重新连接好报警线 L后，按一下S2，使VT复位到截止状态，继电器K释放，LED点亮，石英钟获电工作。注意：此时应重新校正石英钟时间，使其按正确时间（如北京时间）运行。

指针式石英钟的工作电流为脉动电流，在确保石英钟正常工作的前提下，从减小守候电流方面考虑，在其供电降压电阻R2两端并接一只100μF的加速电容C2，这时整机工作电流为3.2mA(若去掉C2，R2阻值应从3.9kΩ降至2.4kΩ，此时工作电流为5mA)。电路安装完毕试机时，若石英钟不走，可适当调整(减小)R2阻值，使其正常运行即可。
