【导读】头戴式耳机在奔跑中也有优良的隔音、音效等效果来的，相比于传统的耳机可以少了把耳机从头上扯下来砸到地上的烦心事，但是无线蓝牙耳机贵的要死，所以一位技术达人准备自己来DIY头戴式蓝牙耳机，买不起咱还做不起么？
说到头戴式耳机，我想很多人都是奔着它优良的隔音、音效等效果来的，但是传统的有线头戴耳机在使用中总是会不小心扯到耳机线，有时甚至会直接把耳机从头上扯下来砸到地上，这一点让人觉得颇不爽。
在屡屡发生上述令人不爽的事情之后我终于决定要换个无线头戴耳机了！雄心壮志上在某网购逛了一圈，扫了一眼咱的账面余额，然后默默地抓起普通有线耳机继续用……喂喂，作为一个DIYer怎么能允许这种情况出现！买不起咱还做不起么？赶紧的采购零件开工！
材料和工具：
制作材料:

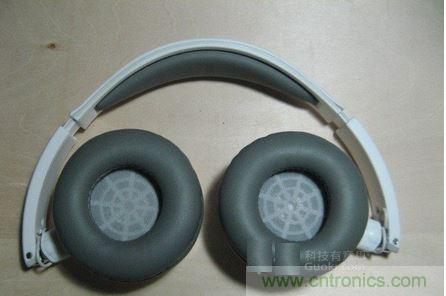

头戴式耳机
旧耳机一副（用于取音频线）
蓝牙音频接收模块
600mAh锂电池及保护电路
锂电池充电板
3pin排针及排插
3.5mm耳机座
小拨动开关
飞线若干
热缩管若干
油性记号笔
绝缘胶带
蓝色5mm LED
制作工具
烙铁及相关耗材
热熔胶枪
电磨（带钻头）
锉刀
游标卡尺
钢尺
小十字螺丝刀
拆解原耳机

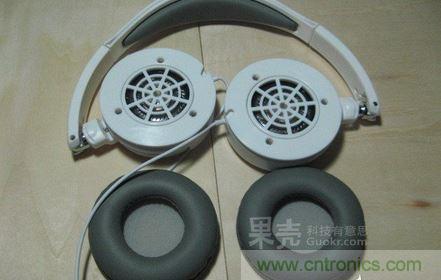

首先将耳罩拿下来，注意别太暴力，力度要适中，别把上面的缝线扯开了……
然后拧下三颗固定螺丝，把扬声器单元温柔地、轻轻地卸下来。拆下来的螺丝可以放在耳罩里面，没那么容易弄丢，省的半小时后总装发现少个螺丝神马的。
将原来的音频线焊下来，去除，留下外壳和扬声器部分。
将相对独立的左右部分用旧耳机线连起来
[page]
由于原来的耳机左右两边的部分是相对独立的，没有导线连接，而此次制作需要将电池和蓝牙模块分开左右两边放，放在右边的蓝牙模块的左声道输出也需要用音频线连接到左边，所以需要用一副旧耳机来拆取音频线。

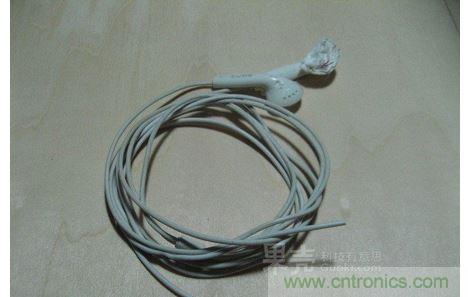

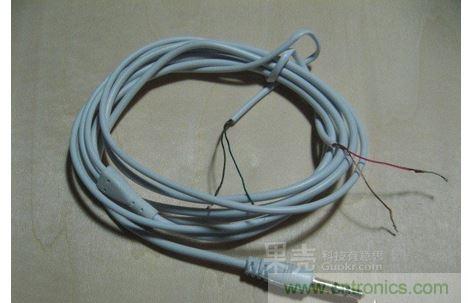

这是一副被蹂躏过的耳机线……好在线缆部分没有损坏，可以使用。
这里之所以不采用从这副耳机上拆下来的耳机线是因为拆下来的线太粗了，不方便走线，而普通耳机的线比较细。
分出两根等长的、大约比耳机头罩部分长两倍的耳机线。
将耳机的折叠转轴和伸缩部分拆解，注意在拆解的时候千万不要用蛮力，若是拆不开的话先检查一下是否漏拆了一颗螺丝，同时多试几个方向和角度，不然咔嚓一声后你就只有重新买一个头戴耳机了……

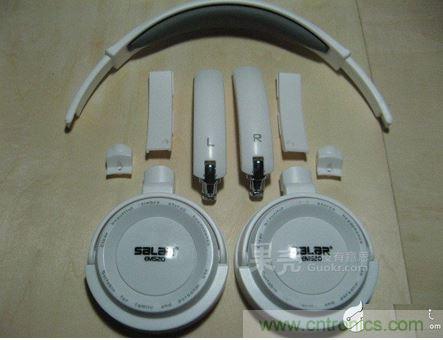

完全拆解后的折叠转轴和伸缩部分。

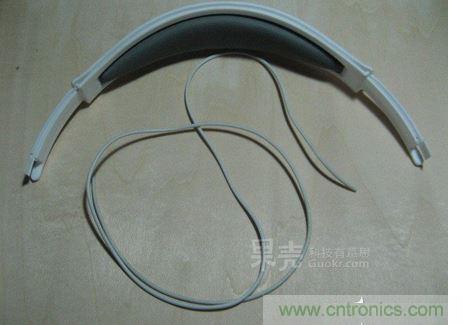

先从头罩部分开始下手，准备布线。

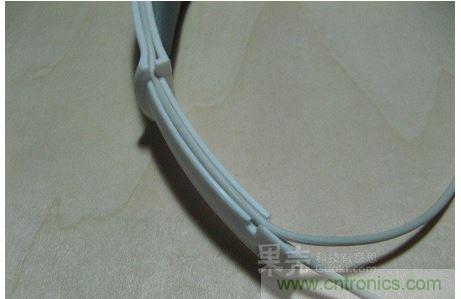

如图所示，将耳机线压进头罩时突然发现这款耳机貌似是有设计过线槽的，耳机线可以很轻松的压进去，就连伸缩和折叠转轴部分都有过线槽，大大方便了本次制作……
[page]

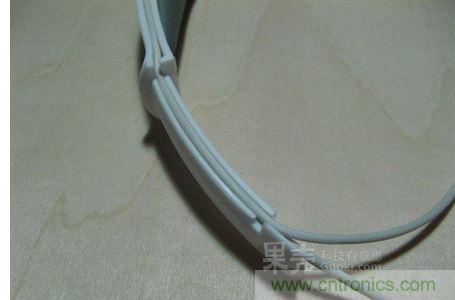

再卡一根线进去，如图所示，一根是电源线一根是左声道音频线。
然后将线绕过头罩上的卡齿，准备推进卡槽中
将头罩的卡齿推进伸缩部分的卡槽中，然后将两根线从伸缩部分底端（图中右边）那个缝隙中穿出来。注意要先把头罩拉到最长以留出足够长的线以免以后戴耳机调节松紧的时候把线扯断。

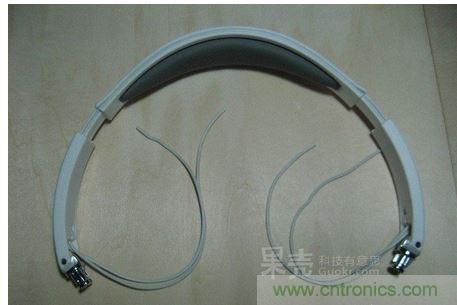

另一边如法炮制，注意两端留出的线长要一致哦！
将耳罩部分装上，但是发现图中金属的转轴部分原先设计的走线槽只能容纳一根线，无法穿过两根线，这时候只有直接在听筒的外壳上打孔过线了……
量好线的直径，准备比线径稍微大那么一点点（大0.1mm左右）的钻头，打孔。

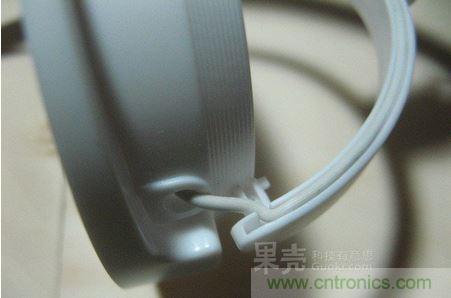

将两条耳机线分别穿过过线孔，走线成功！

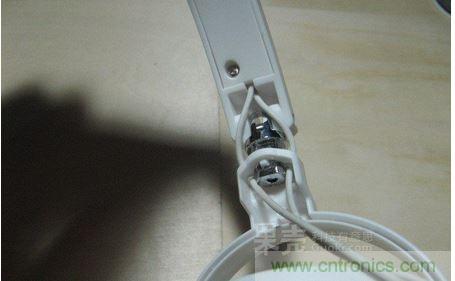

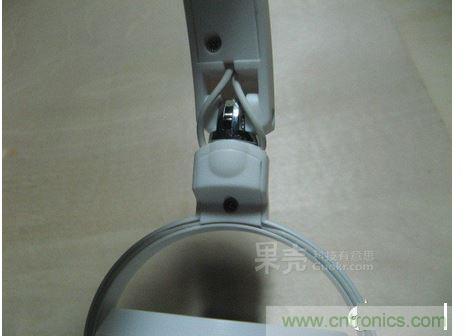

将走下来的耳机线压入听筒转轴支架里面的空隙中，如图所示。
至于侧面的转轴部分，先将转轴拆出来，然后将耳机线穿进去，最后再把转轴装回去。

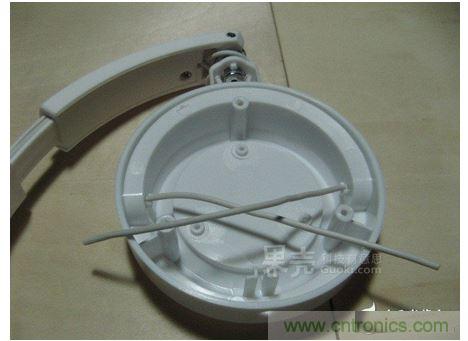

历尽千辛万苦通终于成功穿入听筒内部的两条耳机线……

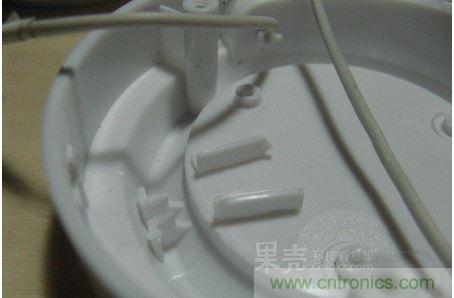

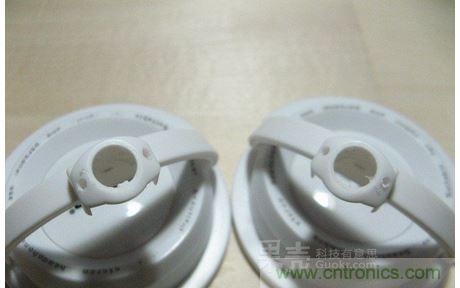

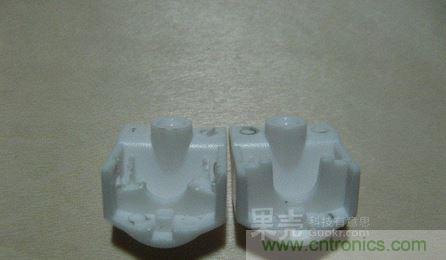

由于贴着转轴部分打孔过线，所以换来的转轴卡子也要适当修剪一下，以给“入侵”进来的耳机线留出一定空间。

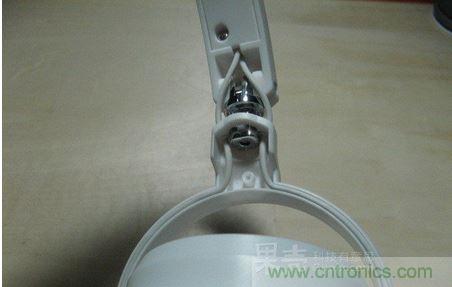

然后将修剪过的卡子装上，折叠转轴部分的布线就结束啦~

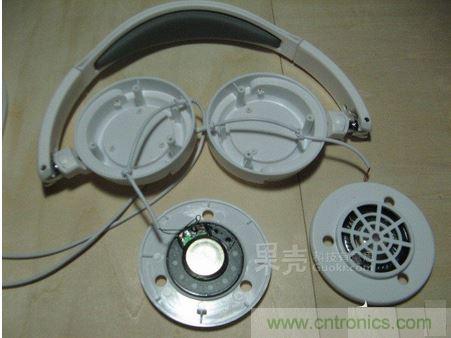

另一边也如法炮制，一个头戴式蓝牙耳机的基本框架就出来了~
电路部分的制作

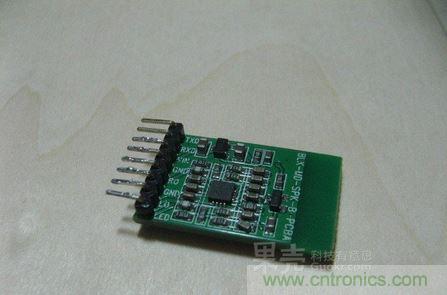

首先出场的是今天的主角——蓝牙音频接收模块。

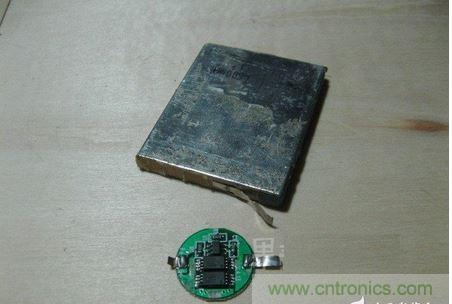

然后是主角的动力源——600mAh的旧手机电池（说是电芯更恰当……）和锂电池保护电路。

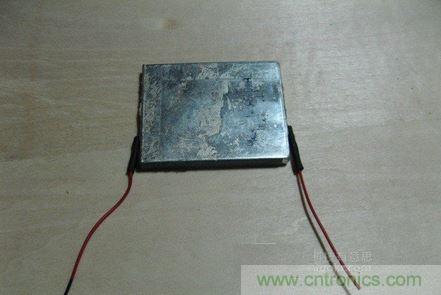

首先在电池的正负两极引出导线，注意区分正负极及避免短路！
由于本次制作作者暂时找不到不同颜色的细飞线，于是只有用记号涂黑负极引线笔这个古老的方法来区分正负极了……

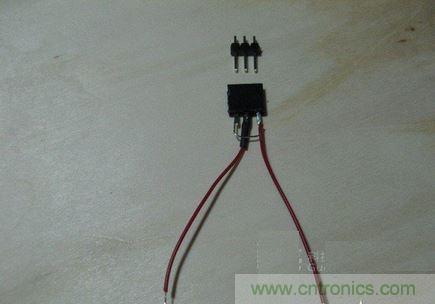

由于找不到其他的足够小又合适的电源插接口，于是只有用排针排插来代替了。

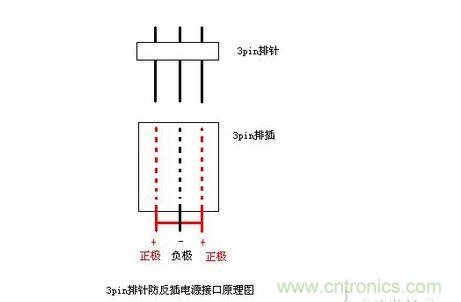

为什么要用三根排针？原因是为了防反接，原理见图。这么接的话不论正插反插都不会因接错正负极而导致其他事故的发生。

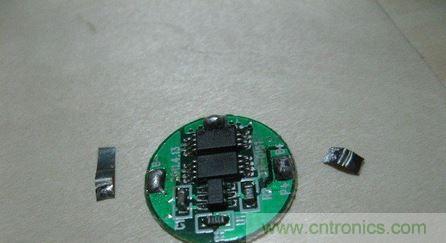

这是从手电筒用的旧16340锂电池上拆下来的保护电路板，首先把原来的镍片焊下来

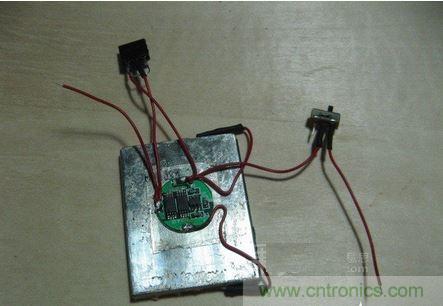

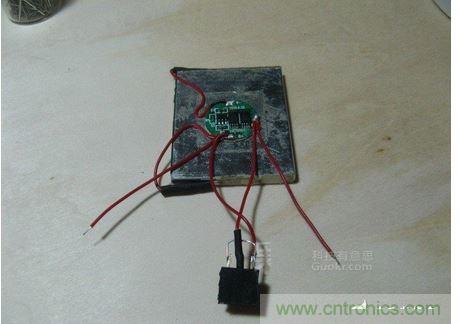

将电池接在保护电路上，将充电接口接在保护电路上。注意留两根蓝牙模块的电源线。
记得在蓝牙模块的电源线上装上电源开关哦！
将左右两边的听筒中的耳机线剥开，露出内芯。

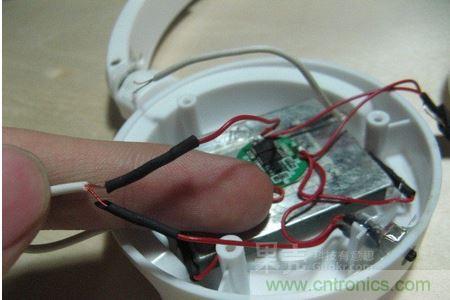

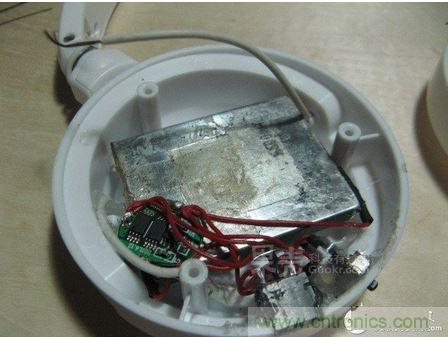

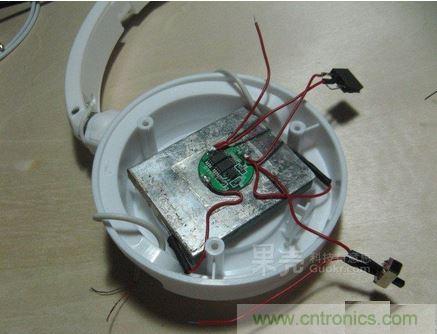

将电池用热熔胶粘在左听筒内部。注意摆放位置及方向。

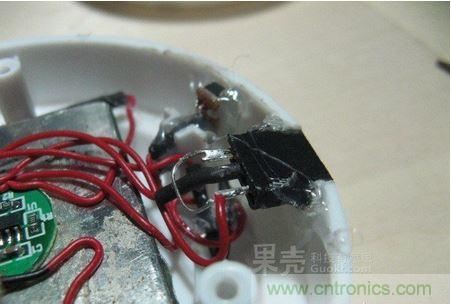

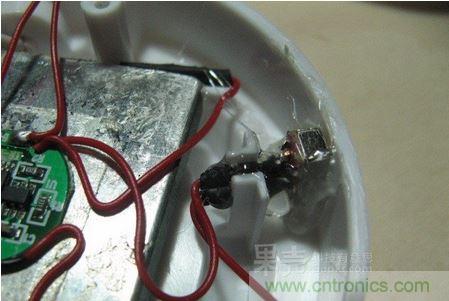

电源开关刚好放如之前的耳机线入口处，然后用热熔胶固定好。
将原来预留的蓝牙模块电源线与其中一根耳机线中的两根漆包线焊在一起。注意漆包线需要用打火机烧灼掉表面的漆层后才可以焊接！
[page]
记得在纸上写清楚哪条耳机线是电源，哪条是左声道哦！

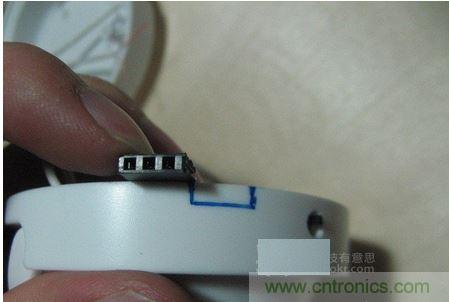

至于电源接口则需要自己打一个合适的槽了。
开好槽后记得打磨光滑，然后上热熔胶固定。

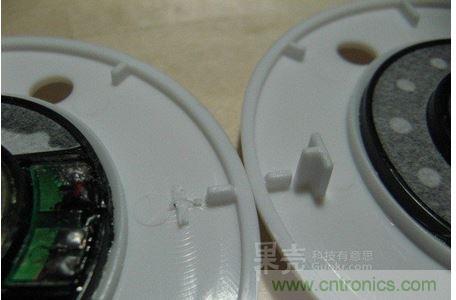

由于电源接口的位置刚好是扬声器单元上的一个卡位，如图所示，所以只有剪掉这个卡位才能正常装上扬声器单元。

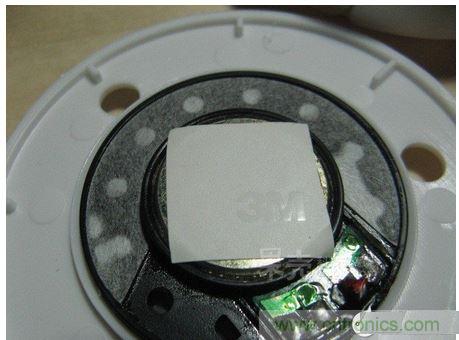

记得扬声器背面贴一段绝缘胶带，以防止金属外壳对电池保护电路板造成短接的影响。
后来发现电池保护板需要移到旁边来才可以正常装上扬声器单元，不然保护板刚好顶住扬声器背面装不下……

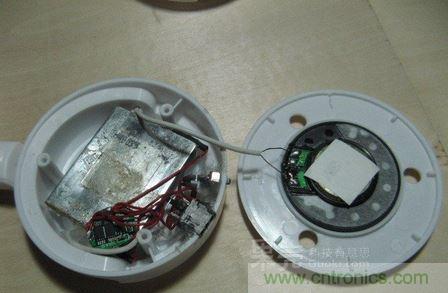

将另一条耳机线焊上扬声器模块，准备总装左听筒。
再次提醒要拿笔和纸记录好哪条耳机线是左声道哪条是电源！
装上三颗螺丝和耳罩，头戴式蓝牙耳机就完成了一半了！

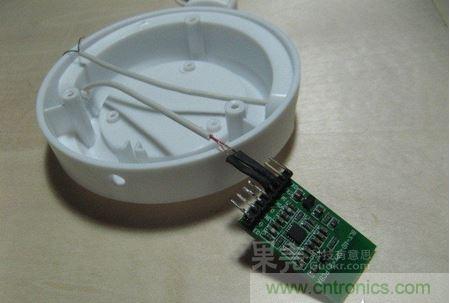

拿出刚才的记录，先将电源线焊到蓝牙模块上。注意漆包线和蓝牙模块都比较脆弱，焊接的时候一定要温柔~

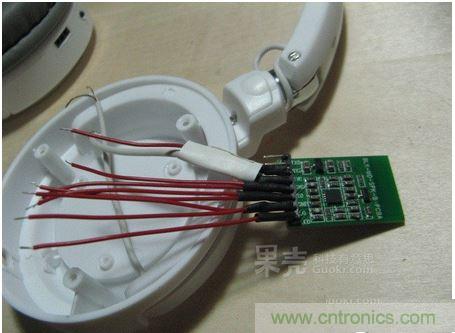

然后在蓝牙模块上接出一会需要的接线。我这里是指示灯一根，左右声道和音频地线各两根。
准备安装音频输入/输出接口，美观起见，同样安装在原来的耳机线入口处，不过这次要扩孔和剪掉卡位。
将卡位剪断，然后扩孔。

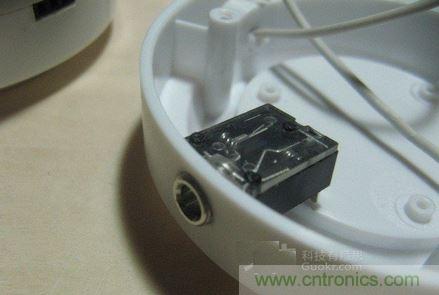

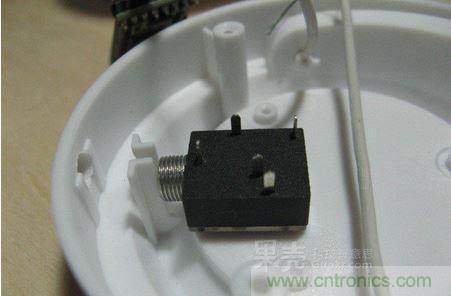

3.5mm音频插座完美放入！

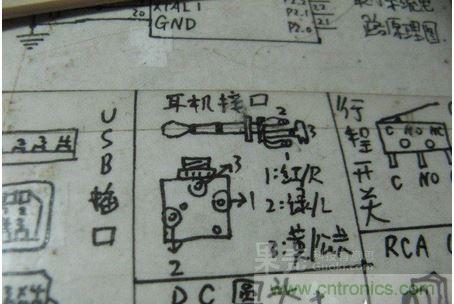

附一张上初二的时候贴在桌子上的各种常用接线定义图……

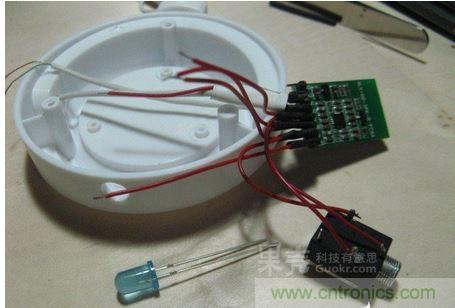

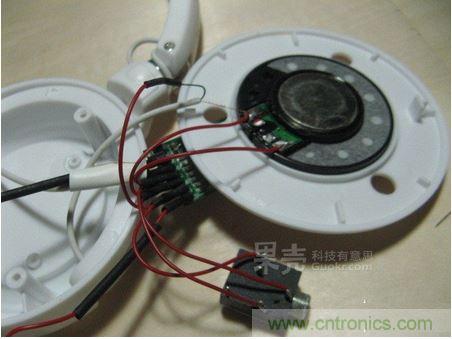

接好音频输入/输出接口，准备接指示灯。
将右声道部分焊接到扬声器单元上。

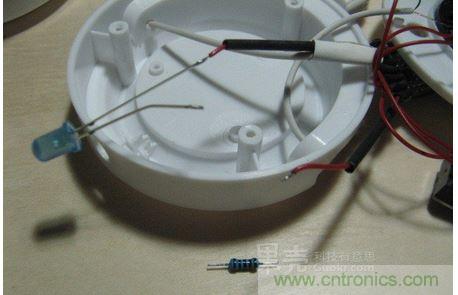

LED状态指示灯需要串联1K左右的电阻以免亮度过高。

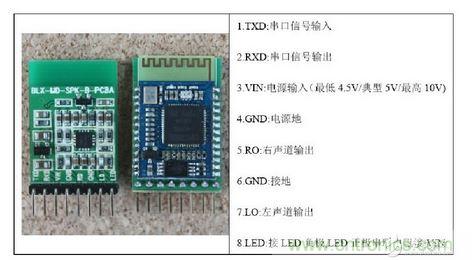

蓝牙模块接线图

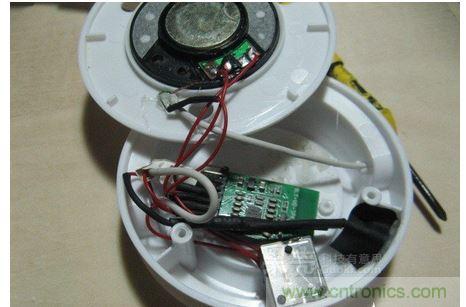

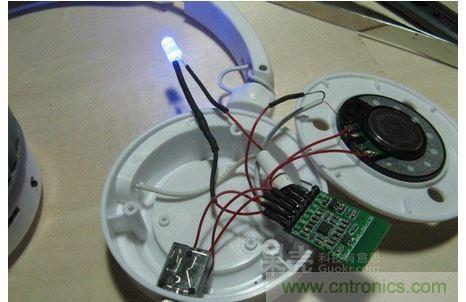

将从左边穿过来的右声道音频线接好，然后打开电源开关测试，蓝灯快闪，正常进入被搜索状态！
将LED用热熔胶粘在听筒外壳上，里面最好贴一层黑色绝缘胶带防止漏光。
将右边听筒也装好，此时一个自己亲手打造的蓝牙头戴式立体声耳机就制作完成啦！

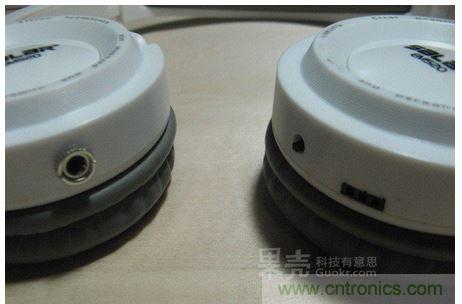

简洁漂亮的接口和开关。
充电部分制作

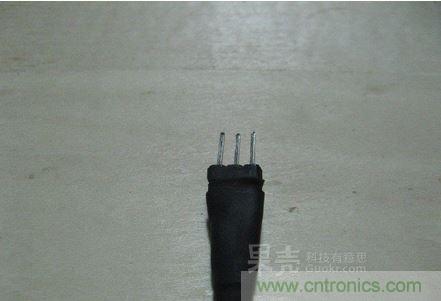

首先按照与充电插座同样的方法制作充电插针（下为原理图，排针与排插的接线一样）。

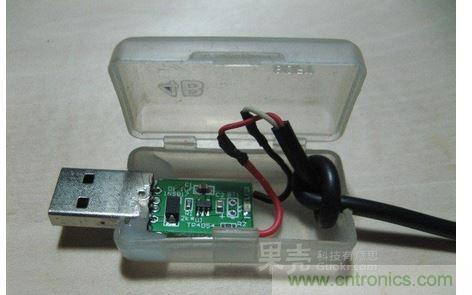

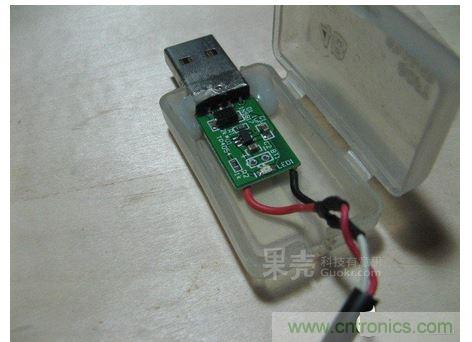

然后将一个锂电池充电板上的电池端接线接到做好的充电线上。
为避免将线扯断或者焊点脱落，最好在线上打个孔再引出盒子外。

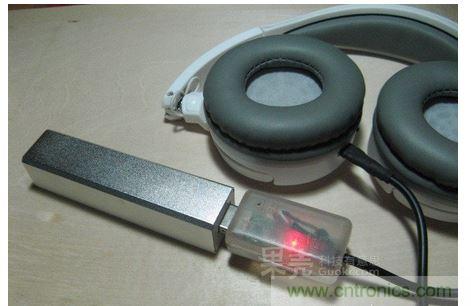

合上盖子，插上插头，开始为你的蓝牙耳机补充能量！
