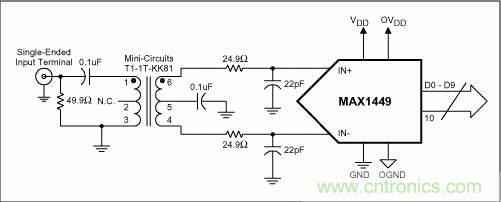

本文以MAX1449为例进行说明和分析，给出了两种可能的输入配置。图1表示一个典型的交流耦合、单端到差分的转换设计。该设计使用宽带变压器(如Mini-Circuits的T1-1T-KK81 (200MHz))，原边端接50Ω电阻和25Ω /22pF滤波网络。该配置中，源阻抗为50Ω的单端输入信号通过变压器转换成差分信号。50Ω原边端接可以很好地实现信号源与变压器之间的匹配。然而，这也意味在变压器的原边和副边存在不匹配。原边等效电阻为25Ω，但副边存在很大的阻抗不匹配。这是因为ADC的20kΩ输入电阻与22pF电容并联造成的。这会影响输入网络的频响特性，从而最终影响转换器的频响特性。变压器的标称漏感为25nH到100nH。结合22pF的输入滤波电容，这将产生谐振频率：





110MHz到215MHz之间的谐振频率将在该频段产生干扰尖峰。



图 1.



图2描述了类似的交流耦合配置，但它使用了带有原边端接、性能更好的宽带变压器(如Mini-Circuits的ADT1-1WT (800MHz))和25Ω /10pF滤波网络。尽管ADT1-1WT的阻抗是75Ω，但较低的漏感将-1dB的频点提升到了400MHz，而T1-1T-KK81的-1dB频点只有50MHz。



图2.

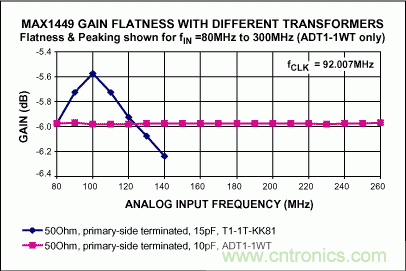

图3显示了两种端接架构辅以变压器和滤波网络器件的对比结果。从图中我们可以看到明显的性能改善。T1-1T-KK81变压器的输入带宽(蓝线)在90MHz到110MHz间有大约0.5dB的增益波动，而ADT1-1WT变压器的输入带宽(紫线)在300MHz内保持了0.1dB的增益波动。动态范围(ADT1-1WT变压器，50Ω



图3.



原边端接，在INP、INN输入滤波电容为10pF)在fIN=50MHz时仍有58.4dB的SNR。尽管图3只显示了80MHz到260MHz (ADT1-1WT)的输入频率，实验室测试结果表明，在增益波动为0.1dB范围内输入频率可超过8阶奈奎斯特频率。



改善变压器的副边阻抗匹配可以进一步改善增益平坦度。一种方法是用副边端接而非原边端接。这种方法将在其它应用笔记中论述，该方案基于Maxim最近推出的MAX1122/23/24系列进行输入网络的设计和分析。请参考以下应用笔记链接，以获得关于原、副边端接的详情。





MAX1448评估板数据资料, Rev1, 7/2001, Maxim Integrated, Sunnyvale, CA


MAX1449数据资料, Rev0, 10/2000, Maxim Integrated Product, Sunnyvale, CA


应用笔记：副边变压器端接提升高速ADC的增益平坦度
