【导读】在电源设计、电机驱动、半导体测试和多通道采集等场景中，示波器的采样率、存储深度和通道数直接决定了调试效率与测量精度。本文介绍一款具备5GSa/s实时采样率、12bit垂直分辨率（ADC）+4bit（ERES）、500Mpts/CH存储深度及100万wfms/s波形捕获率的示波器产品。该产品支持8通道和6通道两种型号，并可通过64通道同步机扩展至512通道大规模同步采集，同时集成电源分析、三相电分析、协议分析和时序分析等专项测量功能，适用于研发验证与产线测试的无缝衔接。

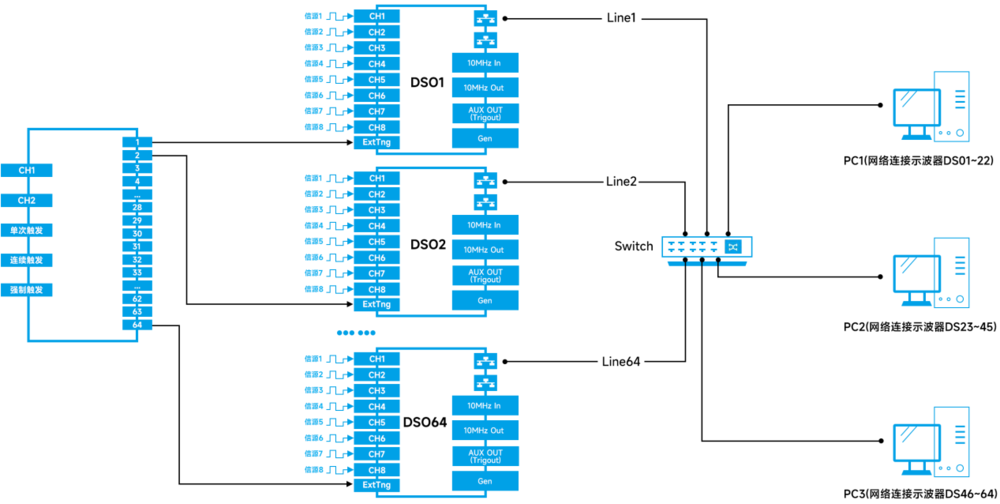

1、512通道大规模采集系统
一台64通道同步机即实现512通道大规模同步采样。
桌面与机架机型硬件参数及算法一致，研发验证的参数可无缝导入产线，实现从研发到量产的一致性闭环。

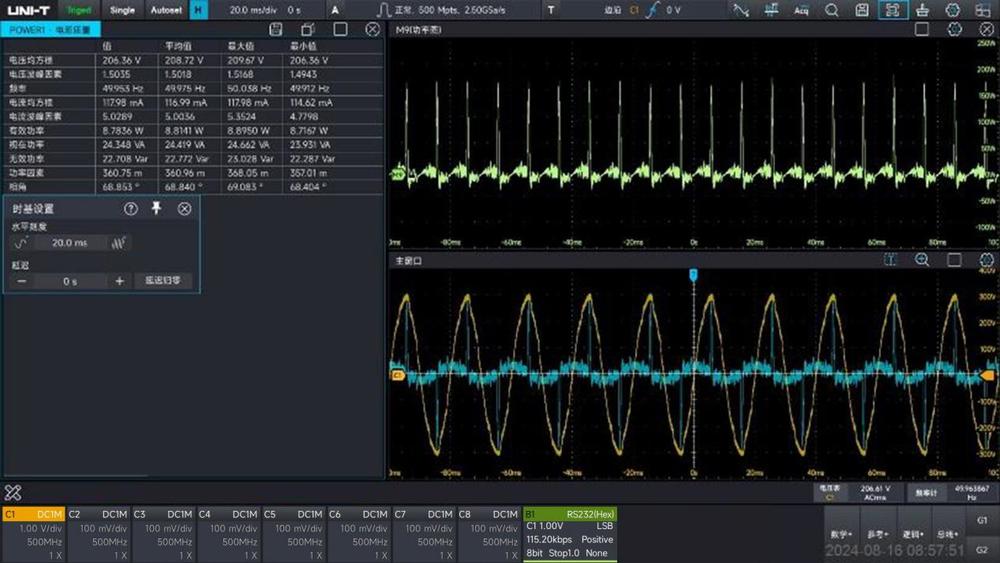

2、电源分析12+
电源质量、谐波分析、开关损耗、瞬态响应、浪涌电流、Rds(on)、转换速率、效率、安全工作区、调制分析、纹波分析、启动/关闭时间

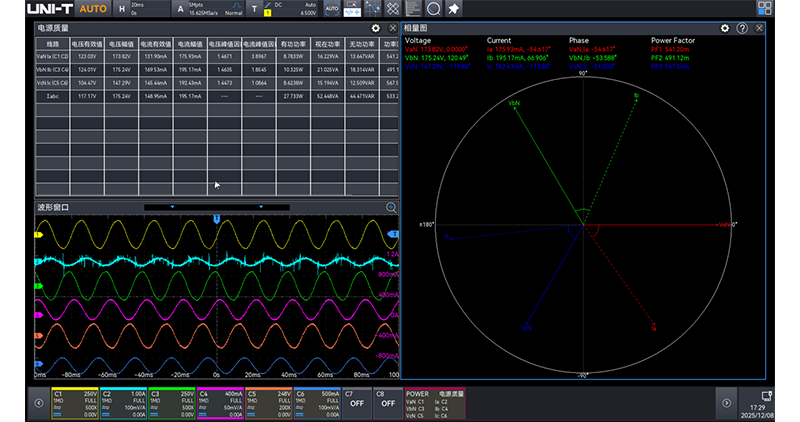

3、三相电分析
同步捕获三相电压与电流波形，直观呈现相位关系与平衡状态，精准分析谐波。
分析项：电源质量、谐波分析、纹波分析、效率、DQ0分析

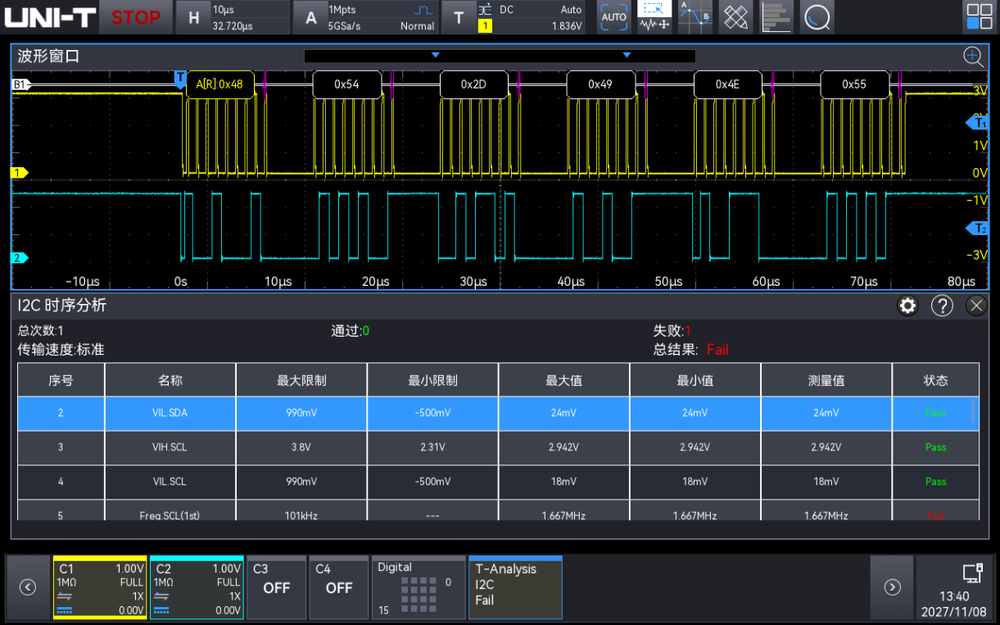

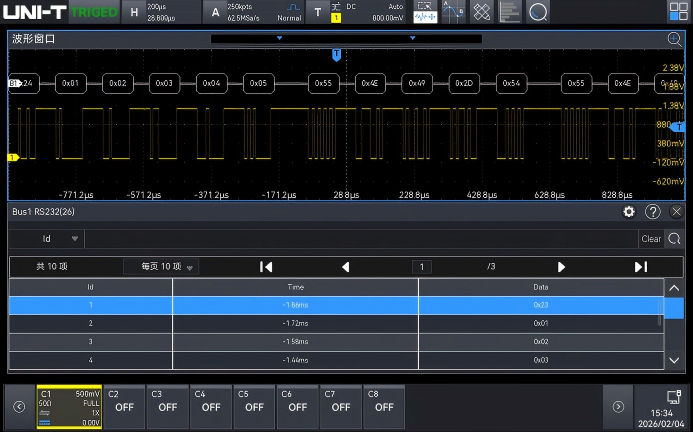

4、协议分析12+
嵌入式：RS-232/422/485/UART、I2C、SPI、AudioBus(I2S ,LJ,RJ,TDM)
汽车：CAN、CAN-FD、LIN、FlexRay、SENT
传感器 & RFID：Manchester
航空航天：MIL-STD-1553、ARINC429
5、时序分析8
精准护航信号传输
RS-232/422/485/UART、I2C、SPI、CAN、I2S、Reset、Switch、LIN

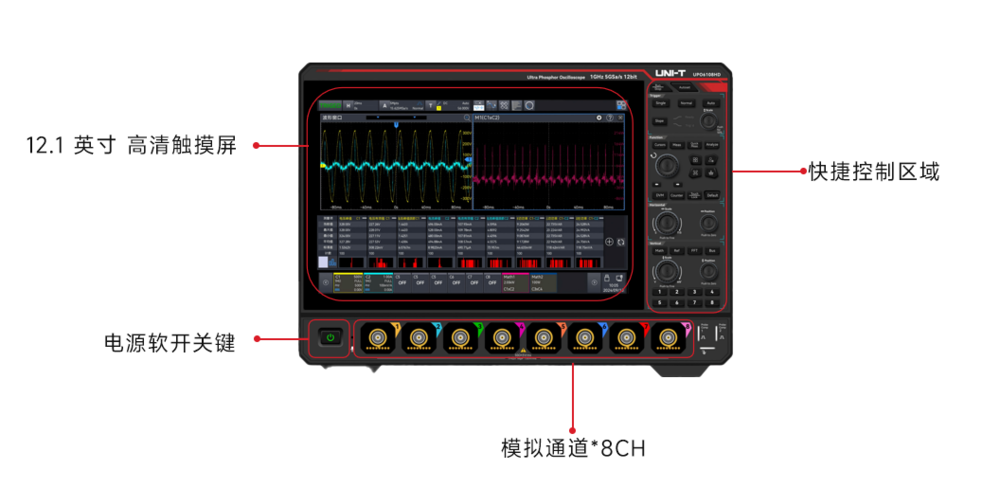

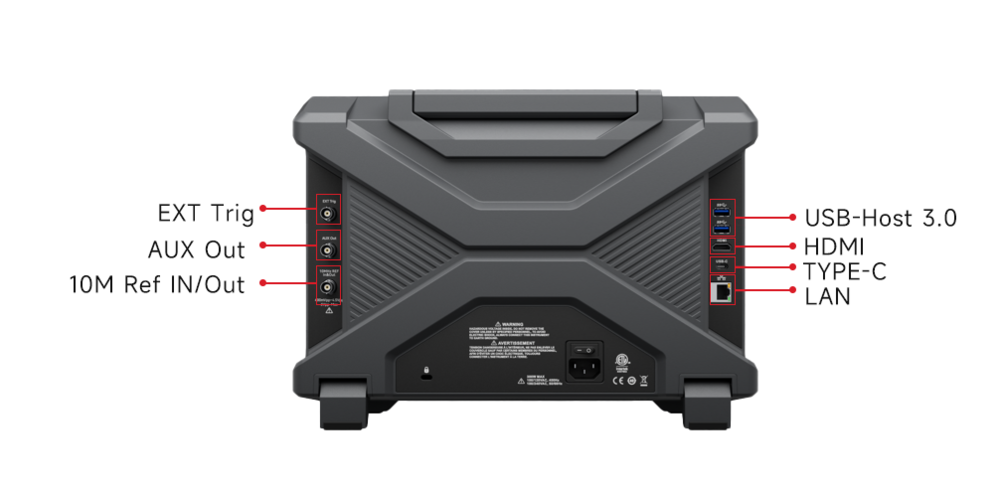

二、面板介绍
三、应用领域
可广泛应用在三相电机分析、电源分析、半导体测试、医疗电子等领域。

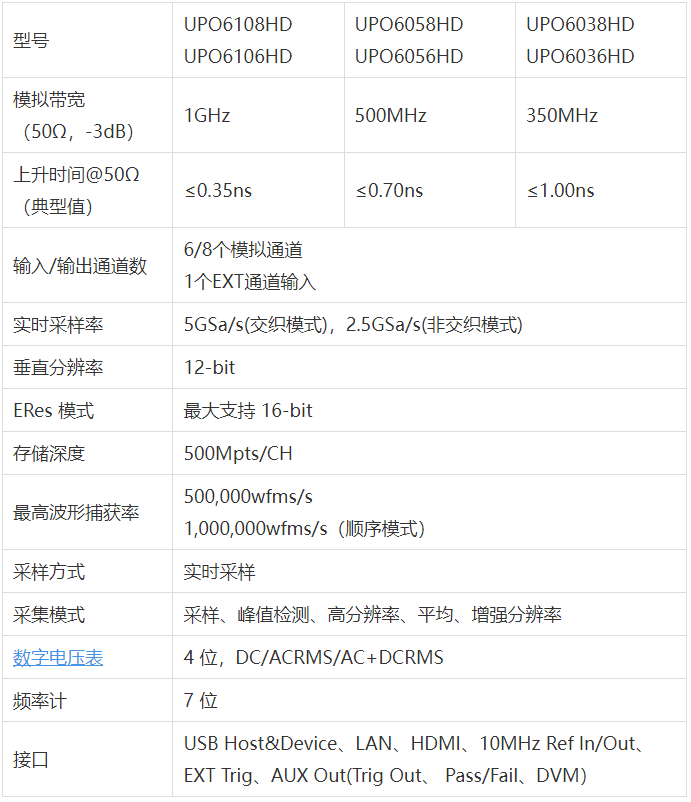

四、产品参数
结论
从参数配置来看，该示波器在采样率、存储深度和波形捕获率上达到了当前主流中高端水平，512通道的同步扩展能力针对大规模多通道采集场景提供了明确的解决方案。值得关注的是其桌面与机架机型在硬件参数和算法上保持一致，研发阶段的测试方案可直接导入产线，这对于需要从验证到量产保持测量一致性的团队来说是一个实际收益。电源分析、三相电分析和协议分析等内置功能覆盖了嵌入式、汽车、航空航天等常见应用领域，减少了外挂分析工具的需求。
