一直想弄一个人体感应 LED灯,首先黑夜不用找开关,再之,开门人进来灯就自动亮起来。
所需要的元器件:
1,NPN型三极管 一只
2,1N4007整流二极管一只
3,人体感应模块一只
4,手电筒LED灯珠若干
5,光盘一张用来 固定LED灯
6,用微波炉的盒子自制柔光罩一个
7,少量砂纸
8,导线若干
9,铅酸电池组若干 4v 或者手机充电器一只
10,太阳能电池板一块(这个现在还没有配备上)
下面开始讲述制作方法
总体的步骤分为三大步:
一,制作灯板
二,人体感应模块与电器元件焊接
三,接线与悬挂

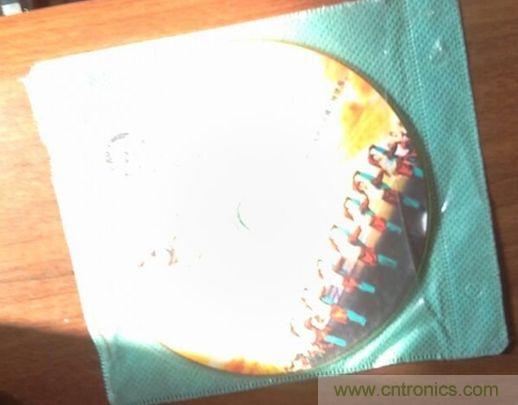

这是一个已经退出使用的光盘,现在需要做的是用热熔胶把led粘结在上面。
[page]

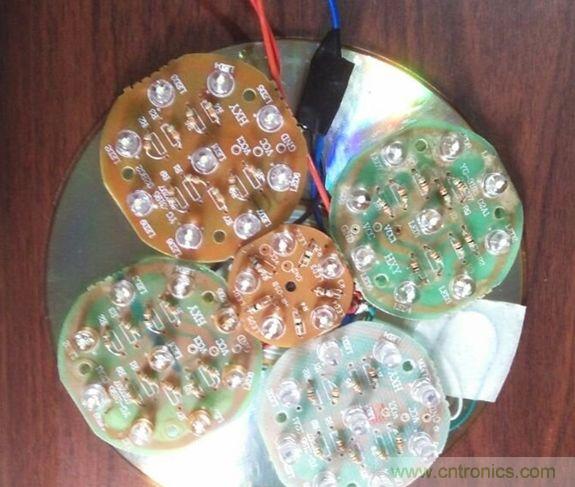

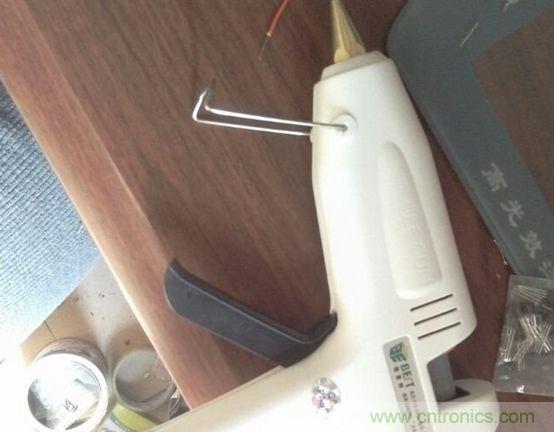

我用的是一些拆机手电筒灯板,上面有若干LED ,若干电阻 ,我的做法是:把LED灯板并联起来,用热熔胶枪焊接起来。

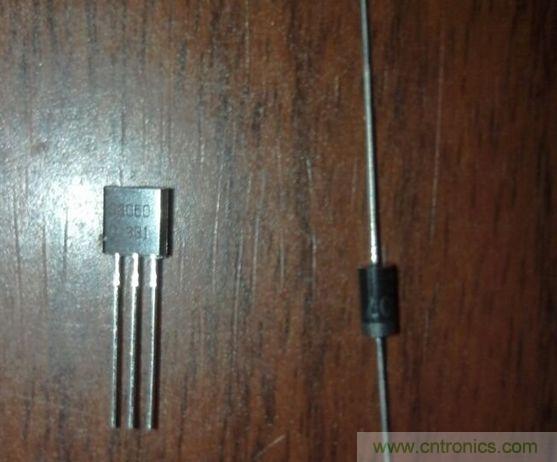

之后面制作人体感应模块。这是上面介绍的两个元件 ,三极管整流二极管。
这是人体感应模块。
[page]

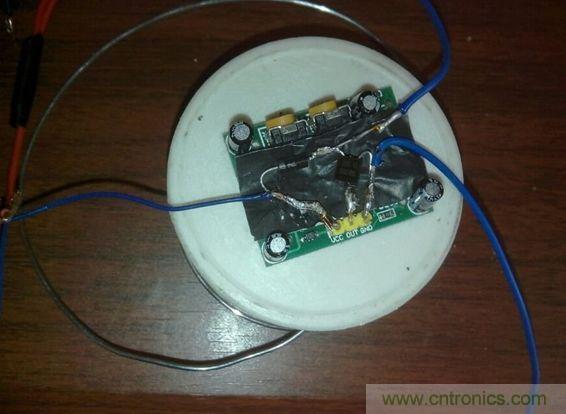

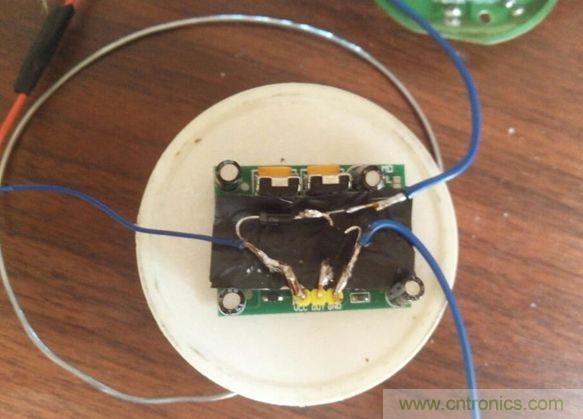

我焊接起来了,请看图,焊工不好请见谅啊.

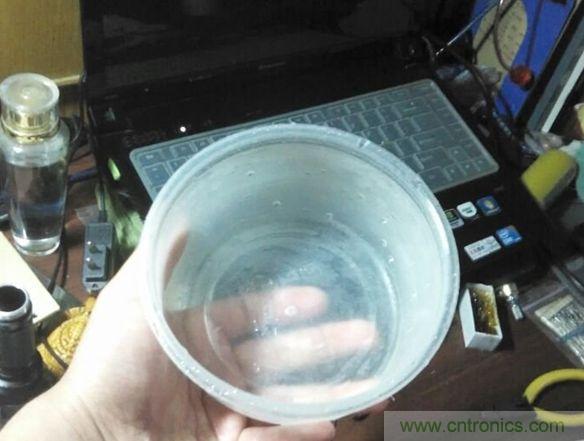

LED柔光罩寻找了好多材料,最后决定使用一个不用的微波炉塑料碗,碗口正好和关盘大小一样,这个效果是我用砂纸磨砂了的效果。
[page]
还是用热胶枪把光盘和碗粘结。

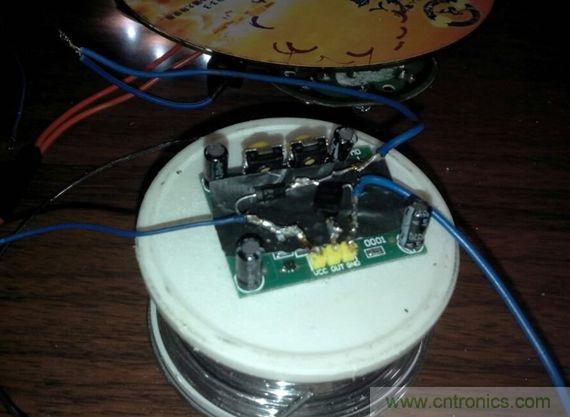

这个是人体感应模块的接线柱共用了一根线 。
[page]

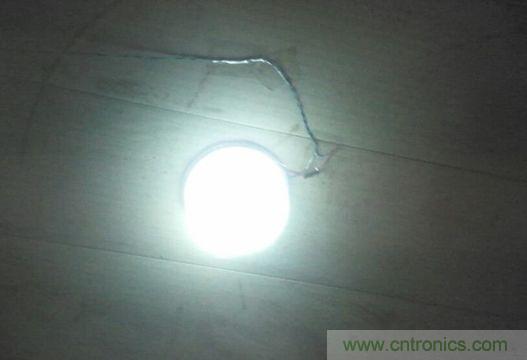

这下终于点亮了,亮度还可以,灯光挺柔和。正在测试LED 以及三极管发热。测试亮了2小时,灯是不热的,但是三极管有点热,我加上了散热铝片,硅脂。过程没有拍摄,散热片加硅脂 压在三极管上面,之后我用热熔枪粘住了散热铝片和三极管。非常牢固。手都掰不下来。三极管散热的问题解决了。

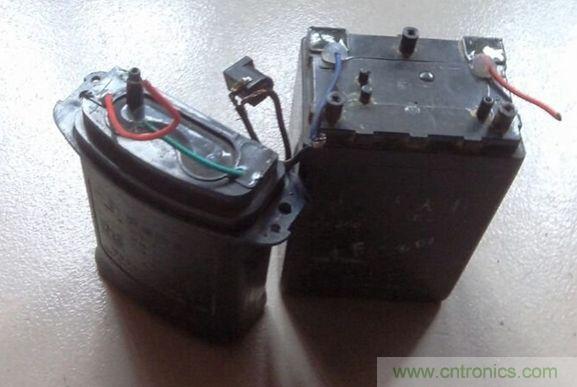

这是两块铅酸电池,用直接给led灯供电,或者用手机5v充电器 给LED供电。现在就是没有太阳能电池板,如果有的话,太阳能直接给铅酸电池供电。

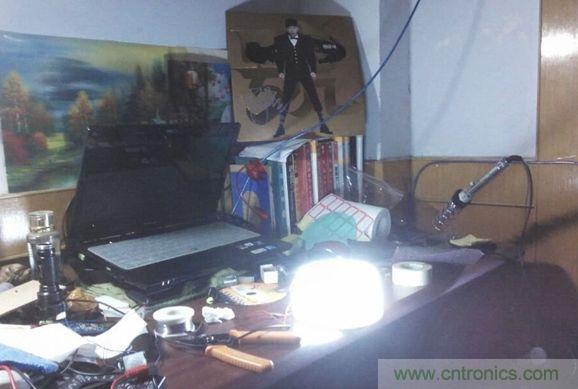

放在了楼顶上,像一个夜明珠。

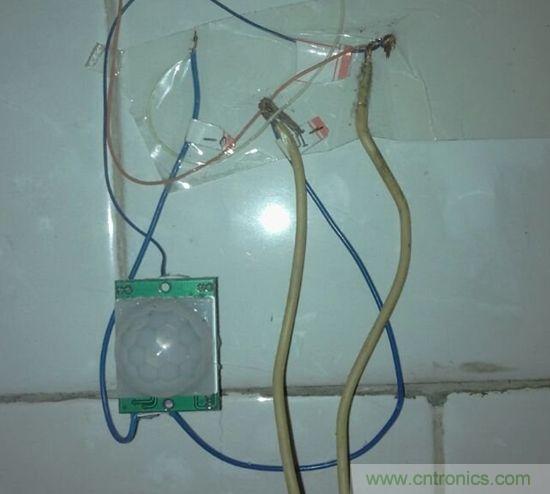

接线使用的情景:标记了正负极看着乱。
这个小制作上手非常容易,解决了开关的问题,也解决了进门黑暗的情况。价钱便宜。
LED灯都是朋友给我的。铅酸电池是捡的,还能用,加了稀硫酸。
感应模块4元,三极管0.3 元 二极管0.2元。热熔胶0.1元 导线是不用的usb线制作的 。制作上省钱,使用上也比较省钱。每个LED灯是 3.3v,20毫安,一共用了40个 LED ,电路损耗也非常少,模块的工作电流很少,能长期使用。
